Кинематические держатели Thorlabs с вращающейся платформой для светоделителей
Компания Thorlabs предлагает кинематические держатели для светоделителей с возможностью вращения и регулирования наклона для управления лучом. Предложены варианты крепления данных держателей вместе с другими оптомеханическими компонентами из каталога Thorlabs.
Эти кинематические вращающиеся держатели Thorlabs предназначены для установки 5-миллиметровых кубических оптических элементов, таких как поляризационные или неполяризационные кубические светоделители, или пластин толщиной 1 мм и шириной до 12.7 мм, на стержни с диаметром 12.5 мм.
Для закрепления оптических компонентов в держателе необходима эпоксидная смола. Круглая вращающаяся платформа может поворачивается на 360º, на нее нанесена шкала с шагом 5º. Дополнительно к этому, шкала Нониуса обеспечивает разрешение в 1º для точного позиционирования.

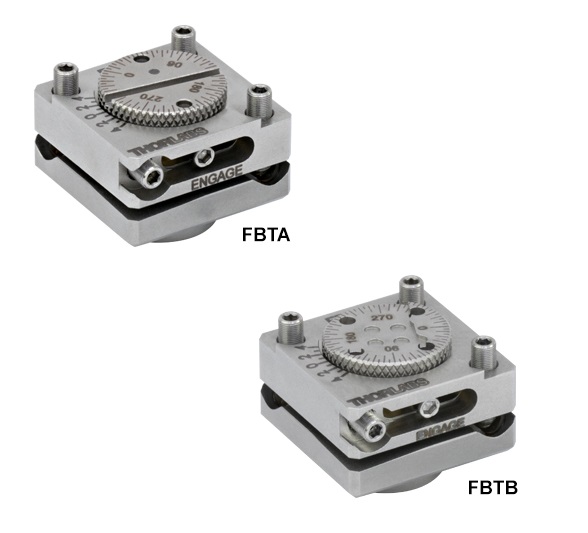

В моделях FBTA(/M) выгравирована точка, расположенная между отметками 0º и 90º, которая служит для упрощения выравнивания падающего луча так, чтобы разделение пучка происходило в центре держателя.
Эти крепления позволяют регулировать наклон оптических элементов в двух плоскостях и вращение для точного выравнивания пучка и управления лучом. Три вертикальных винта контролируют наклон держателя, в пределах ± 3°. Все регулировочные винты можно закручивать шестигранным ключом 0.05 "(1.3 мм), который входит в комплект поставки.
В каталоге Thorlabs представлены фиксирующие кольца F10SC1-5, которые могут использоваться для фиксации нужного положения с помощью стопорного ключа (см. видео).
Включите субтитры, чтобы видеть текст на русском.
Каждый держатель имеет расположенное снизу резьбовое отверстие M4 (8-32) для крепления на стержень. При установке на стержни c диаметром 25 мм с резьбой M4 (8-32) высоту можно увеличить с помощью дополнительных колец Thorlabs.
Компания Thorlabs также предлагает совместимые с платформой FiberBench версии этих креплений для установки оптики в оптоволоконные системы FiberBench.
Особенности:
- Подходят для плоских оптических компонентов толщиной 1 мм или для кубических толщиной 5 мм;
- Регулировка угла наклона ± 3° с помощью трех прецизионных регуляторов M2.5 x 0.2;
- Непрерывное вращение на 360° с точной регулировкой ± 12°;
- Изготовлены из нержавеющей стали;
- Фиксирующие кольца продаются отдельно.
|

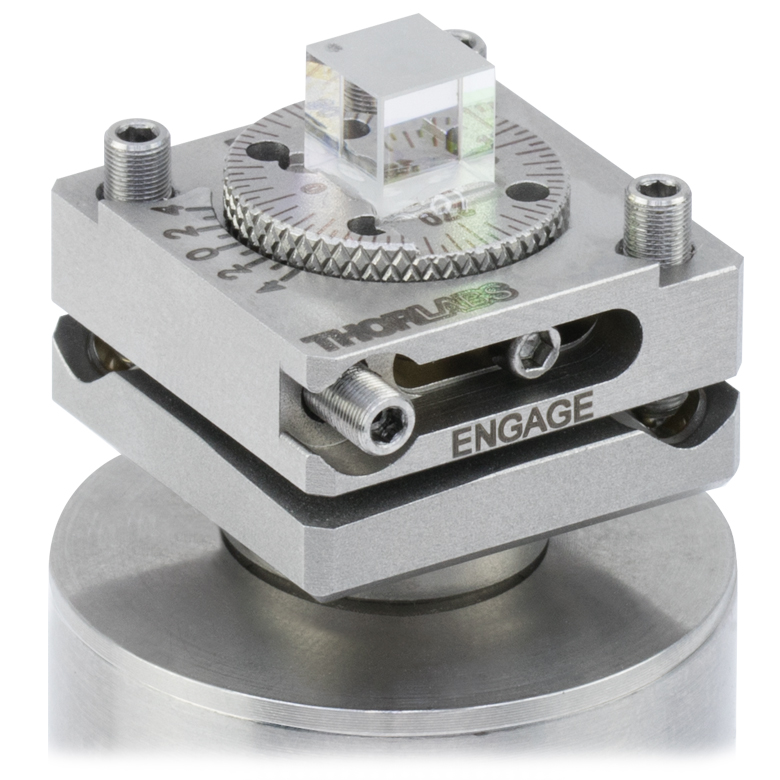

Держатель с 5-миллиметровым кубическим светоделителем на стойке диаметром Ø1" с шайбой толщиной 1 мм |

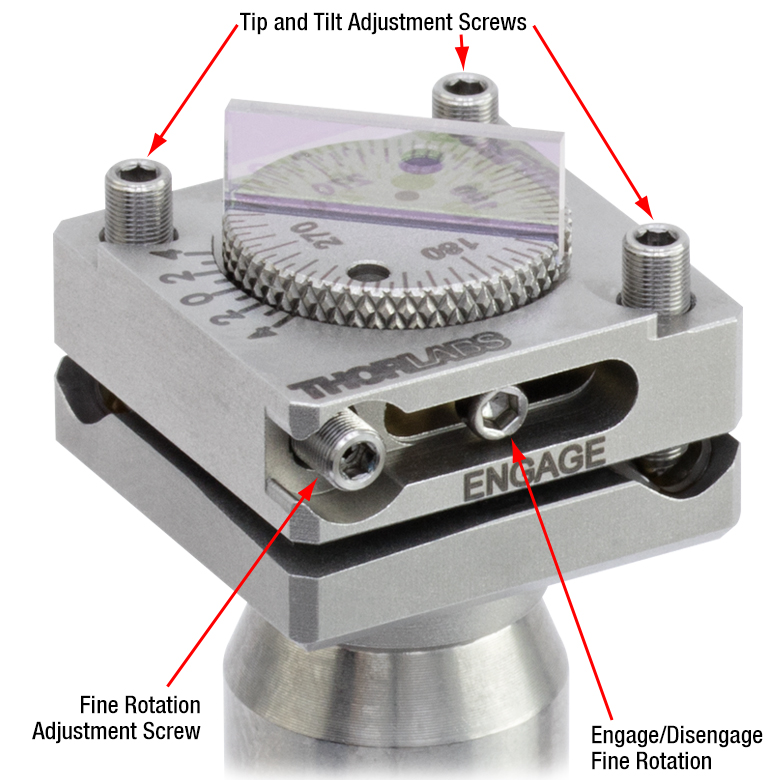

Регулировочные винты держателя (крепление с плоским светоделителем 12.7 мм х 1 мм, на стержне диаметром 12.5 мм) |
|

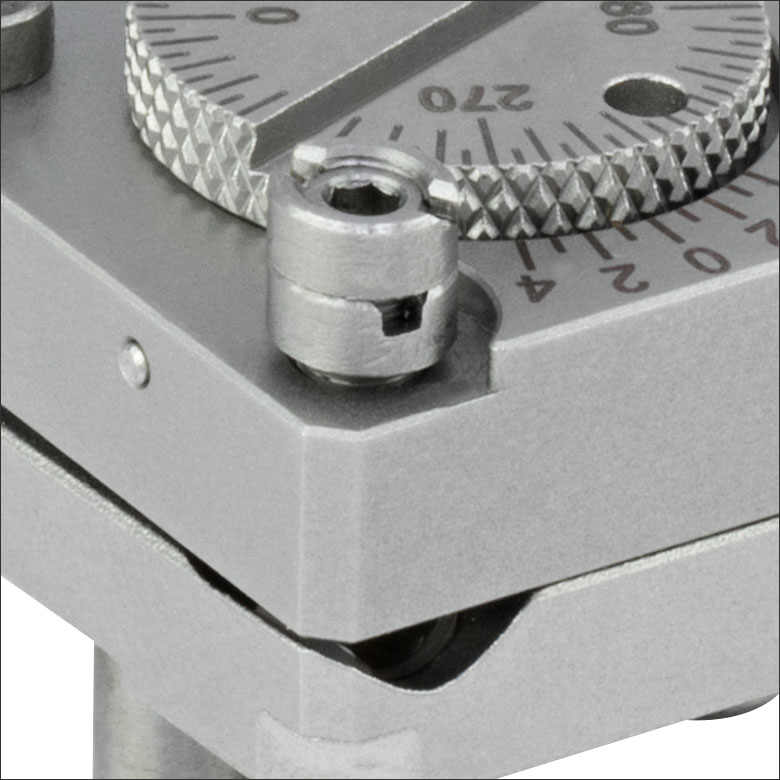

Два фиксирующих кольца можно использовать вместе, чтобы закрепить положение |

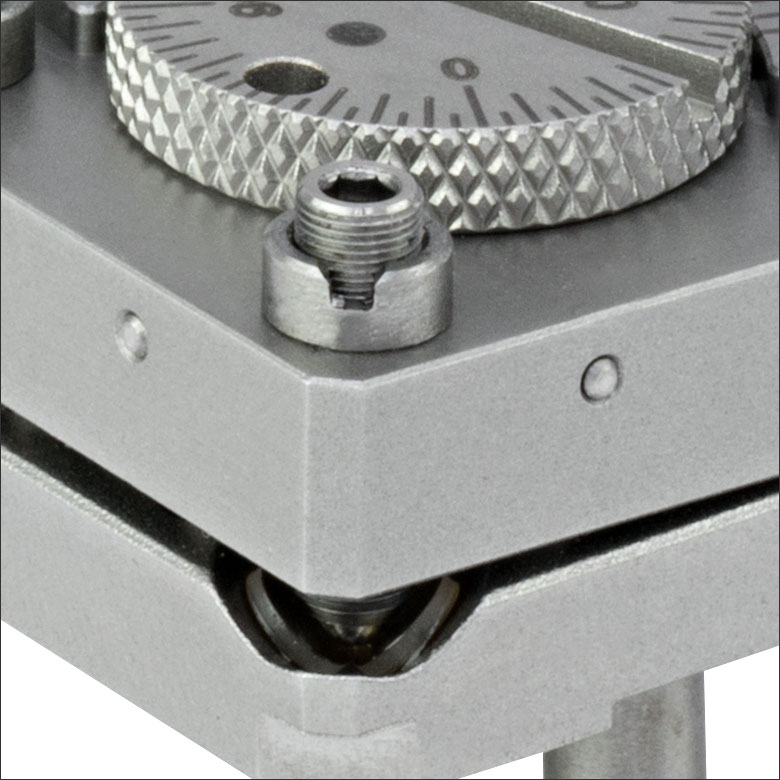

Одно фиксирующее кольцо может заблокировать регулятор в заданном положении |
.jpg)
C полным ассортиментом держателей Thorlabs можно ознакомиться по ссылке: Кинематические держатели Thorlabs
