Как создать свет с круговой поляризацией. Инструкция Thorlabs
Свет с круговой поляризацией можно получить, поместив четвертьволновую пластину в пучок с линейной поляризацией при соблюдении нескольких условий. Во-первых, длина волны света должна попадать в рабочий диапазон волновой пластины. Во-вторых, медленная и быстрая оси волновой пластины, которые являются ортогональными, должны находиться под углом 45° к направлению состояния линейной поляризации. Когда эти условия выполняются, падающий свет имеет амплитуды равной величины, параллельные двум осям волновой пластины. Волновая пластинка задерживает амплитуду, параллельную медленной оси, на четверть длины волны света (π/2) по отношению к компоненту параллельному быстрой оси. Создавая эту задержку, волновая пластина преобразует состояние поляризации из линейного в круговое.

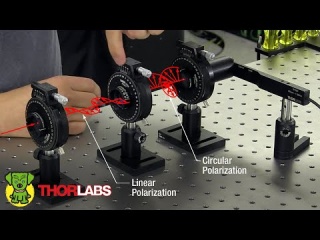

Анимация в начале демонстрации иллюстрирует результаты выравнивания состояния линейной поляризации на входе относительно быстрой и медленной осей волновой пластины. Затем демонстрируется процедура ориентации входных и выходных поляризаторов для определения опорных ортогональных направлений поляризации, а также для измерения мощности, зависящей от поляризации. Волновая пластина помещается между двумя поляризаторами, и исследуются эффекты различной ориентации. Качество вывода света с круговой поляризацией волновой пластиной проверяется путем вращения оси пропускания второго поляризатора. Поляризация света ближе к круговой, когда показания мощности меньше колеблются во время вращения.
В этой демонстрации используются следующие товары из каталога Thorlabs: гелий-неоновый лазер, оснащенный оптическим изолятором, крепление с V-образным зажимом, держатели оптики с возможностью вращения, четвертьволновая пластинка, линейные пленочные поляризаторы, датчик мощности, резьбовой переходник серии SM1 для датчика мощности, тубус SM1 и измеритель оптической мощности.
