Скалывание кварцевого волокна большого диаметра ручным резцом Thorlabs
Торцевая поверхность оптического качества может быть достигнута, если оптическое волокно большого диаметра вручную сколоть с помощью ручного резца. Процедура демонстрируется с использованием многомодового волокна с диаметром сердцевины 400 мкм.

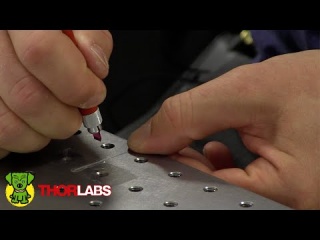

После снятия защитного полимерного буфера с конца волокна и закрепления его на плоской поверхности для надрезания верхней поверхности используется ручной резец. Разметчик должен образовать неглубокую канавку в оболочке волокна, не задевая его сердцевину. При скалывании волокон меньшего диаметра необходимо избегать создания слишком глубоких канавок, поэтому нужно избегать резких движений и сильного давления. В некоторых случаях достаточно слегка прижать к волокну резец. При натяжении волокна перпендикулярно области надреза оно раскалывается.
Также демонстрируется визуальная оценка качества торцевой поверхности с помощью глазной лупы. Торцевая поверхность хорошего качества представляет собой плоскость, перпендикулярную продольной оси волокна. Выход света из сколотого торца также наблюдается на экране, а наконечники используются для проверки распределения выходного света и получения информации о качестве торца.
Компоненты, использованные в этой демонстрации: инструмент Thorlabs для зачистки оптических волокон от защитной оболочки, рубиновый резец Thorlabs, универсальная насадка Thorlabs для оптических волокон без покрытия для их соединения с разъемом, 10-кратная глазная лупа Thorlabs, резиновые захваты Thorlabs для волокон без оболочки, светодиод Thorlabs с оптоволокном, экран Thorlabs и держатель цилиндрических компонентов для многоосных платформ Thorlabs с быстроразъемным креплением на приставном столике Thorlabs.
