Описание

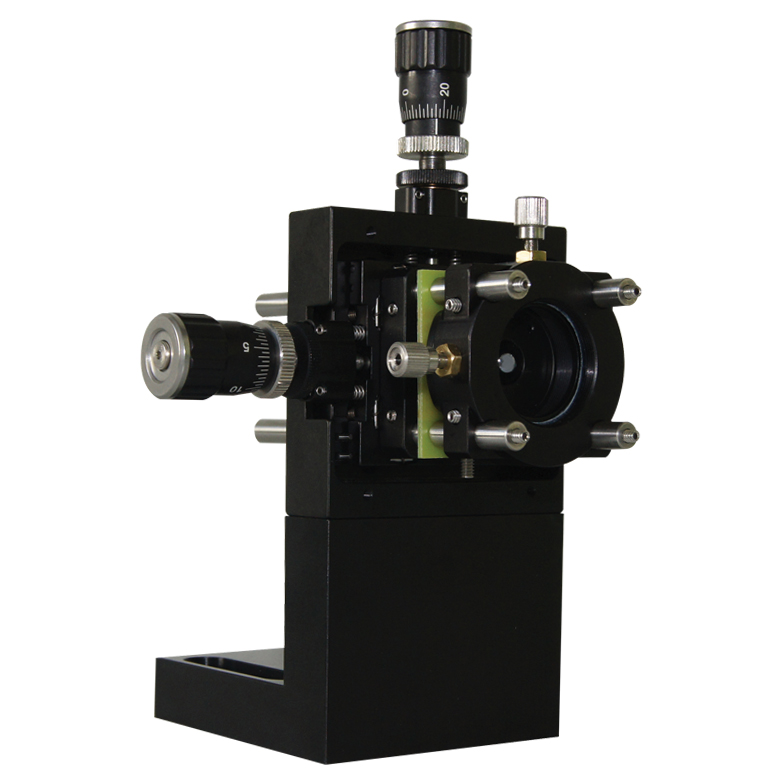

T15-H2 — это специализированное юстировочное крепление для терагерцовых антенн TERA15-DP25 и TERA15-SL25, производства Thorlabs (Menlo Systems), предназначенное для точной оптической настройки при построении систем терагерцовой спектроскопии на основе оптоволоконных антенн, рассчитанных на длину волны накачки 1550 нм. Крепление объединяет в единой механической конструкции фокусирующую линзу для инфракрасного пучка накачки и предварительно коллимирующую кремниевую линзу для формируемого терагерцового излучения, что позволяет одновременно оптимизировать сопряжение обоих оптических каналов антенны без применения отдельных внешних оптических элементов.
Конструкция крепления предусматривает независимую двухкоординатную (X-Y) регулировку положения кремниевой линзы относительно антенны TERA15, а также дифференциальную винтовую регулировку по осям X-Y для прецизионного совмещения точки фокусировки инфракрасного пучка накачки с активной областью антенны. Такая двухступенчатая система юстировки обеспечивает возможность независимой оптимизации эффективности генерации или детектирования терагерцового излучения и качества фокусировки оптического пучка, что критично для достижения максимальной чувствительности терагерцовой спектроскопической установки.
Антенны серии TERA15 представляют собой полупроводниковые подложки на печатных платах, которые устанавливаются в держатель T15-H2 для достижения оптимальной механической и оптической стабильности в процессе измерений. Данное крепление предназначено исключительно для использования совместно с антеннами TERA15-DP25 и TERA15-SL25 и не является универсальным держателем для терагерцовых компонентов иных типоразмеров. Использование специализированного крепления такого типа существенно упрощает процесс интеграции терагерцовых антенн в исследовательские и промышленные системы построения терагерцовых временных импульсных спектрометров.
Характеристики
Совместимость: терагерцовые антенны TERA15-DP25 и TERA15-SL25 (длина волны накачки 1550 нм). Юстировка: двухкоординатная (X-Y) регулировка кремниевой линзы, дифференциальная винтовая регулировка фокусировки инфракрасного пучка. Оптические элементы: фокусирующая линза ИК-пучка, преколлимирующая кремниевая линза для ТГц-излучения. Назначение: юстировочное крепление для антенных модулей терагерцовой спектроскопии.
Отрасли применения
Держатель T15-H2 применяется при построении терагерцовых импульсных спектрометров на основе оптоволоконных антенн с накачкой на длине волны 1550 нм. Он используется в научных лабораториях фотоники и терагерцовой физики для точной юстировки антенн генерации и детектирования терагерцового излучения. Также держатель находит применение в промышленных и медицинских системах неразрушающего терагерцового контроля материалов, где требуется стабильная оптическая настройка антенного модуля.
