Описание

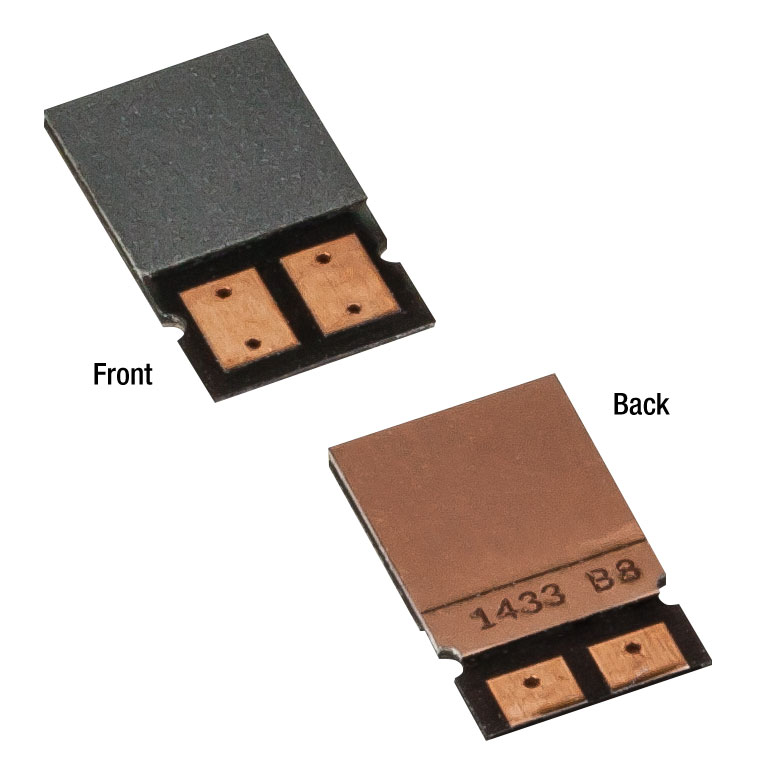

TD4X — встраиваемый тепловой детектор оптической мощности на основе термобатареи. Поглотитель принимает излучение, а термобатарея преобразует температурный перепад в электрический сигнал. Исполнение: немонтированный SMD. Приемник предназначен для интеграции в измерительное устройство и не является готовым прибором с дисплеем, штатной калибровкой всей сборки и цифровым интерфейсом.
Рабочий спектральный диапазон производителя — 190 нм–20 мкм. Активная область: 4,4 × 4,4 мм; верхняя граница рабочего диапазона мощности — 1 Вт. Площадка больше, чем у TD2X, однако допустимую плотность мощности проверяют отдельно от суммарной мощности. Широкая спектральная чувствительность не означает, что коэффициент отклика одинаков на каждой длине волны; для количественных измерений учитывают поглощение и калибровку.
Тепло должно отводиться от тыльной стороны сенсора. Конструкция крепления и выбранный радиатор влияют на базовую температуру, разрешение малого сигнала и способность работать при высокой мощности. Плату или пластину не трактуют как гарантированно достаточный теплоотвод для любой установки. При выборе режима учитывают также плотность мощности, размер пятна и условия охлаждения.
Проект измерительной цепи должен позволять регистрировать напряжение термобатареи на фоне смещения и дрейфа. После установки определяют темновой сигнал при закрытом луче и дают тепловому режиму установиться. Сквозняк или нагрев соседнего модуля способен изменить показание даже при неизменной оптической мощности; результаты сравнивают в одинаковых условиях.
При проверке детектора пучок направляют целиком в пределах активной зоны и начинают с безопасного уровня. Верхний предел по ваттам не отменяет ограничения на концентрацию энергии: малое пятно может перегреть покрытие. Тепловой отклик также не подходит для восстановления быстрого временного профиля отдельного импульса без иной измерительной аппаратуры.
Проверку масштаба выполняют в собранном узле по подходящему эталонному источнику или сравнимому датчику мощности. Электрическое напряжение не переводят в ватты по универсальному коэффициенту для всей серии. При замене крепления или изменении охлаждения повторно контролируют фон и установившийся отклик.
Характеристики
- Артикул: TD4X.
- Тип монтажа: немонтированный SMD.
- Спектральный диапазон: 0,19–20 мкм.
- Активная область: 4,4 × 4,4 мм.
- Верхняя граница оптической мощности: 1 Вт, при соблюдении условий изготовителя.
- Принцип измерения: термобатарея.
- Измерительная электроника и внешний теплоотвод проектируются отдельно.
Отрасли применения
- Фотоника: встраиваемый контроль мощности излучения.
- Лабораторная оптика: сравнительные измерения от УФ до среднего ИК.
- Приборостроение: интеграция теплового приемника в измерительный узел.
