Поставщик
|
Thorlabs |
|
Артикул
|
MB1836 |
|
Ширина (мм)
|
450 |
|
Отверстия плиты
|
1/4"-20 |
|
Размер плиты
|
450х900 |
|
Поверхность плиты
|
анодированная поверхность |
|
Материал
|
алюминий |
|
Длина
|
900 |
|
Крепление
|
1/4"-20 |
Описание

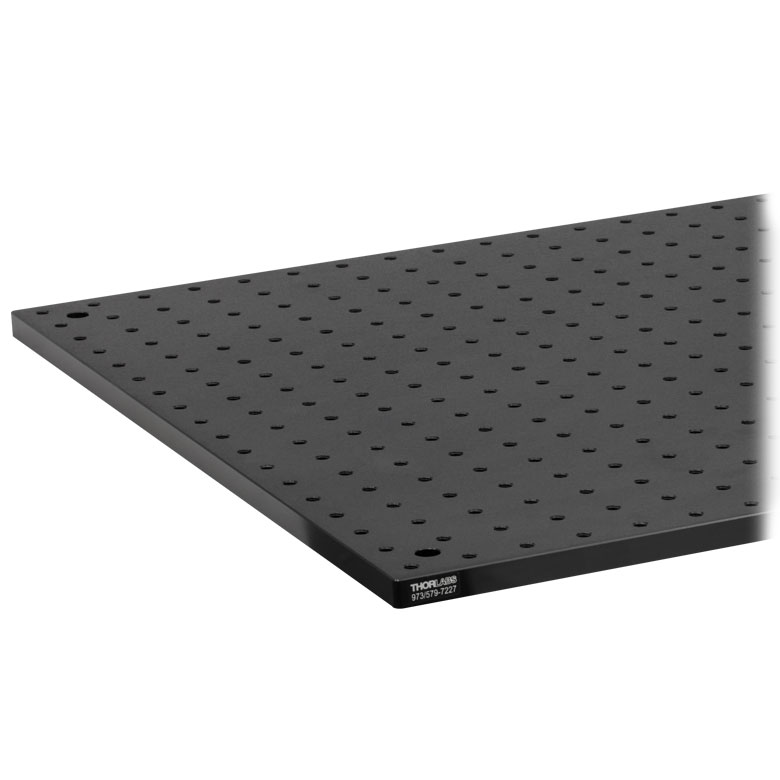

Габариты рабочей площадки MB1836 составляют 457,2 × 914,4 × 12,7 мм; форма основания характеризуется как вытянутая, а соотношение большей и меньшей сторон равно примерно 2,00. В варианте MB1836 это влияет на последовательность размещения аппаратуры, возможность прокладки луча и доступ к винтам. В исполнении MB1836 используется 1/4″-20, шаг сетки 25,4 мм (1″), благодаря чему совместимые стойки и кронштейны можно переставлять между заранее рассчитанными точками.
В MB1836 использована цельная алюминиевая плита с матовым чёрным анодированием. У модели MB1836 такой тип основания обеспечивает механически цельную поверхность под оптические стойки и помогает уменьшить паразитные отражения, мешающие визуальной юстировке и детектированию слабого света. В конструкции MB1836 алюминий не создаёт магнитного крепления сам по себе: для магнитных баз нужна подходящая стальная поверхность.
В MB1836 резьбовые отверстия выполнены насквозь, поэтому монтажные элементы можно размещать не только на лицевой стороне, но и снизу, когда это допускает схема стенда. Применительно к MB1836 отступ первой линии резьбовых точек от кромки равен 12,7 мм (1/2″); места крепления самой плиты выполнены отдельно от сетки. При использовании MB1836 это сохраняет доступность большинства монтажных позиций после фиксации основания на опорной конструкции.
Площадь 0,418 м² помогает оценить компоновку стенда MB1836 ещё до размещения деталей; при этом габариты сами по себе не определяют допустимую нагрузку без учёта способа опирания. Изделие хорошо приспособлено для развёрнутой экспериментальной схемы с несколькими ответвлениями. Широкое поле обеспечивает независимое размещение измерительных участков. Для изделия MB1836 для предотвращения перекоса монтаж выполняют на подготовленной плоской поверхности с равномерной затяжкой крепежа.
Чёрное покрытие плиты MB1836 снижает бликовые засветки, но не заменяет оптические ловушки и экранирование. Для исполнения MB1836 для такой линейки указывается допуск плоскостности порядка ±0,15 мм на площади 0,09 м²; фактическую точность расположения конкретной оптики задают также стойки, регулировочные узлы и способ монтажа, поэтому опорное основание не следует считать самостоятельным прецизионным позиционером.
Характеристики
- Артикул и исполнение: MB1836, алюминиевая оптическая плита 18″ × 36″ × 1/2″, резьба 1/4″-20.
- Габариты: 457,2 × 914,4 × 12,7 мм; отношение сторон приблизительно 2,00:1.
- В варианте MB1836 материал и состояние поверхности: цельная алюминиевая плита, матовое чёрное анодирование.
- У модели MB1836 резьбовые крепёжные точки: 1/4″-20, шаг сетки 25,4 мм (1″); отверстия выполнены насквозь.
- В конструкции MB1836 отступ первой линии резьбовых отверстий от кромки: 12,7 мм (1/2″).
- Номинальная толщина несущей пластины: 12,7 мм.
- Площадь верхней проекции: приблизительно 0.4181 м².
- Особенности исполнения: обычная сетка.
- Применительно к MB1836 оптическое поведение поверхности: матовое тёмное покрытие уменьшает паразитную засветку.
Отрасли применения
Конструкция и монтажный формат MB1836 позволяют использовать её в качестве механической основы для компоновки входного канала, оптической обработки и регистрации. При использовании MB1836 площадку выбирают по количеству приборов, их взаимному расположению и необходимой доступности элементов юстировки.
- Оптическое приборостроение: компоновки входного канала, оптической обработки и регистрации с использованием резьбы 1/4″-20.
- Лазерные лаборатории: построение базовой геометрии при задаче развёрнутой экспериментальной схемы с несколькими ответвлениями.
- Научно-исследовательские стенды: сравнительных испытаний приборов на одной механической базе и перестановка компонентов по штатной монтажной сетке.
- Образовательные проекты по фотонике: демонстрация трассировки лучей на плите MB1836 с возможностью поэтапной замены держателей.
- Для изделия MB1836 контрольно-измерительные системы: создание съёмного блока, который сохраняет взаимное положение измерительных приборов при переносе внутри лаборатории.
Перед применением MB1836 полезно составить план точек крепления, определить места для присоединительных кабелей и проверить полную высоту установленных стоек. При использовании MB1836 при переоборудовании испытательного места разумно сохранять схему расположения элементов и нумерацию точек крепления: это упрощает последующую перенастройку и диагностику. В варианте MB1836 при необходимости изоляции от вибраций под плитой используют самостоятельную систему опор: толщина алюминиевого или стального листа не равнозначна активной виброзащите.
