Поставщик
|
Thorlabs |
|
Артикул
|
MB1824 |
|
Ширина (мм)
|
450 |
|
Отверстия плиты
|
1/4"-20 |
|
Размер плиты
|
450х600 |
|
Поверхность плиты
|
анодированная поверхность |
|
Материал
|
алюминий |
|
Длина
|
600 |
|
Крепление
|
1/4"-20 |
Описание

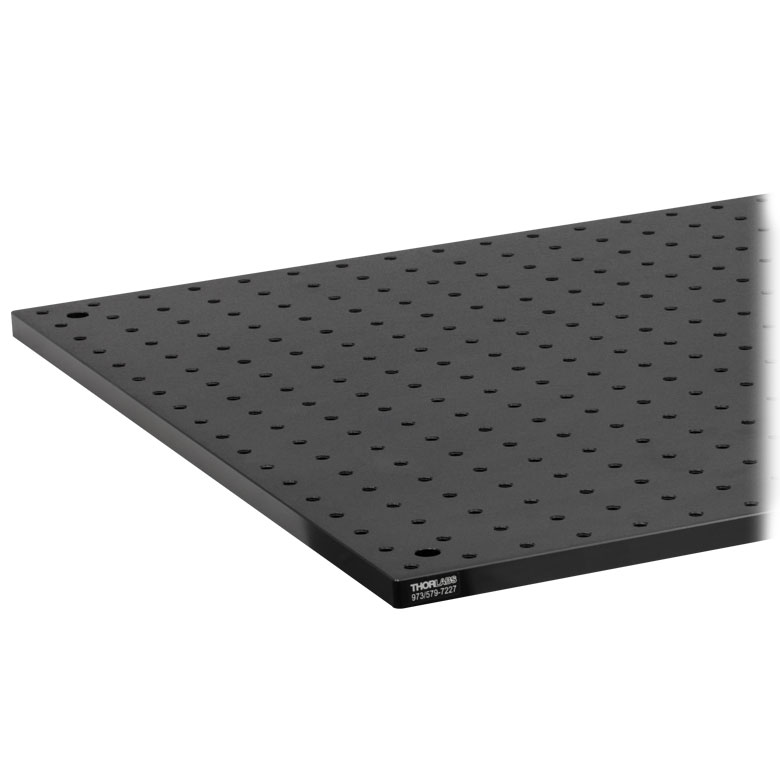

Габариты рабочей площадки MB1824 составляют 457,2 × 609,6 × 12,7 мм; форма основания характеризуется как компактная, а соотношение большей и меньшей сторон равно примерно 1,33. Для изделия MB1824 это влияет на последовательность размещения аппаратуры, возможность прокладки луча и доступ к винтам. В исполнении MB1824 используется 1/4″-20, шаг сетки 25,4 мм (1″), благодаря чему совместимые стойки и кронштейны можно переставлять между заранее рассчитанными точками.
В MB1824 использована цельная алюминиевая плита с матовым чёрным анодированием. Для исполнения MB1824 такой тип основания обеспечивает механически цельную поверхность под оптические стойки и помогает уменьшить паразитные отражения, мешающие визуальной юстировке и детектированию слабого света. В варианте MB1824 алюминий не создаёт магнитного крепления сам по себе: для магнитных баз нужна подходящая стальная поверхность.
В MB1824 резьбовые отверстия выполнены насквозь, поэтому монтажные элементы можно размещать не только на лицевой стороне, но и снизу, когда это допускает схема стенда. У модели MB1824 отступ первой линии резьбовых точек от кромки равен 12,7 мм (1/2″); места крепления самой плиты выполнены отдельно от сетки. В конструкции MB1824 это сохраняет доступность большинства монтажных позиций после фиксации основания на опорной конструкции.
Площадь 0,279 м² помогает оценить компоновку стенда MB1824 ещё до размещения деталей; при этом габариты сами по себе не определяют допустимую нагрузку без учёта способа опирания. Изделие хорошо приспособлено для просторной универсальной платформы для нескольких оптических подсистем. Пятая центральная зенковка помогает жёстче закрепить основание при нагрузке. Применительно к MB1824 для предотвращения перекоса монтаж выполняют на подготовленной плоской поверхности с равномерной затяжкой крепежа.
Чёрное покрытие плиты MB1824 снижает бликовые засветки, но не заменяет оптические ловушки и экранирование. При использовании MB1824 для такой линейки указывается допуск плоскостности порядка ±0,15 мм на площади 0,09 м²; фактическую точность расположения конкретной оптики задают также стойки, регулировочные узлы и способ монтажа, поэтому опорное основание не следует считать самостоятельным прецизионным позиционером.
Характеристики
- Артикул и исполнение: MB1824, алюминиевая оптическая плита 18″ × 24″ × 1/2″, резьба 1/4″-20.
- В варианте MB1824 габариты: 457,2 × 609,6 × 12,7 мм; отношение сторон приблизительно 1,33:1.
- Для изделия MB1824 материал и состояние поверхности: цельная алюминиевая плита, матовое чёрное анодирование.
- Для исполнения MB1824 резьбовые крепёжные точки: 1/4″-20, шаг сетки 25,4 мм (1″); отверстия выполнены насквозь.
- В варианте MB1824 отступ первой линии резьбовых отверстий от кромки: 12,7 мм (1/2″).
- Номинальная толщина несущей пластины: 12,7 мм.
- Площадь верхней проекции: приблизительно 0.2787 м².
- Особенности исполнения: обычная сетка.
- У модели MB1824 оптическое поведение поверхности: матовое тёмное покрытие уменьшает паразитную засветку.
Отрасли применения
Конструкция и монтажный формат MB1824 позволяют использовать её в качестве механической основы для компоновки лазерного канала и тракта отражённого сигнала. В конструкции MB1824 площадку выбирают по количеству приборов, их взаимному расположению и необходимой доступности элементов юстировки.
- Оптическое приборостроение: компоновки лазерного канала и тракта отражённого сигнала с использованием резьбы 1/4″-20.
- Лазерные лаборатории: построение базовой геометрии при задаче просторной универсальной платформы для нескольких оптических подсистем.
- Научно-исследовательские стенды: построения лабораторной установки с разветвлённым ходом света и перестановка компонентов по штатной монтажной сетке.
- Образовательные проекты по фотонике: демонстрация трассировки лучей на плите MB1824 с возможностью поэтапной замены держателей.
- Применительно к MB1824 контрольно-измерительные системы: создание съёмного блока, который сохраняет взаимное положение измерительных приборов при переносе внутри лаборатории.
Перед применением MB1824 полезно составить план точек крепления, определить места для присоединительных кабелей и проверить полную высоту установленных стоек. В варианте MB1824 перед началом измерений следует убедиться, что опорная конструкция не создаёт напряжений при затяжке и что оптические оси не меняют положение из-за перекоса основания. Для изделия MB1824 при необходимости изоляции от вибраций под плитой используют самостоятельную систему опор: толщина алюминиевого или стального листа не равнозначна активной виброзащите.
