Поставщик
|
Thorlabs |
|
Артикул
|
MB1824A |
|
Ширина (мм)
|
450 |
|
Отверстия плиты
|
1/4"-20 |
|
Размер плиты
|
450х600 |
|
Материал
|
алюминий |
|
Длина
|
600 |
|
Крепление
|
1/4"-20 |
Описание

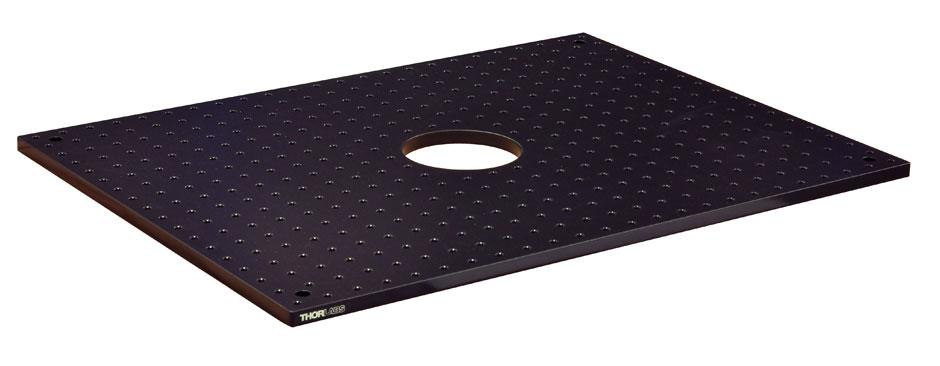

Габариты рабочей площадки MB1824A составляют 457,2 × 609,6 × 12,7 мм; форма основания характеризуется как компактная, а соотношение большей и меньшей сторон равно примерно 1,33. Для исполнения MB1824A это влияет на последовательность размещения аппаратуры, возможность прокладки луча и доступ к винтам. В исполнении MB1824A используется 1/4″-20, шаг сетки 25,4 мм (1″), благодаря чему совместимые стойки и кронштейны можно переставлять между заранее рассчитанными точками.
В MB1824A использована цельная алюминиевая плита с матовым чёрным анодированием. В варианте MB1824A такой тип основания обеспечивает механически цельную поверхность под оптические стойки и помогает уменьшить паразитные отражения, мешающие визуальной юстировке и детектированию слабого света. У модели MB1824A алюминий не создаёт магнитного крепления сам по себе: для магнитных баз нужна подходящая стальная поверхность.
Особенность MB1824A — сквозное отверстие диаметром 101,6 мм в центральной части плиты. Через него можно пропустить оптический пучок, проводку или механический элемент установки, а также организовать доступ снизу к оптическому узлу. Монтажную схему необходимо строить вокруг проёма: центральная область не является сплошной опорой, и точки крепления непосредственно над ней недоступны.
Площадь 0,279 м² помогает оценить компоновку стенда MB1824A ещё до размещения деталей; при этом габариты сами по себе не определяют допустимую нагрузку без учёта способа опирания. Изделие хорошо приспособлено для установок, где луч, кабели или узел наблюдения проходят через основание. При проектировании следует учитывать отсутствие монтажного материала в зоне центрального проёма. При использовании MB1824A для предотвращения перекоса монтаж выполняют на подготовленной плоской поверхности с равномерной затяжкой крепежа.
Чёрное покрытие плиты MB1824A снижает бликовые засветки, но не заменяет оптические ловушки и экранирование. Для изделия MB1824A для такой линейки указывается допуск плоскостности порядка ±0,15 мм на площади 0,09 м²; фактическую точность расположения конкретной оптики задают также стойки, регулировочные узлы и способ монтажа, поэтому опорное основание не следует считать самостоятельным прецизионным позиционером.
Характеристики
- Артикул и исполнение: MB1824A, алюминиевая оптическая плита 18″ × 24″ × 1/2″, центральное отверстие ø4″, резьба 1/4″-20.
- У модели MB1824A габариты: 457,2 × 609,6 × 12,7 мм; отношение сторон приблизительно 1,33:1.
- Для исполнения MB1824A материал и состояние поверхности: цельная алюминиевая плита, матовое чёрное анодирование.
- В варианте MB1824A резьбовые крепёжные точки: 1/4″-20, шаг сетки 25,4 мм (1″); отверстия выполнены насквозь.
- У модели MB1824A отступ первой линии резьбовых отверстий от кромки: 12,7 мм (1/2″).
- Номинальная толщина несущей пластины: 12,7 мм.
- Площадь верхней проекции: приблизительно 0.2787 м².
- Особенности исполнения: центральный сквозной проём Ø101,6 мм.
- В конструкции MB1824A оптическое поведение поверхности: матовое тёмное покрытие уменьшает паразитную засветку.
- Центральный сквозной доступ: круг Ø101,6 мм (4″) для луча, кабелей или дополнительных узлов.
Отрасли применения
Конструкция и монтажный формат MB1824A позволяют использовать её в качестве механической основы для компоновки перископа с переводом излучения под рабочую поверхность. Применительно к MB1824A площадку выбирают по количеству приборов, их взаимному расположению и необходимой доступности элементов юстировки.
- Оптическое приборостроение: компоновки перископа с переводом излучения под рабочую поверхность с использованием резьбы 1/4″-20.
- Лазерные лаборатории: построение базовой геометрии при задаче установок, где луч, кабели или узел наблюдения проходят через основание.
- Научно-исследовательские стенды: систем визуализации с доступом к образцу через центр и перестановка компонентов по штатной монтажной сетке.
- Образовательные проекты по фотонике: демонстрация трассировки лучей на плите MB1824A с возможностью поэтапной замены держателей.
- При использовании MB1824A контрольно-измерительные системы: создание съёмного блока, который сохраняет взаимное положение измерительных приборов при переносе внутри лаборатории.
Перед применением MB1824A полезно составить план точек крепления, определить места для присоединительных кабелей и проверить полную высоту установленных стоек. В конструкции MB1824A если на одной рабочей площадке несколько каналов, расстояние между ними необходимо сопоставить с размерами крепежа, уровнем отражений и допустимым перекрёстным влиянием. Для исполнения MB1824A при необходимости изоляции от вибраций под плитой используют самостоятельную систему опор: толщина алюминиевого или стального листа не равнозначна активной виброзащите.
