Интерферометры сдвига от компании Thorlabs можно использовать для качественного анализа коллимированности когерентного пучка излучения. Система состоит из клинообразной стеклянной пластинки, установленной под углом 45°, и светорассеивающей пластинки с выгравированной опорной линией в центре.
Светорассеивающая пластина используется для визуализации интерференционных полос, сформировавшихся в результате отражения света от передней и задней поверхности пластинки клина, которое описывается формулами Френеля. Если на пластину падает коллимированный пучок, интерференционный полосы будут параллельны опорной линии. Кроме степени коллимированности пучка, интерференционная картина будет чувствительна к сферическим, коматическим аберрациям и астигаматизму системы.
|
Коллимированный пучок |
Сходящийся пучок |
Расходящийся пучок |
Клиновидная пластинка изготовлена из кварцевого стекла для работы в УФ диапазоне. Угол между боковыми гранями клина оптимизирован для разных пластин в соответствии с диапазоном диаметров пучков (1- 50 мм), для которых она предназначена. Так как свет падает на платину под углом 45°, интенсивность интерференционной картины зависит от поляризации света. Максимальная интенсивность будет наблюдаться, когда поляризация перпендикулярна плоскости падения света.
Формирование интерференционной картины возможно лишь при условии, что оптические разности хода, вносимые клиновидной пластиной, меньше длины когерентности падающего света.
|
Представленные интерферометры состоят из трех деталей: основание, пластинка с клином и пластинка с рассеивающим экраном. Пластинка с клином крепится на основание с помощью магнитов, что позволяет легко ее заменять на платины с клиньями разных размеров. Основание интерферометра изготовлено из анодированного алюминия и оснащено резьбовыми отверстиями для установки системы на стержни Ø1/2". Все основания (кроме SI500) также оснащены отверстиями для интеграции интерферометра в каркасную систему (30 мм). За клином в основании расположено сквозное отверстие для пучка проходящего света. Во всех моделях (кроме SI500) данное отверстие оснащено резьбой SM1 (1.035"-40). |

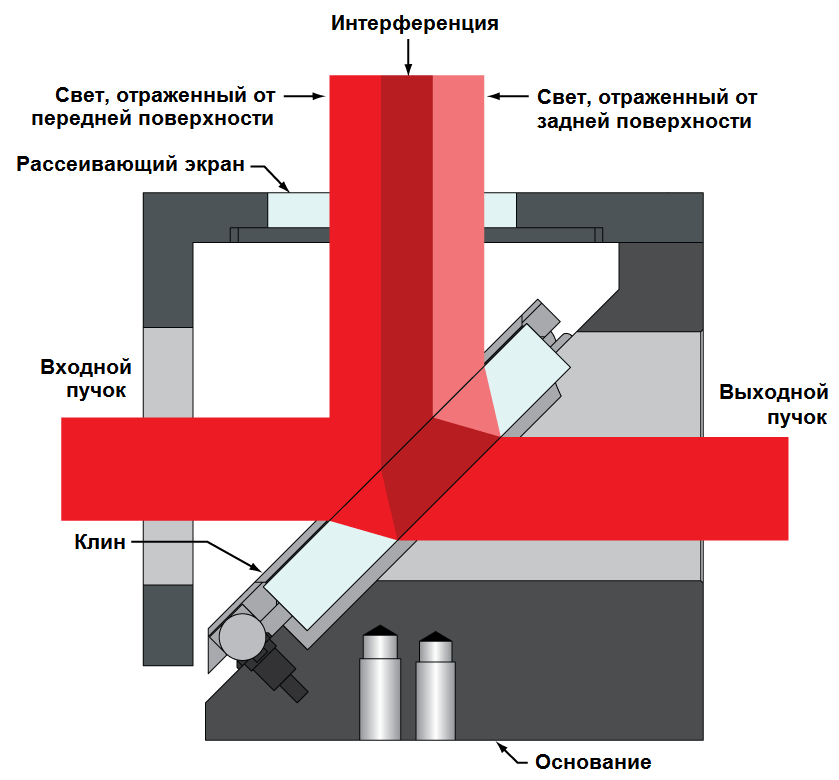

Схема интерферометра |
