Описание

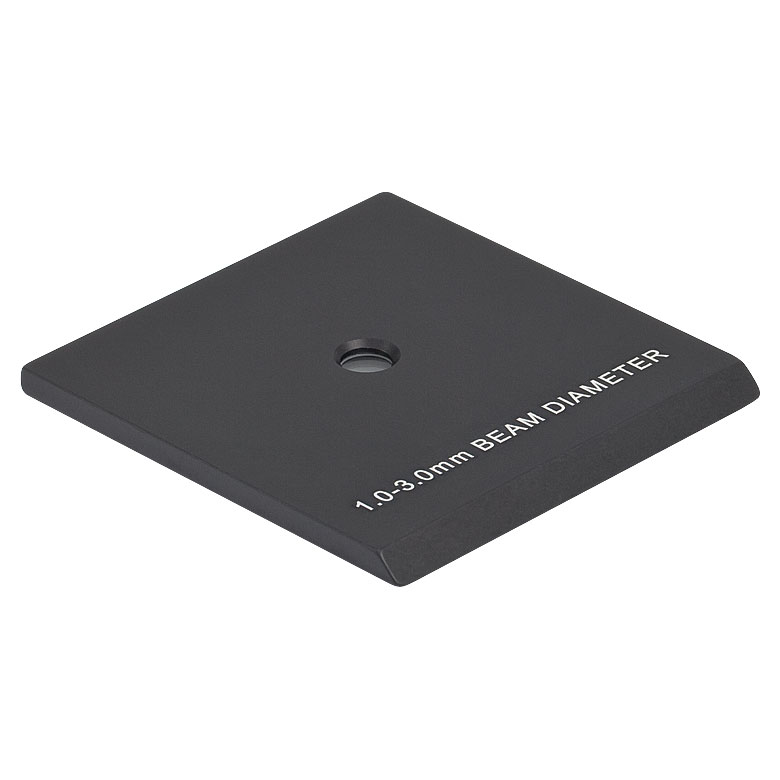

SI035P применяется для визуального контроля коллимации когерентного пучка по интерференционным полосам. Пластина с оптическим клином для лазерных пучков диаметром 1-3 мм.
При хорошо коллимированном когерентном пучке полосы служат ориентиром для оценки расходимости; наклон полос помогает отличить сходящийся и расходящийся фронт. В отличие от датчика мощности интерферометр сдвига показывает геометрическое состояние волнового фронта и не выдаёт числовое значение оптической мощности. Для интерференции требуются когерентное излучение и перекрытие отражённых составляющих; произвольный широкополосный источник для такой диагностики подходит не всегда.
Сравнение полос выполняют при неизменной геометрии наблюдения, чтобы движение прибора не приняли за изменение коллимации. Края клиновой пластины нельзя зажимать с избыточным усилием: механическое напряжение может ухудшить качество наблюдаемой картины. Оптические поверхности очищают методами, соответствующими материалу и покрытию; грубое трение оставляет царапины, искажающие результат.
В лабораторной процедуре сначала устанавливают пластину под подходящим углом, затем добиваются перекрытия двух отражений и оценивают наклон полос относительно контрольной разметки. Для серии из нескольких лазеров полезно сохранять одинаковую геометрию измерения.
При подборе модели диаметр пучка должен укладываться в указанный интервал: малый пучок даёт недостаточное перекрытие фронтов, слишком крупный не помещается в рабочую область и обрезается.
Наблюдение интерференционных полос не заменяет количественный анализ аберраций. Для измерения абсолютной формы волнового фронта потребуются дополнительные методы и датчики.
Характеристики
- Диапазон диаметров контролируемого пучка: 1–3 мм.
- Клиновидная пластина создаёт боковой сдвиг двух отражённых волновых фронтов, формирующих интерференционные полосы.
- Съёмная оптическая пластина для смены рабочего диаметра пучка.
- Работа основана на интерференции отражений от двух поверхностей клиновой пластины.
- Пластина требует соответствующего основания серии SI и сама по себе не является полным измерительным прибором.
Отрасли применения
- Юстировка лазерных коллиматоров и телескопических расширителей пучка.
- Диагностика расходимости на выходе лабораторных лазеров.
- Настройка систем пространственной фильтрации и оптических исследовательских стендов.
