WG31050-E1 - Плоскопараллельные пластинки, Ø1", материал: сапфир, покрытие: 2 - 5 мкм, Thorlabs

Описание

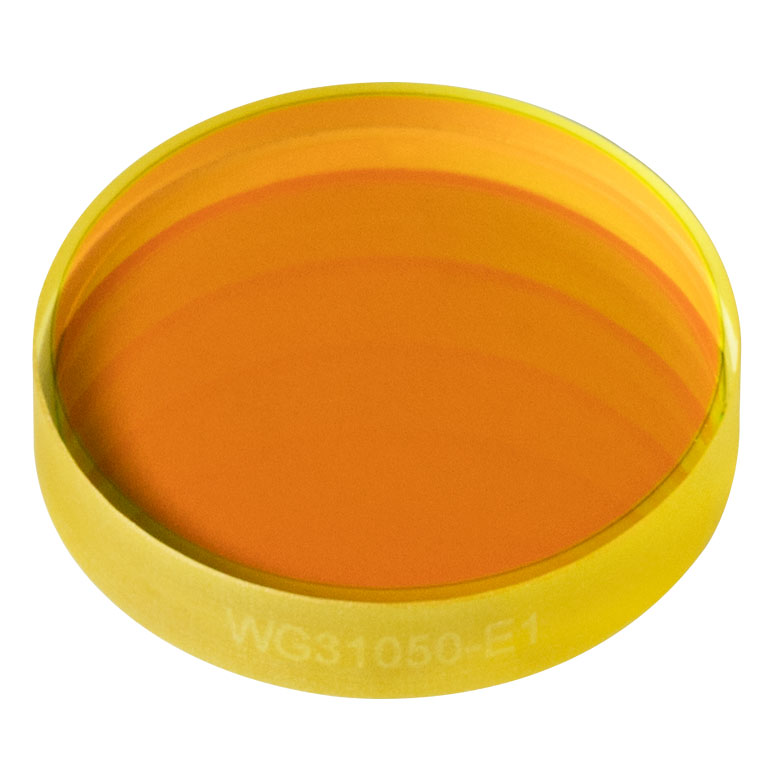

WG31050-E1 — это широкополосное прецизионное плоскопараллельное окно диаметром 1 дюйм из синтетического сапфира с двухсторонним антиотражающим покрытием, оптимизированным для спектрального диапазона от 2.0 до 5.0 мкм, производства Thorlabs. Сапфир обладает исключительной механической прочностью, высокой твёрдостью по шкале Мооса и хорошей теплопроводностью, что делает его предпочтительным материалом для оптических окон, эксплуатируемых в жёстких механических и температурных условиях. Нанесённое покрытие обеспечивает низкую отражательную способность в пределах указанного диапазона, существенно повышая коэффициент передачи оптического сигнала по сравнению с непокрытой поверхностью.

Толщина окна составляет 5.0 мм при стандартном допуске по толщине, а непараллельность рабочих поверхностей удерживается на уровне менее 1 угловой минуты, что обеспечивает предсказуемое отклонение хода луча при прохождении через окно. Плоскостность поверхности соответствует уровню λ/4 по рабочей апертуре при измерении на длине волны 633 нм, а качество обработки поверхности соответствует классу 40-20 по шкале скретч-дигг. Высокая механическая прочность сапфира в сочетании с прецизионной оптической обработкой делает окно устойчивым к ударным и вибрационным нагрузкам, характерным для промышленных и полевых применений.

Спектральный диапазон покрытия 2–5 мкм соответствует области поглощения множества химических соединений, что делает данное окно востребованным элементом в оптических газоанализаторах и системах спектроскопии среднего инфракрасного диапазона. Высокая устойчивость сапфира к абразивному износу и химической коррозии обеспечивает долговременную эксплуатацию окна в условиях агрессивной внешней среды. Такие свойства выгодно отличают сапфировые окна от более хрупких материалов при использовании в промышленных технологических процессах.

Характеристики

Материал: синтетический сапфир с двухсторонним АР-покрытием. Диаметр: Ø1" (25.4 мм), толщина: 5.0 мм. Диапазон АР-покрытия: 2.0–5.0 мкм. Плоскостность: λ/4 при 633 нм по рабочей апертуре. Качество поверхности: 40-20 скретч-дигг, непараллельность <1 угловой минуты.

Отрасли применения

Окно WG31050-E1 применяется в оптических газоанализаторах и спектроскопических приборах, работающих в среднем инфракрасном диапазоне 2–5 мкм. Оно используется в промышленных технологических установках, где требуется механически прочное окно, устойчивое к вибрациям, ударам и агрессивным средам. Также окно находит применение в лазерных системах и научных исследованиях, где важна высокая механическая и химическая стойкость оптического элемента.
