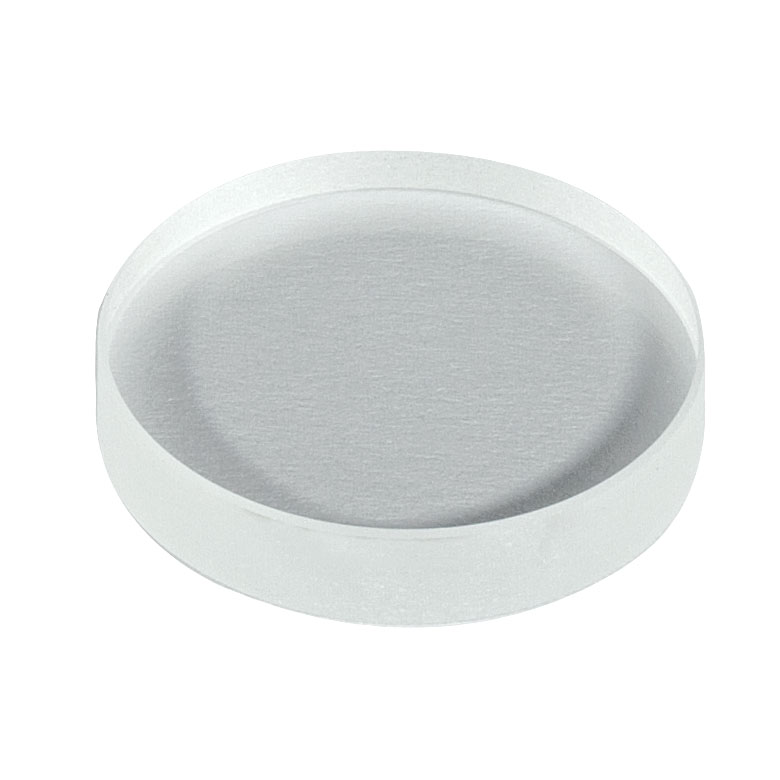

WG11050 - Плоскопараллельная пластинка, Ø1", материал: N-BK7, без покрытия, толщина 5 мм, Thorlabs

Описание

WG11050 — это высокопрецизионное плоскопараллельное окно диаметром 1 дюйм из оптического стекла N-BK7 без антиотражающего покрытия, толщиной 5 мм, производства Thorlabs, рассчитанное на пропускание излучения в спектральном диапазоне от 350 нм до 2.0 мкм. Стекло N-BK7 является одним из наиболее широко используемых оптических материалов благодаря отличной прозрачности в видимом и близком инфракрасном диапазонах, низкой стоимости и хорошей технологичности при обработке. Отсутствие покрытия делает окно устойчивым к воздействию высокоэнергетического лазерного излучения и подходящим для применений, где требуется минимизация количества оптических интерфейсов с нанесёнными слоями.

Плоскостность рабочей поверхности окна выдерживается на уровне λ/10 по всей рабочей апертуре при измерении на длине волны 633 нм, что является показателем высокой точности изготовления по сравнению со стандартными коммерческими окнами. Непараллельность поверхностей ограничена величиной не более 5 угловых секунд, а класс качества поверхности соответствует стандарту 20-10 по шкале скретч-дигг, что существенно превышает типовые показатели массовых оптических компонентов. Рабочая апертура окна составляет более 90% от его полного диаметра, что обеспечивает эффективное использование площади оптического элемента.

Высокая точность геометрических параметров данного окна делает его подходящим для применений в интерферометрии и других прецизионных измерительных задачах, где критично минимальное искажение волнового фронта проходящего излучения. Возможность заказа версии с антиотражающим покрытием в трёх стандартных диапазонах (350–700 нм, 650–1050 нм, 1050–1700 нм) при необходимости расширяет функциональность базовой платформы окна. Такая гибкость конфигурации делает линейку окон N-BK7 удобным универсальным решением для широкого круга задач видимого и близкого ИК-диапазонов.

Характеристики

Материал: оптическое стекло N-BK7, без покрытия. Диаметр: Ø1" (25.4 мм), толщина: 5.0 мм. Спектральный диапазон пропускания: 350 нм – 2.0 мкм. Плоскостность: λ/10 по рабочей апертуре при 633 нм, непараллельность: ≤5 угловых секунд. Качество поверхности: 20-10 скретч-дигг, рабочая апертура: >90% диаметра.

Отрасли применения

Окно WG11050 применяется в интерферометрии и прецизионных оптических измерительных системах, где требуется минимальное искажение волнового фронта. Оно используется в лазерных системах видимого и близкого ИК-диапазона в качестве защитного или разделительного оптического элемента. Также окно находит применение в научных лабораториях и приборостроении при построении высокоточных оптических трактов на основе стандартного стекла N-BK7.
