Описание

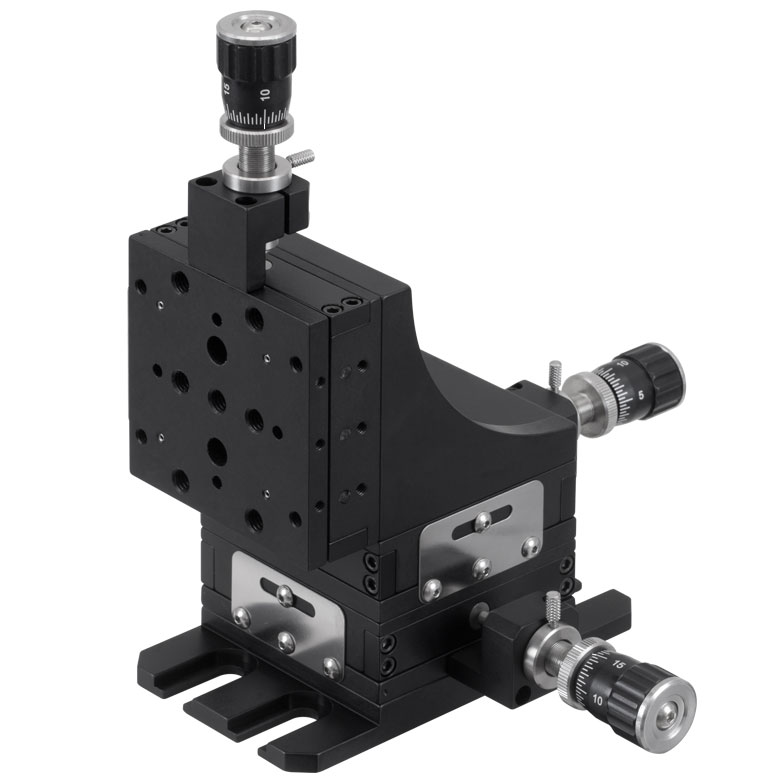

MT3A/M — это трёхосевой (XYZ) транслятор с дифференциальным приводом и диапазоном перемещения 12.7 мм (13 мм) по каждой из осей, с метрическими крепёжными отверстиями M6, производства Thorlabs. Устройство построено на основе закалённых стальных линейных направляющих и модульной конструкции с точно выставленными установочными штифтами, обеспечивающими ортогональность осей друг относительно друга без необходимости дополнительной юстировки при сборке. Такая модульная архитектура позволяет быстро перенастраивать конфигурацию стенда при изменении требований эксперимента, заменяя отдельные оси или переставляя их местами.
Каждая ось транслятора оснащена дифференциальным микрометрическим приводом DM10, который сочетает в себе грубую и точную регулировку положения в едином узле. Грубая регулировка обеспечивает перемещение 500 мкм за один оборот в диапазоне до 12.7 мм и может быть заблокирована фиксирующим винтом на монтажном воротнике, тогда как точная регулировка обеспечивает смещение 25 мкм за оборот в пределах диапазона 250 мкм с ценой деления шкалы 0.5 мкм. Такое сочетание грубого и точного приводов позволяет оперативно перемещать компонент на значительные расстояния, а затем производить финальную юстировку с субмикронной точностью.
На каждой стадии транслятора предусмотрено семь резьбовых отверстий M6, что обеспечивает широкие возможности для монтажа оптических компонентов, держателей и дополнительных пластин на всех трёх осях устройства. Полностью собранная и предварительно выверенная XYZ-конфигурация избавляет пользователя от необходимости самостоятельно комбинировать одноосевые ступени и настраивать их взаимную перпендикулярность. Высокая точность и повторяемость перемещения делают MT3A/M востребованным решением для задач, требующих субмикронного позиционирования по трём пространственным осям одновременно.
Характеристики
Число осей: 3 (XYZ), диапазон перемещения по каждой оси: 12.7 мм (13 мм). Тип привода: дифференциальный адаптер DM10 (грубая регулировка 500 мкм/оборот, точная — 25 мкм/оборот, деление шкалы 0.5 мкм). Крепёжные отверстия: 7 отверстий M6 на каждой ступени. Материал направляющих: закалённая сталь, модульная конструкция с юстировочными штифтами.
Отрасли применения
Транслятор MT3A/M применяется в фотонике и лазерной технике при построении систем прецизионного позиционирования оптических волокон, линз и зеркал по трём осям. Он используется в микроскопии и научных лабораториях, где требуется одновременная субмикронная юстировка объекта по всем пространственным направлениям. Также транслятор находит применение в задачах выравнивания оптоволоконных компонентов и калибровки измерительного оборудования.
