Описание

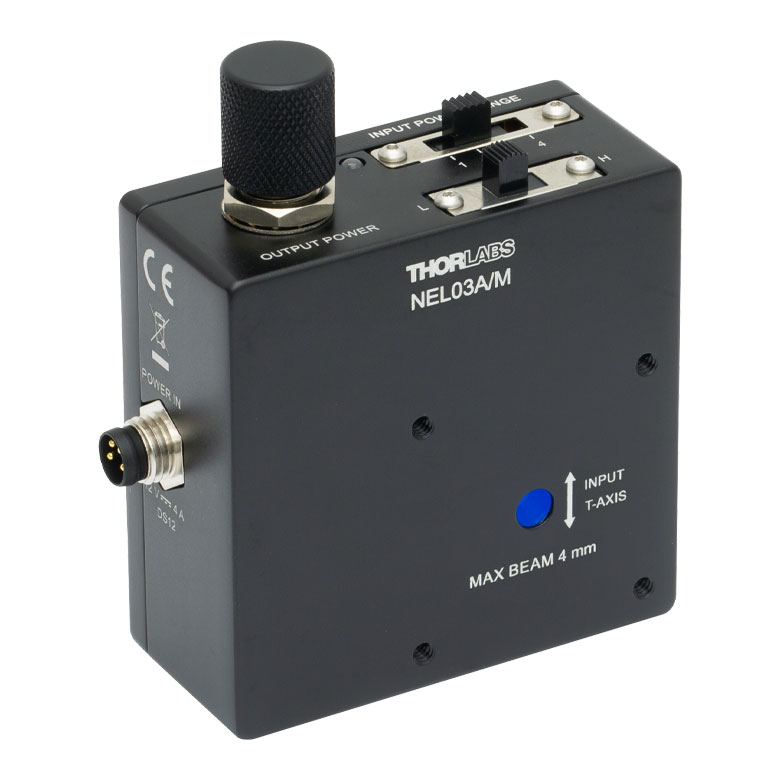

NEL03A/M представляет собой высокомощный шумопоглотитель и электрооптический модулятор на основе жидкокристаллической переменной фазовой пластинки, предназначенный для диапазона длины волн 650–1050 нм. Устройство позволяет управлять интенсивностью оптического сигнала, уменьшать шум и модулировать мощность в заданных пределах. Внутренний жидкокристаллический волновой элемент работает как регулируемый аттенюатор, управляемый низковольтным сигналом. Модуль оснащён входным SMA‑разъёмом для подачи управляющего напряжения 0–2.5 В и может работать как автономный модулятор или в составе схемы обратной связи.
NEL03A/M имеет режимы низкой и высокой мощности, позволяющие работать с диапазоном входной оптической мощности от долей милливатта до примерно 1.65 Вт, в зависимости от длины волны и размера пучка. Устройство может служить «noise eater» – динамическим поглотителем шума лазерного источника, когда степень ослабления автоматически регулируется по сигналу обратной связи. Конструкция модуля позволяет интегрировать его в свободнопространственные тракты с креплением на оптические столы и платформы. Оптическая апертура и покрытие оптимизированы для ближнего ИК и красного диапазона.
Характеристики
Диапазон рабочих длин волн NEL03A/M – 650–1050 нм. Устройство имеет два режима мощности, переключаемых с помощью встроенного переключателя, для работы с низкими и высокими уровнями входной мощности (до 1650 мВт в высоком режиме). Модуль оснащён SMA‑входом с входным сопротивлением 10 кΩ для управляющего сигнала 0–2.5 В. Изменение управляющего напряжения позволяет модулировать выходную мощность от нуля до максимального значения.
NEL03A/M построен на основе жидкокристаллической фазовой пластинки и поляризационной схемы, преобразующей изменение фазового сдвига в изменение интенсивности. Корпус имеет крепёжные отверстия для установки на оптический стол (в метрическом варианте – резьбы M4). Максимальная допустимая входная мощность зависит от длины волны и размера пучка, значения приведены в таблице спецификаций. Модуль рассчитан на работу в стандартных лабораторных условиях при контролируемой температуре.
Отрасли применения
NEL03A/M используется в лазерных системах для стабилизации мощности, уменьшения шума и точного управления интенсивностью сигнала. Он применяется в спектроскопии, нелинейной оптике, интерферометрии и других приложениях, где важно стабильное и управляемое излучение. Модуль подходит для создания систем с автоматической стабилизацией мощности лазера.
В прикладной фотонике NEL03A/M служит частью измерительных и технологических установок, где требуется регулировка мощности лазерного пучка в ближнем ИК и красном диапазоне. Он используется в системах контроля качества, калибровки и тестирования оптических компонентов. Благодаря низковольтному управлению и широкому диапазону мощностей устройство легко интегрируется в электронные и оптические схемы. Таким образом, NEL03A/M является универсальным высокомощным шумопоглотителем и электрооптическим модулятором для диапазона 650–1050 нм.
