Описание

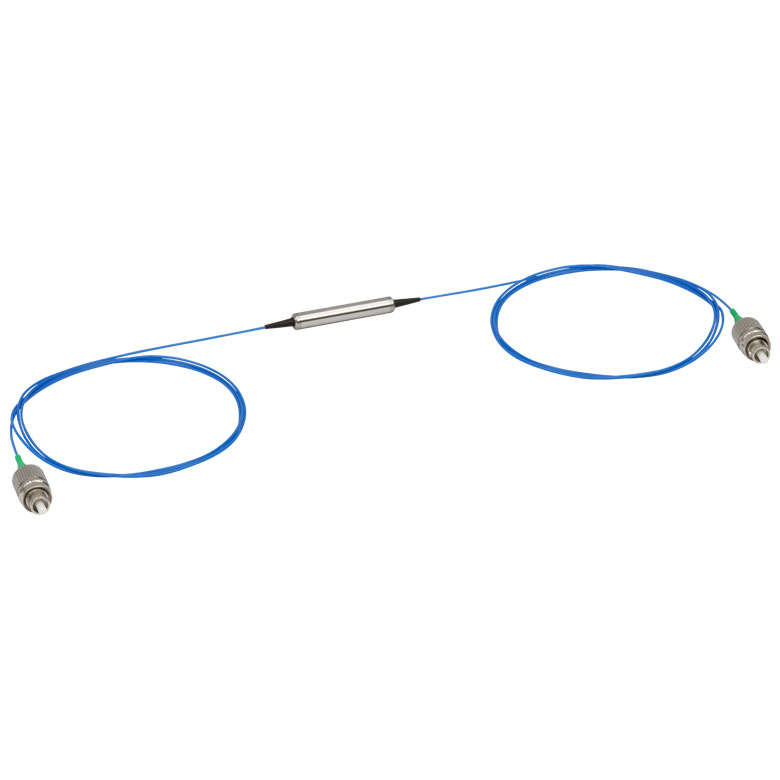

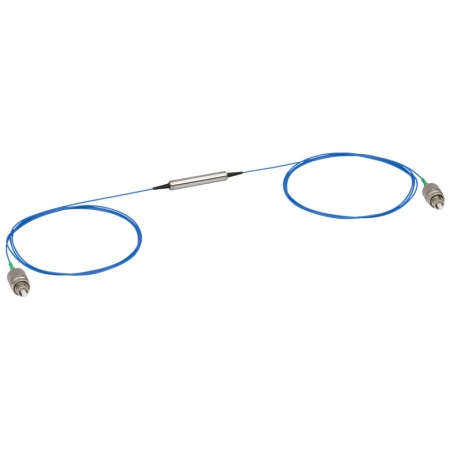

Оптический изолятор IO-G-1550-APC пропускает излучение только в одном направлении и подавляет свет, идущий в обратную сторону. По каталогу это оптический изолятор, центральная длина волны: 1550 нм, PM оптоволокно (сохраняет поляризацию излучения), макс. мощность: 300 мВт, FC/APC разъем. Он защищает лазер и усилительные каскады от обратных отражений, которые вызывают нестабильность, шум и даже необратимые повреждения активной среды.
Принцип действия основан на эффекте Фарадея: магнитооптический кристалл, помещённый в сильное магнитное поле, поворачивает плоскость поляризации на 45°, а входной и выходной поляризаторы ориентированы так, что прямой свет проходит, а обратный гасится. Центральная длина волны или рабочий диапазон (1550 нм) определяет область, где достигается максимальная изоляция; вне неё подавление обратного излучения снижается.
Максимально допустимая мощность 300 мВт задаёт предел по тепловой нагрузке на оптические элементы. Исполнение волоконный: для свободных пучков важен диаметр апертуры, а для волоконных моделей — тип волокна и разъёмы, поэтому выбирайте изолятор по сочетанию длины волны, мощности и способа подключения.
Устанавливайте изолятор строго по маркировке направления пропускания и защищайте его от сильных внешних магнитных полей и перегрева. Изолятор из двух вентилей даёт более высокую степень подавления обратного излучения, чем одинарный.
Изделие рассчитано на многократную сборку и разборку установки; при монтаже затягивайте крепёж умеренным усилием, следите за чистотой посадочных поверхностей и соблюдайте требования безопасности, применимые к данному типу оборудования.
Хранить изделие рекомендуется в сухом чистом месте, в заводской упаковке или защитном чехле, вдали от агрессивных сред и источников пыли. Перед установкой осмотрите посадочные поверхности и резьбу, удалите загрязнения и стружку — это продлевает срок службы и сохраняет заданную точность.
Перед использованием изделия IO-G-1550-APC ознакомьтесь с технической документацией: там приведены чертежи, допустимые режимы работы и рекомендации по установке и обслуживанию.
Характеристики
- Артикул: IO-G-1550-APC
- Производитель: Thorlabs
- Тип изделия: Оптический изолятор
- Центральная длина волны: 1550 нм
- PM оптоволокно (сохраняет поляризацию излучения)
- Макс. мощность: 300 мВт
- FC/APC разъем
Отрасли применения
- Лазерная физика: защита лазеров и усилителей от обратных отражений.
- Телекоммуникации: стабилизация источников и оптических усилителей.
- Волоконные лазеры и усилители: изоляция ступеней усиления.
- Метрология и интерферометрия: подавление паразитной обратной связи.
- Научные лаборатории: эксперименты с чувствительными лазерными источниками.
