Описание

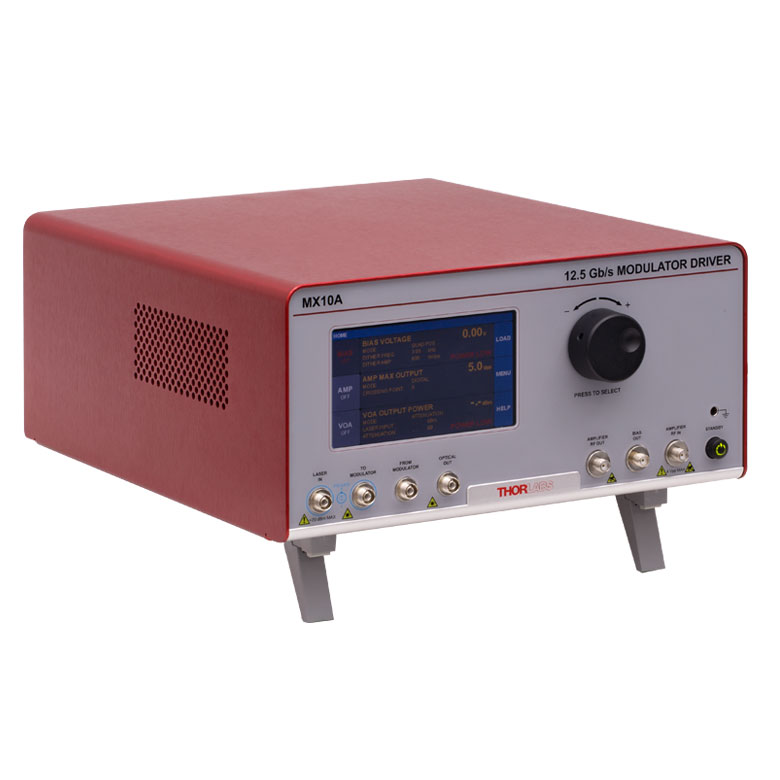

MX10A — настольный драйвер для внешнего электрооптического модулятора на ниобате лития. Он объединяет высокочастотный усилительный тракт и управление смещением, позволяя собрать передающий стенд с выбранным пользователем лазером и модулятором. В отличие от интегрированных передатчиков серии MX, этот прибор не следует описывать как уже содержащий собственный оптический источник и модулирующий элемент.
В цифровом режиме поддерживается системная скорость до 12,5 Гбит/с, в аналоговом — малосигнальная полоса до 7 ГГц. Эти числа относятся к разным характеристикам и не являются взаимозаменяемыми. При работе с конкретным форматом дополнительно проверяют амплитуду, фронты, спектр сигнала и параметры внешнего модулятора.
Для модулятора интенсивности предусмотрены режимы поддержания смещения в максимуме передачи, минимуме, квадратуре и ручной выбранной точке. Смещение определяет рабочую область нелинейной передаточной функции и влияет на глубину модуляции или линейность. Оно не заменяет правильного выбора амплитуды высокочастотного напряжения.
Мониторная оптическая часть рассчитана на область 1250–1610 нм и использует волоконные FC/PC-соединения с узким ключом 2,0 мм. Внутренние PM-порты выполнены на PANDA-подобном волокне, одномодовый — на совместимом с SMF-28. Условия поляризации важны для внешнего LiNbO3-модулятора и должны проверяться при подключении.
Сенсорный экран предоставляет локальный доступ к настройкам, а компьютерное управление выполняется поддерживаемыми средствами серии MX. Перед соединением ВЧ-тракта проверяют допустимый уровень генератора, согласование и тип разъемов. Абсолютные максимумы входа не используют как штатные рабочие уставки.
Прибор применим для отладки цифрового или аналогового оптического канала, но качество конечного сигнала определяется всей цепочкой. Лазер, внешняя модуляционная головка, кабели и приемник должны соответствовать нужному диапазону. Настройка контроллера смещения не гарантирует заданную диаграмму глаза без проверки остального тракта.
Характеристики
- Артикул: MX10A.
- Назначение: драйвер внешнего LiNbO3 электрооптического модулятора.
- Максимальная цифровая скорость: 12,5 Гбит/с.
- Аналоговая малосигнальная полоса: до 7 ГГц.
- Рабочая оптическая область системы: 1250–1610 нм.
- Управление смещением интенсивностного модулятора: peak, null, quadrature, manual.
- Оптические соединения: FC/PC, узкий ключ 2,0 мм.
- Интерфейс: сенсорный экран и поддерживаемое компьютерное управление.
- Внешние лазер и модулятор не считаются встроенными.
Отрасли применения
- Телекоммуникационные исследования: отладка внешнего модулятора с цифровым потоком до 12,5 Гбит/с на базе MX10A.
- Аналоговая фотоника: исследование модуляции в пределах 7 ГГц при корректном выборе линейного режима.
- Лаборатории высокоскоростной оптики: сравнение модуляторов и схем передачи с управлением рабочей точкой внешнего MZM.
