Описание

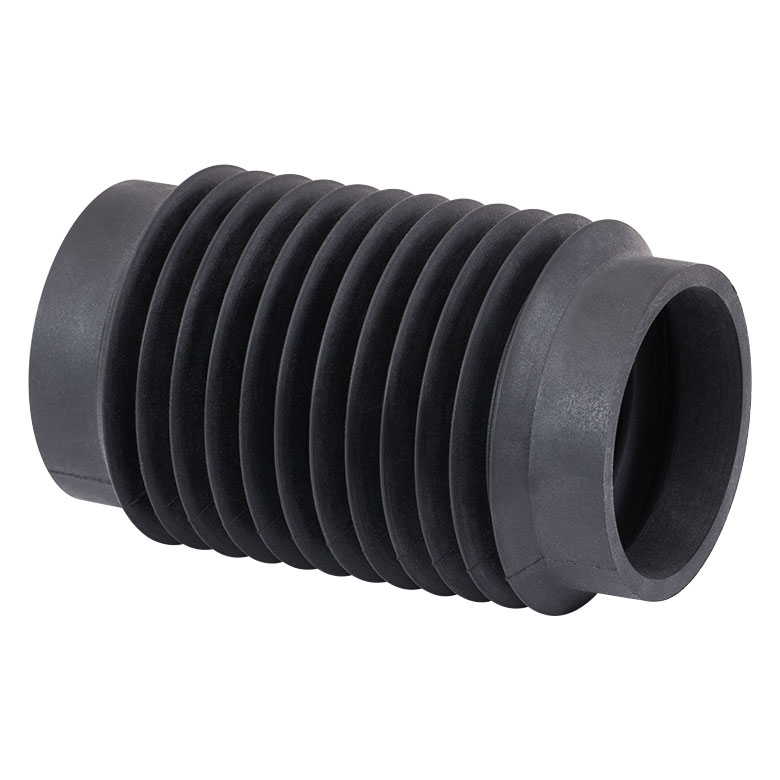

SM2B45 — резиновый сильфон для соединения цилиндрических узлов тубусной системы SM2. Он перекрывает промежуток между механическими секциями, когда необходимо изменить их взаимное расстояние без изготовления жёсткой промежуточной трубы.
Длина гибкого элемента изменяется от 1,26 до 4,92 дюйма (примерно 32–125 мм) в пределах указанного каталожного размера. Это монтажная характеристика сильфона; она не определяет допустимую точность позиционирования оптики и не означает, что оболочка заменяет линейную направляющую.
Преимущество сильфона — податливость при осевом изменении расстояния; недостаток — отсутствие собственной жёсткости и точного центрирования. Поэтому оптическую ось задают несущими стойками или направляющими, а сильфон используют как вспомогательный кожух. Для надёжной работы не допускают перетирания гофры об острые кромки.
При использовании в приборе этот компонент рассматривают как часть механической сборки. Его задача заключается в удержании или соединении соседних деталей; спектральные свойства, оптическая мощность и чувствительность определяются установленными линзами, источниками или приёмниками. Поэтому соответствующие характеристики не следует приписывать самому механическому аксессуару.
До эксплуатации проверяют чистоту рабочих поверхностей и совместимость с соседними узлами. Приборные компоненты собирают на устойчивой опоре, а после монтажа контролируют отсутствие засветки, виньетирования и контакта между стеклянными поверхностями и металлическими кромками.
Для устойчивой сборки важно отделить юстировку светового канала от механической фиксации: затяжка крепежа не должна смещать предварительно настроенную оптику.
Характеристики
- Артикул: SM2B45
- Тип: гибкий сильфон для тубусной оптики
- Конструкция: гибкая резиновая гофрированная оболочка
- Монтажная система: соединение цилиндрических частей SM2
- Диапазон длины: 1,26–4,92″
- Предназначен для экранирования промежутка между тубусами при изменяемом расстоянии
Отрасли применения
- Оптическая метрология: перекрытие открытого промежутка между модульными тубусами
- Микроскопия: защита участка регулируемого канала от внешнего освещения
- Сборка макетов: соединение трубчатых узлов с регулируемой базой
