Описание

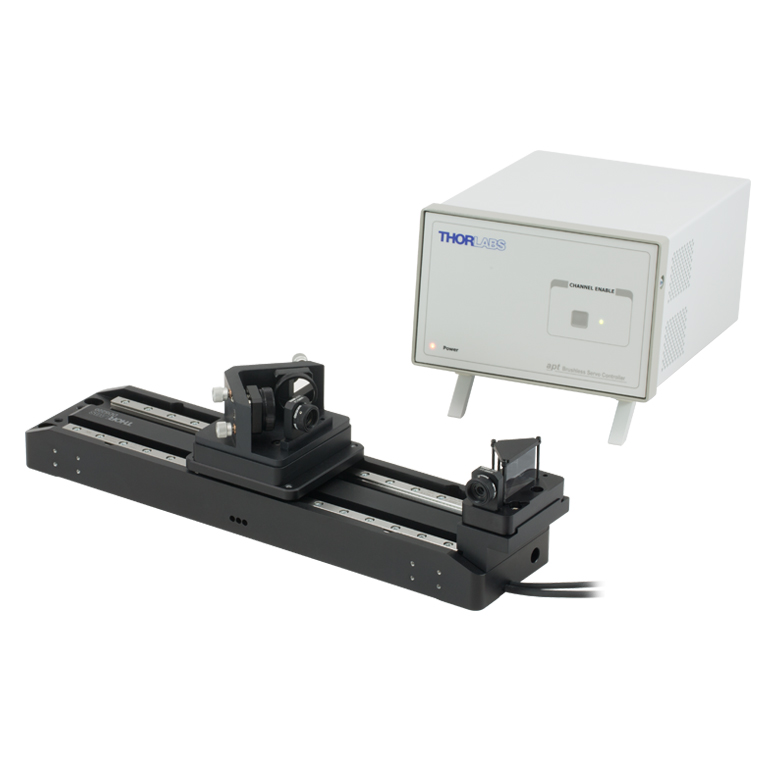

ODL220 представляет собой свободнопространственную оптическую линию задержки, построенную на базе линейного прямоприводного стола с ходом 220 мм. Устройство позволяет изменять оптический путь и соответствующую временную задержку сигнала с высокой точностью и повторяемостью. Оптическая схема включает набор зеркал и перископ, которые формируют ретроотражающий тракт на движущейся платформе. Такое решение широко используется в установках для измерения временной динамики, в экспериментах pump‑probe, интерферометрии и спектроскопии.
Максимальная оптическая задержка в ODL220 составляет порядка 1.47 нс, при этом минимальный шаг изменения задержки достигает субфемтосекундного уровня. Применяемый прямоприводный стол обеспечивает высокую точность позиционирования, отсутствие люфта и хорошую повторяемость перемещений. Система управляется контроллером, который задаёт положение платформы и, соответственно, оптическую задержку. Компоновка обеспечивает стабильность тракта и удобство интеграции линии задержки в существующие оптические установки.
Характеристики
Ход линейного стола в ODL220 равен 220 мм, что соответствует максимальной оптической задержке около 1466–1470 пс. Минимальный шаг изменения задержки лежит в диапазоне долей фемтосекунды, что позволяет тонко настраивать временное смещение сигналов. Стадия обеспечивает максимальную скорость перемещения порядка сотен миллиметров в секунду, при этом сохраняется высокая точность и повторяемость. Оптический тракт выполнен на базе ретроотражающих зеркал, обеспечивающих стабильную геометрию луча.
ODL220 подключается к управляющему контроллеру, который обеспечивает компьютерное управление через специализированное программное обеспечение. Конструкция включает перископ для согласования высоты входящего пучка с высотой оси на платформе. Общая механическая база рассчитана на установку на оптическом столе или плите. Система поддерживает длительную стабильную работу при типичных температурах лаборатории.
Отрасли применения
ODL220 применяется в установках pump‑probe спектроскопии, терагерцовой спектроскопии, временно разрешённой флуоресценции и других экспериментах, где требуется точное управление задержкой оптического сигнала. Он используется в интерферометрии для сканирования оптического пути и формирования интерференционных карт. Линия задержки востребована в измерительных комплексах для калибровки и тестирования временных характеристик лазерных импульсов.
В прикладной фотонике ODL220 служит частью систем контроля и диагностики ультракоротких импульсов, а также в высокоточных оптических измерителях. Он используется в научных центрах и исследовательских лабораториях, занимающихся динамикой быстропротекающих процессов. Благодаря сочетанию большой задержки и субфемтосекундного шага ODL220 позволяет реализовывать сложные временные сценарии и измерения. Таким образом, ODL220 является универсальной оптической линией задержки для задач временно разрешённой оптики.
