Описание

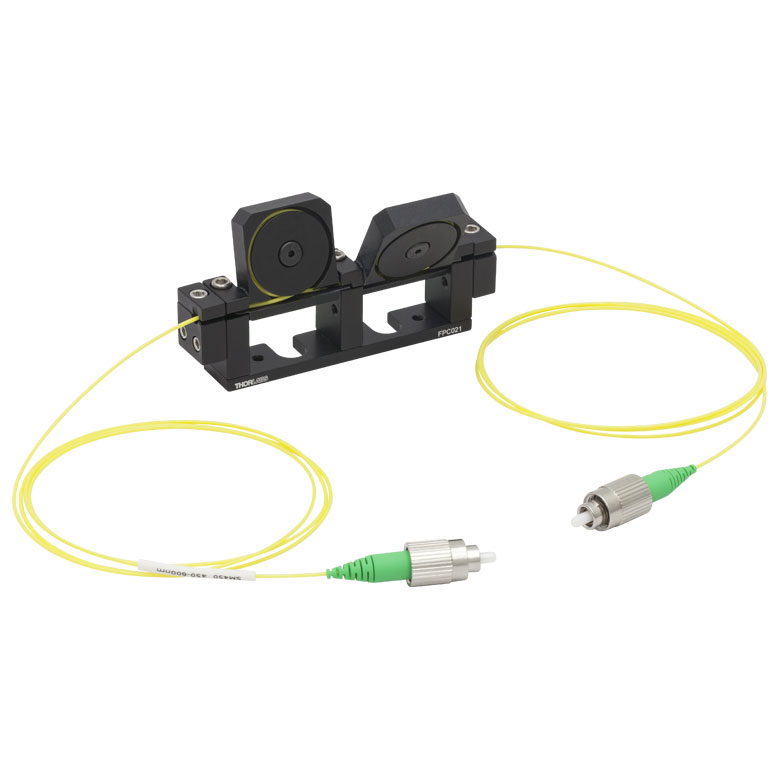

FPC021 — ручной двухпаддловый контроллер поляризации для одномодового волокна SM450 с готовой волоконной сборкой и разъёмами FC/APC. Поляризационное состояние изменяется за счёт механически индуцированного двулучепреломления: волокно уложено вокруг двух катушек, а поворот каждой площадки меняет ориентацию соответствующей волоконной петли относительно оптической оси. Такая конструкция позволяет преобразовывать входное состояние поляризации в требуемое без электронного управления.
Диаметр катушек 0,71 дюйма (18 мм) делает контроллер компактным, однако одновременно задаёт сравнительно малый радиус изгиба. Для штатного SM450 предусмотрены две петлевые секции с конфигурацией 3 петли и 2 петли; это обеспечивает рабочее изменение фазовой задержки в диапазоне, соответствующем коротковолновой области. Волокно рассчитано на диапазон 488–633 нм, поэтому модель особенно уместна в видимых и близких к видимому оптических трактах.
Предварительно установленный кабель упрощает монтаж и исключает необходимость самостоятельно заправлять волокно в катушки. При интеграции следует предусмотреть свободное пространство для поворота двух площадок, не допускать натяжения выводов и учитывать ориентацию FC/APC-соединений. Контроллер предназначен для ручной настройки; после выставления состояния поляризации положение площадок следует защищать от случайного смещения.
Характеристики
- Модель: FPC021.
- Тип: ручной двухпаддловый контроллер поляризации.
- Предустановленное волокно: одномодовое SM450.
- Диаметр каждой катушки: 0,71 дюйма (18 мм).
- Количество площадок: 2.
- Диапазон поворота каждой площадки: ±143°.
- Конфигурация волоконных петель: 3 петли — 2 петли.
- Рабочий диапазон длин волн: 488–633 нм.
- Расчётная длина волны: 488 нм.
- Длина волокна в сборке: 2 м (+7/−0 см).
- Длина вывода волокна: 83 см.
- Наружная оболочка волокна: трубка Hytrel® диаметром 900 мкм.
- Диаметр покрытия волокна: 245 ±15 мкм.
- Оптические соединители: FC/APC.
- Потери на изгибе: не более 0,1 дБ.
- Габарит в узкой конфигурации: 3,06 × 0,50 дюйма (77,6 × 12,7 мм).
Отрасли применения
- Настройка поляризации в видимых лазерных и спектроскопических установках.
- Оптические стенды и лабораторные эксперименты с одномодовым волокном SM450.
- Согласование состояния поляризации перед волоконными интерферометрами, анализаторами и измерительными модулями.
- Исследование влияния поляризации на фотодетектирование и передачу сигнала в коротковолновых волоконных трактах.
