Описание
Зеркала для работы с лазерами демонстрируют высокий коэффициент отражения в спектральном диапазоне в пределах 10% от центральной длины волны при определенном угле падения и поляризации при угле падения, отличного от нормального. Свойства отражения обеспечиваются за счет оптических интерференционных явлений отражения от множества диэлектрических тонкопленочных слоев, которые наносятся на оптическую подложку из плавленого кварца (UVFS).
|
Особенности: - Подложка из UVFS; - Стандартные размеры подложки: ⌀25.4x5 мм; - Угол падения: 0° или 45°; - Высокий коэффициент отражения в определенном спектральном диапазоне и при определенных углах падения; - По заказу доступны различные покрытия, подложки и размеры зеркал. |
Применения: - Управление лазерным лучом. |

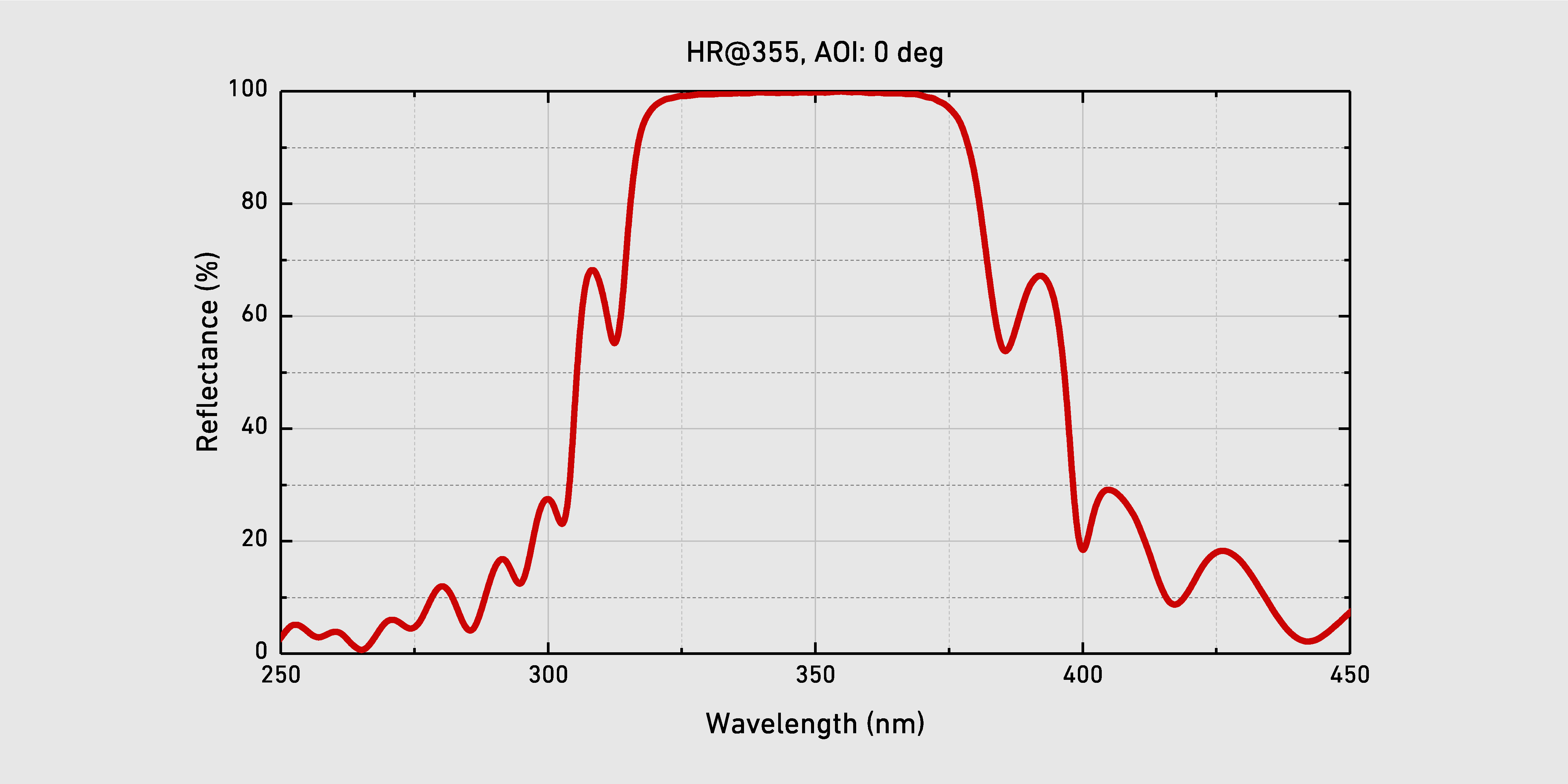

График зависимости коэффициента отражения от длины волны
Стандартная спецификация
|
Параметры |
Значения |
|---|---|
|
Материал подложки |
UVFS - плавленый кварц |
|
Апертура |
>85% |
|
Допуск на размеры лицевой грани |
+0,0/-0.15 мм |
|
Допуск на толщину |
±0.25 мм |
|
Отклонение от параллельности |
<30 угловых секунд |
|
Защитные фаски |
<0.35 мм при 45° |
|
Качество поверхности |
20-10 S-D |
|
Плоскостность поверхности |
<λ/8 при 632.8 нм |
|
Порог повреждения |
>12 Дж/см2 @1064 нм, 10 нс (для 1020-1070 нм зеркал) |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление зеркал с другими характеристиками по спецификации пользователя. По вопросам изготовления зеркал Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
