Поставщик
|
Edmund Optics |
|
Артикул
|
62-654 |
|
Типы изделий
|
ирисовые диафрагмы |
|
Тип диафрагмы
|
ирисовые диафрагмы |
|
Диаметр апертуры
|
25.0 |
|
Особенности
|
в оправе |
|
Внешний диаметр
|
52 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Not Compliant |
|
Толщина (мм)
|
9.5 |
|
Расстояние между лепестками диафрагмы (мм)
|
2.4 |
|
Количество листьев
|
Two Sets of 7 |
|
Длина рычага (мм)
|
12.80 |
|
Диаметр рычага (мм)
|
3.00 |
|
Конструкция
|
Blackened Brass Housing, Black Spring Steel Leaves, Stainless Steel Pins |
|
Внешний диаметр (мм)
|
52.0 |
|
Максимальная апертура (мм)
|
25.0 |
|
Минимальная апертура (мм)
|
0.00 |
|
Тип
|
Mounted |
Описание
Ирисовая диафрагма (артикул 62-654, Edmund Optics) представляет собой механическое устройство для плавной регулировки диаметра светового пучка. Внешний диаметр диафрагмы составляет 52 мм, она поставляется в оправе. Конструкция состоит из нескольких тонких лепестков, которые перемещаются при вращении внешнего кольца, образуя почти круглое отверстие изменяемого диаметра. Минимальная апертура может быть полностью закрыта (0 мм), что позволяет использовать диафрагму в качестве затвора.
Диафрагма отличается плавностью хода и точностью установки, что важно для регулировки интенсивности света, ограничения апертуры или создания пространственных фильтров. Оправа обеспечивает удобство монтажа и защиту лепестков от повреждений. Устройство совместимо со стандартными оптическими столами и компонентами Edmund Optics. Поставляется в готовом к использованию виде.
Характеристики
- Тип: ирисовая диафрагма
- Внешний диаметр: 52 мм
- Минимальная апертура: 0 мм (полное закрытие)
- В оправе
- Плавная регулировка
- Высокая точность установки
- Совместимость с оптомеханикой
Отрасли применения
Ирисовая диафрагма 62-654 используется в оптических лабораториях для ограничения диаметра лазерных пучков, регулировки светового потока в системах визуализации и создания пространственных фильтров. Она применяется в микроскопах, спектрометрах, интерферометрах и устройствах машинного зрения для управления апертурой. В промышленности востребована в системах контроля качества и лазерной обработки, где необходимо точно настраивать размер пучка. Благодаря возможности полного закрытия она также может служить затвором в маломощных оптических системах. В научных исследованиях используется для экспериментов по дифракции и интерференции.

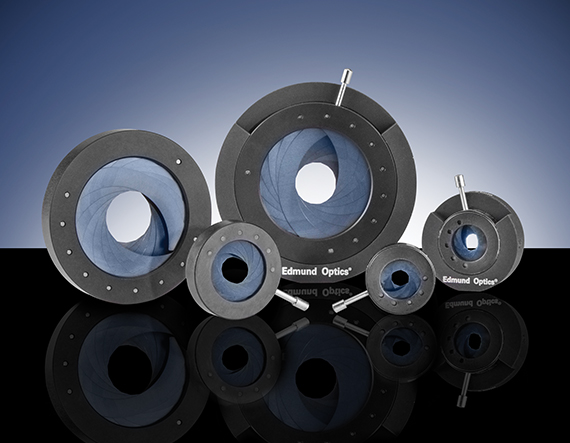

Описание семейства продуктов
- Обеспечить полное затухание света в закрытом состоянии.
- Размер апертуры до 50 мм
- Крепления для ирисовой диафрагмы продаются отдельно
Разработанные и изготовленные с использованием тех же высококачественных механизмов, что и наша стандартная серия ирисовых диафрагм, серия Zero Aperture обеспечивает полное подавление света. Этот тип управления часто используется в системах, где для калибровки необходимо измерить темновой сигнал (фоновый шум). Используются два комплекта створок, которые установлены на разных ярусах и приводятся в движение одним рычагом. Для каждой радужной оболочки есть два дополнительных рельефных листа (не указаны в таблице), которые не видны.
Примечание. Крепления для ирисовой диафрагмы продаются отдельно.
