Поставщик
|
Edmund Optics |
|
Артикул
|
53-907 |
|
Типы изделий
|
ирисовые диафрагмы |
|
Тип диафрагмы
|
ирисовые диафрагмы |
|
Внешний диаметр
|
38 |
|
Диаметр апертуры
|
25.0 |
|
Особенности
|
без оправы |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Толщина (мм)
|
6.1 |
|
Расстояние между лепестками диафрагмы (мм)
|
2.5 |
|
Количество листьев
|
Two Sets of 7 |
|
Длина рычага (мм)
|
12.80 |
|
Диаметр рычага (мм)
|
3.00 |
|
Конструкция
|
Blackened Brass Housing, Black Spring Steel Leaves, Stainless Steel Pins |
|
Внешний диаметр (мм)
|
38.0 |
|
Максимальная апертура (мм)
|
25.0 |
|
Минимальная апертура (мм)
|
0.00 |
|
Тип
|
Unmounted |
Описание
Ирисовая диафрагма — механическое устройство, формирующее круглое отверстие переменного диаметра за счёт синхронного перемещения набора тонких перекрывающихся лепестков, закреплённых на поворотном кольце. При вращении управляющего кольца лепестки одновременно смещаются, изменяя площадь центрального отверстия практически без смещения его геометрического центра, что отличает ирисовую диафрагму от щелевых или ступенчатых апертурных ограничителей. Конструктивно устройство выполнено без внешней оправы, то есть представляет собой самостоятельный механизм, предназначенный для установки в пользовательский корпус, оптическую скамью или крепёжный узел без дополнительного посадочного кольца. Возможность настройки минимальной апертуры вплоть до полного перекрытия (0 мм) позволяет использовать диафрагму не только для ограничения диаметра пучка, но и как полноценный механический затвор. Внешний диаметр корпуса 38 мм определяет габарит посадочного места под стандартные оптические держатели.
Характеристики
- Тип: ирисовая (лепестковая) диафрагма
- Минимальная апертура: 0 мм (полное перекрытие)
- Внешний диаметр: 38 мм
- Исполнение: без оправы
- Плавная механическая регулировка диаметра отверстия
- Сохранение центрирования отверстия при изменении апертуры
- Применимо как ограничитель пучка и как ручной затвор
Отрасли применения
Ирисовые диафрагмы широко используются при юстировке лазерных и оптических трактов для контроля диаметра и положения пучка, в системах формирования изображения и микроскопии для регулировки глубины резкости и уровня освещённости, а также в фотонных исследовательских установках для отсечения паразитных боковых мод излучения. Отсутствие оправы делает изделие удобным для встраивания в кастомизированные механические узлы приборостроения, испытательные стенды и прототипы оптико-электронных систем, где требуется собственная система крепления.
Описание семейства продуктов
- Обеспечить полное затухание света в закрытом состоянии.
- Размер апертуры до 50 мм
- Крепления для ирисовой диафрагмы продаются отдельно

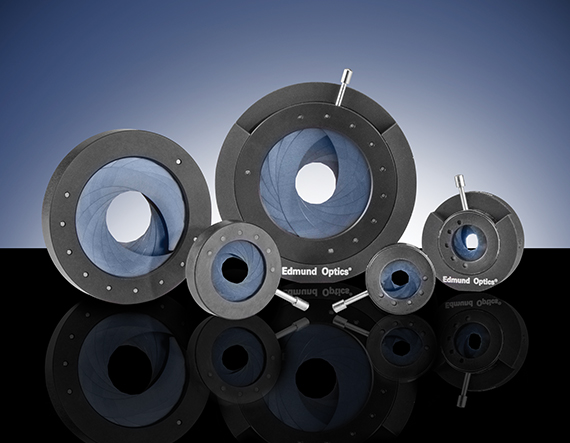

Разработанные и изготовленные с использованием тех же высококачественных механизмов, что и наша стандартная серия ирисовых диафрагм, серия Zero Aperture обеспечивает полное подавление света. Этот тип управления часто используется в системах, где для калибровки необходимо измерить темновой сигнал (фоновый шум). Используются два комплекта створок, которые установлены на разных ярусах и приводятся в движение одним рычагом. Для каждой радужной оболочки есть два дополнительных рельефных листа (не указаны в таблице), которые не видны.
Примечание. Крепления для ирисовой диафрагмы продаются отдельно.
