Поставщик
|
Edmund Optics |
|
Артикул
|
53-906 |
|
Типы изделий
|
ирисовые диафрагмы |
|
Тип диафрагмы
|
ирисовые диафрагмы |
|
Внешний диаметр
|
21 |
|
Диаметр апертуры
|
12.0 |
|
Особенности
|
без оправы |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Толщина (мм)
|
6.2 |
|
Расстояние между лепестками диафрагмы (мм)
|
2.5 |
|
Количество листьев
|
Two Sets of 5 |
|
Длина рычага (мм)
|
11.80 |
|
Диаметр рычага (мм)
|
3.00 |
|
Конструкция
|
Blackened Brass Housing, Black Spring Steel Leaves, Stainless Steel Pins |
|
Внешний диаметр (мм)
|
21.0 |
|
Максимальная апертура (мм)
|
12.0 |
|
Минимальная апертура (мм)
|
0.00 |
|
Тип
|
Unmounted |
Описание
Ирисовая диафрагма — это механическое устройство, регулирующее диаметр рабочей апертуры за счёт синхронного перемещения набора тонких металлических лепестков, расположенных по окружности вокруг центрального отверстия. Поворот управляющего кольца заставляет лепестки одновременно раскрываться или сдвигаться к центру, изменяя площадь светового отверстия почти непрерывно, от полного перекрытия до максимального значения. Рассматриваемая модель имеет внешний диаметр корпуса 21 мм и минимальную апертуру, стремящуюся к нулю, что позволяет практически полностью перекрывать световой поток. Изделие поставляется без оправы, то есть представляет собой самостоятельный конструктивный узел, предназначенный для установки в пользовательскую механику или юстировочный держатель без использования штатного крепежа производителя. Ирисовые диафрагмы применяются там, где нужно оперативно и плавно управлять диаметром пучка или ограничивать световой поток, в отличие от диафрагм с фиксированным отверстием.
Характеристики
- Тип: ирисовая (регулируемая) диафрагма
- Внешний диаметр: 21 мм
- Минимальная апертура: 0 мм (полное перекрытие)
- Конструкция: без оправы
- Принцип действия: механическое смыкание/раскрытие лепестков
- Материал лепестков: тонкий металл
Отрасли применения
Используется в оптических стендах для юстировки лазерных пучков, в фотонных и микроскопных системах для контроля диаметра апертуры, в измерительной технике и при построении экспериментальных оптических схем, требующих оперативной регулировки светового потока.

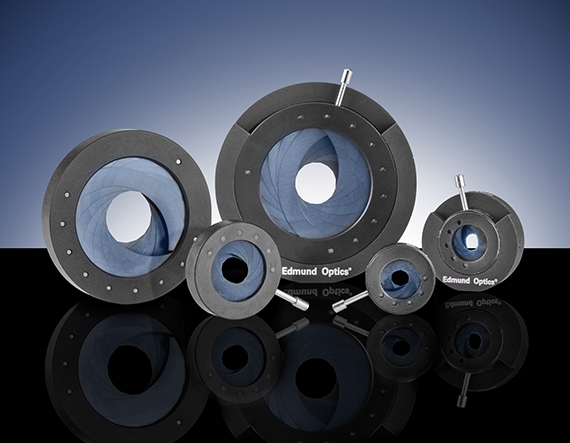

Описание семейства продуктов
- Обеспечить полное затухание света в закрытом состоянии.
- Размер апертуры до 50 мм
- Крепления для ирисовой диафрагмы продаются отдельно
Разработанные и изготовленные с использованием тех же высококачественных механизмов, что и наша стандартная серия ирисовых диафрагм, серия Zero Aperture обеспечивает полное подавление света. Этот тип управления часто используется в системах, где для калибровки необходимо измерить темновой сигнал (фоновый шум). Используются два комплекта створок, которые установлены на разных ярусах и приводятся в движение одним рычагом. Для каждой радужной оболочки есть два дополнительных рельефных листа (не указаны в таблице), которые не видны.
Примечание. Крепления для ирисовой диафрагмы продаются отдельно.
