Описание

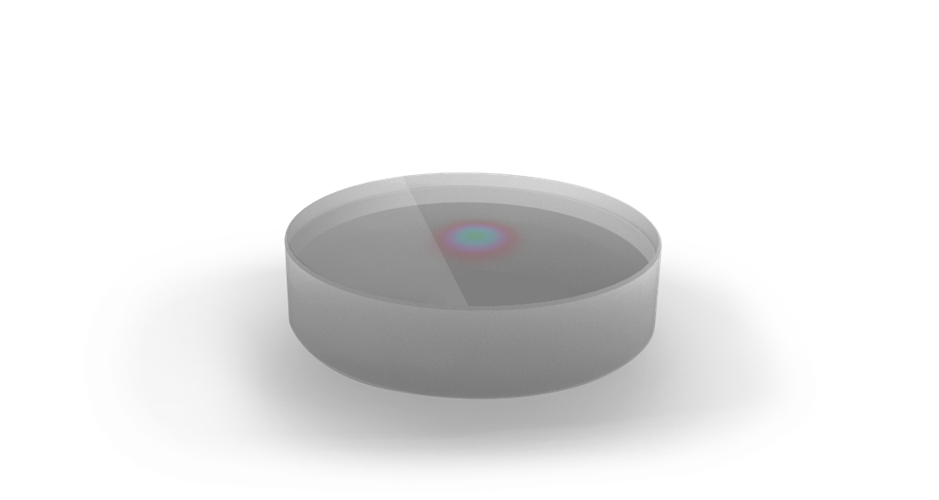

Зеркало Optogama 1064 (артикул 6539) относится к особому классу зеркал с плавно, градиентно меняющимся по поверхности коэффициентом отражения — в отличие от обычного зеркала, где отражение одинаково в любой точке поверхности, здесь оно осознанно сделано неравномерным по заранее рассчитанному закону.
Зеркала с переменным (градиентным) коэффициентом отражения применяют в первую очередь как выходные зеркала резонаторов лазеров с особым, «гауссовым» профилем выходного пучка: плавное изменение отражения по поверхности зеркала помогает сформировать более гладкий и предсказуемый профиль интенсивности лазерного луча на выходе, чем это получилось бы с обычным равномерно отражающим зеркалом.
Такие зеркала изготавливают преимущественно для мощных лазерных систем, где резкие перепады интенсивности по сечению луча (характерные для резонаторов с обычными равномерными зеркалами) нежелательны — например, в системах обработки материалов, где важно избежать локальных перегревов от «горячих точек» в профиле луча.
Артикул 6539 принадлежит линейке прецизионной лазерной оптики компании Optogama — каждая партия таких изделий проходит индивидуальный контроль заявленных оптических параметров перед отгрузкой заказчику, что отличает такую продукцию от массовых, стандартизированных по единому образцу оптических компонентов.
Характеристики
- Артикул: 6539; производитель: Optogama
- Рабочая длина волны: 1064 нм
- Отражение в центре: 15% ± 1%
Отрасли применения
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
Описание
Зеркала с переменным коэффициентом отражения компании Optogama имеютосесимметричный профиль коэффициента отражения, соответствующий супергауссовой функцией 2 порядка. Эти зеркала отлично подходят для работы в мощных нестабильных лазерных резонаторах благодаря их широкому заполнению активной среды и слабой дифракции на апертуре. Следовательно, супергауссовские зеркала с переменным коэффициентом отражения способствуют лучшему качеству ближнего и дальнего поля. Стоит отметить, что зеркала с переменной отражательной способностью могут иметь различные профили отражения, например, линейные, параболические, гауссовские.
|
Особенности: - Подложка из плавленого кварца (UVFS); - Стандартный размер: ⌀25.4x5 мм; - Коэффициент отражения в центре: 15% - 35% на 1064 нм; - Изготовление элементов на заказ. |
Применения: - В лазерных резонаторах. |
График функции коэффициента отражения
Стандартная спецификация
|
Параметры |
Значения |
|---|---|
|
Радиус w0 |
2 мм |
|
Порядок n |
2 |
|
Материал подложки |
UVFS - плавленый кварц |
|
Апертура |
>85% |
|
Допуск на размеры лицевой грани |
+0/-0.15 мм |
|
Допуск на толщину |
±0.25 мм |
|
Отклонение от параллельности |
<30 arcsec |
|
Защитные фаски |
<0.35 мм при 45° |
|
Качество поверхности |
20-10 S-D |
|
Плоскостность поверхности |
<λ/8 @ 632.8 нм |
|
Задняя поверхность |
Антиотражающее покрытие |
|
Порог повреждения |
>6 Дж/см2@1064 нм, 10 нс |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление зеркал с другими характеристиками по спецификации пользователя. По вопросам изготовления зеркал Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
