Поставщик
|
Optogama |
|
Артикул
|
6385 |
|
Типы креплений оптики
|
на подложке |
|
Материал
|
UVFS |
|
Покрытие
|
UVFS |
|
Отражение
|
Rs>99,6%, Rp>99,2% |
|
Крепление
|
на подложке |
Описание

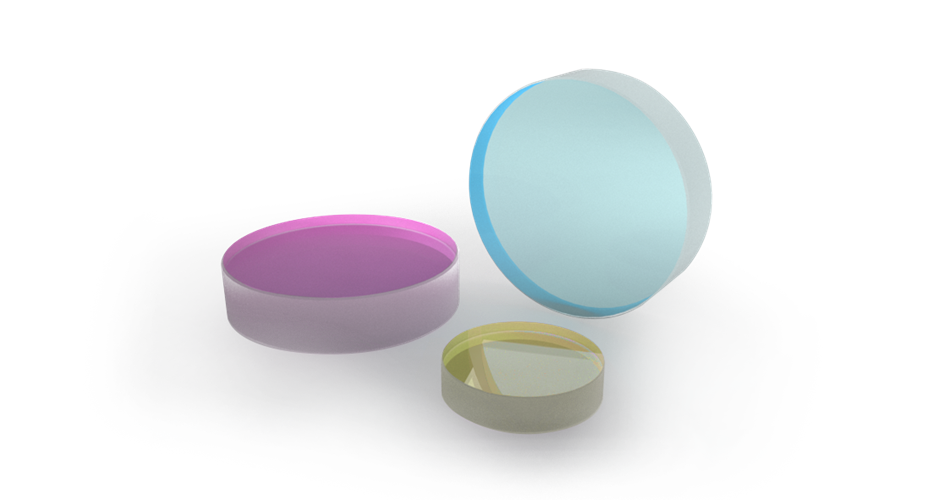

Лазерное зеркало Optogama 510-535 нм (артикул 6385) построено на основе многослойного диэлектрического покрытия — чередующихся тончайших слоёв материалов с разным показателем преломления, подобранных так, чтобы за счёт интерференции света отражать почти всю энергию лазерного луча именно на заданной длине волны, почти не нагреваясь и не теряя часть мощности впустую.
Рабочий диапазон длин волн, подложка (материал, на который нанесено покрытие) и угол падения луча — три параметра, которые всегда указываются вместе, потому что многослойное диэлектрическое покрытие рассчитывается под конкретное сочетание длины волны и угла, под которым луч падает на зеркало: то же самое зеркало, установленное под другим углом, будет отражать заметно хуже, чем указано в паспорте.
Многослойное диэлектрическое покрытие лазерного зеркала наносится в вакууме методом напыления тончайших слоёв материала — контроль толщины каждого слоя ведётся с точностью до долей длины волны света, поскольку именно от точности этих толщин зависит, на какой именно длине волны покрытие будет давать максимальное отражение.
Артикул 6385 принадлежит линейке прецизионной лазерной оптики компании Optogama — каждая партия таких изделий проходит индивидуальный контроль заявленных оптических параметров перед отгрузкой заказчику, что отличает такую продукцию от массовых, стандартизированных по единому образцу оптических компонентов.
Характеристики
- Артикул: 6385; производитель: Optogama
- Рабочий диапазон: 510-535 нм нм
- Подложка: UVFS
- Угол падения: 45°
Отрасли применения
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
Описание
Зеркала для работы с лазерами демонстрируют высокий коэффициент отражения в спектральном диапазоне в пределах 10% от центральной длины волны при определенном угле падения и поляризации при угле падения, отличного от нормального. Свойства отражения обеспечиваются за счет оптических интерференционных явлений отражения от множества диэлектрических тонкопленочных слоев, которые наносятся на оптическую подложку из плавленого кварца (UVFS).
|
Особенности: - Подложка из UVFS; - Стандартные размеры подложки: ⌀25.4x5 мм; - Угол падения: 0° или 45°; - Высокий коэффициент отражения в определенном спектральном диапазоне и при определенных углах падения; - По заказу доступны различные покрытия, подложки и размеры зеркал. |
Применения: - Управление лазерным лучом. |
График зависимости коэффициента отражения от длины волны
Стандартная спецификация
|
Параметры |
Значения |
|---|---|
|
Материал подложки |
UVFS - плавленый кварц |
|
Апертура |
>85% |
|
Допуск на размеры лицевой грани |
+0,0/-0.15 мм |
|
Допуск на толщину |
±0.25 мм |
|
Отклонение от параллельности |
<30 угловых секунд |
|
Защитные фаски |
<0.35 мм при 45° |
|
Качество поверхности |
20-10 S-D |
|
Плоскостность поверхности |
<λ/8 при 632.8 нм |
|
Порог повреждения |
>12 Дж/см2 @1064 нм, 10 нс (для 1020-1070 нм зеркал) |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление зеркал с другими характеристиками по спецификации пользователя. По вопросам изготовления зеркал Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
