Поставщик
|
Optogama |
|
Артикул
|
9284 |
|
Типы креплений оптики
|
на подложке |
|
Материал
|
UVFS |
|
Покрытие
|
UVFS |
|
Отражение
|
Rs>99,95%, Rp>99,85% |
|
Крепление
|
на подложке |
Описание

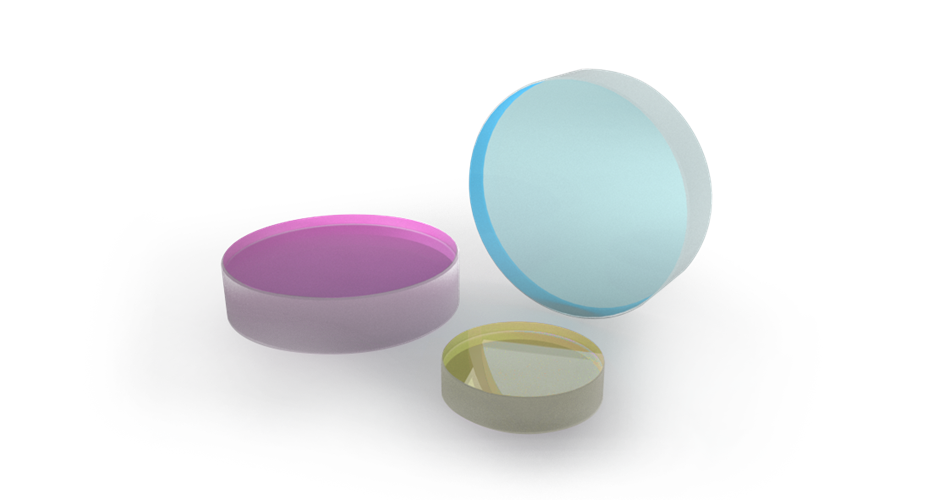

Лазерное зеркало Optogama 510-535 нм (артикул 9284) построено на основе многослойного диэлектрического покрытия — чередующихся тончайших слоёв материалов с разным показателем преломления, подобранных так, чтобы за счёт интерференции света отражать почти всю энергию лазерного луча именно на заданной длине волны, почти не нагреваясь и не теряя часть мощности впустую.
Рабочий диапазон длин волн, подложка (материал, на который нанесено покрытие) и угол падения луча — три параметра, которые всегда указываются вместе, потому что многослойное диэлектрическое покрытие рассчитывается под конкретное сочетание длины волны и угла, под которым луч падает на зеркало: то же самое зеркало, установленное под другим углом, будет отражать заметно хуже, чем указано в паспорте.
Многослойное диэлектрическое покрытие лазерного зеркала наносится в вакууме методом напыления тончайших слоёв материала — контроль толщины каждого слоя ведётся с точностью до долей длины волны света, поскольку именно от точности этих толщин зависит, на какой именно длине волны покрытие будет давать максимальное отражение.
Изделие с артикулом 9284 выпущено литовской компанией Optogama, специализирующейся на прецизионной лазерной оптике, изготавливаемой под конкретные технические требования заказчика, а не по единому усреднённому стандарту, — каждая партия проходит собственный цикл расчёта и контроля оптических параметров.
Характеристики
- Артикул: 9284; производитель: Optogama
- Рабочий диапазон: 510-535 нм нм
- Подложка: UVFS
- Угол падения: 45°
Отрасли применения
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
Описание
Зеркала для работы с лазерами демонстрируют высокий коэффициент отражения в спектральном диапазоне в пределах 10% от центральной длины волны при определенном угле падения и поляризации при угле падения, отличного от нормального. Свойства отражения обеспечиваются за счет оптических интерференционных явлений отражения от множества диэлектрических тонкопленочных слоев, которые наносятся на оптическую подложку из плавленого кварца (UVFS).
|
Особенности: - Подложка из UVFS; - Стандартные размеры подложки: ⌀25.4x5 мм; - Угол падения: 0° или 45°; - Высокий коэффициент отражения в определенном спектральном диапазоне и при определенных углах падения; - По заказу доступны различные покрытия, подложки и размеры зеркал. |
Применения: - Управление лазерным лучом. |
График зависимости коэффициента отражения от длины волны
Стандартная спецификация
|
Параметры |
Значения |
|---|---|
|
Материал подложки |
UVFS - плавленый кварц |
|
Апертура |
>85% |
|
Допуск на размеры лицевой грани |
+0,0/-0.15 мм |
|
Допуск на толщину |
±0.25 мм |
|
Отклонение от параллельности |
<30 угловых секунд |
|
Защитные фаски |
<0.35 мм при 45° |
|
Качество поверхности |
20-10 S-D |
|
Плоскостность поверхности |
<λ/8 при 632.8 нм |
|
Порог повреждения |
>12 Дж/см2 @1064 нм, 10 нс (для 1020-1070 нм зеркал) |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление зеркал с другими характеристиками по спецификации пользователя. По вопросам изготовления зеркал Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
