Поставщик
|
Optogama |
|
Артикул
|
15207 |
|
Типы креплений оптики
|
на подложке |
|
Материал
|
UVFS |
|
Покрытие
|
UVFS |
|
Отражение
|
Rs>99,6%, Rp>99,0% |
|
Крепление
|
на подложке |
Описание

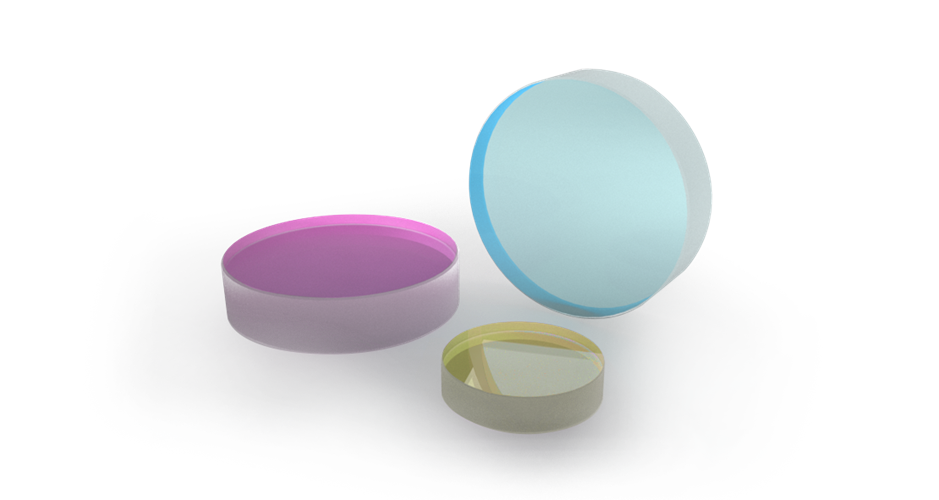

Лазерное зеркало 39-серии 15207 компании Optogama размером не указан (зеркало на подложке из UVFS — плавленого кварца) мм рассчитано специально под работу с лучом лазера различных твердотельных и диодных лазеров на длине волны 510–532 нм.
В отличие от универсального широкополосного зеркала, такое «линейное» зеркало (laser line mirror) оптимизировано под одну конкретную длину волны и заданный угол падения луча (0-45°) — благодаря такой узкой специализации покрытие даёт особенно высокий коэффициент отражения именно на рабочей длине волны, заметно выше, чем у универсального широкополосного зеркала на этой же длине волны.
Такие зеркала устанавливают внутри резонаторов лазеров и в трактах транспортировки лазерного луча, где почти весь падающий свет должен отражаться без потерь, а сама длина волны заранее точно известна и не меняется.
Узкая специализация под одну длину волны и конкретный угол — это осознанный компромисс: зеркало теряет универсальность (на любой другой длине волны или угле оно отражает заметно хуже), зато именно в своей рабочей точке выдаёт заметно более высокий и стабильный коэффициент отражения, чем любое широкополосное зеркало общего назначения, что напрямую снижает потери мощности лазера внутри всей оптической схемы.
Коэффициент отражения заявлен производителем на уровне Rs>99 — эти два числа (Rs и Rp) описывают отражение для двух разных направлений поляризации света: близкое к 100% значение по обоим означает, что зеркало почти не теряет мощность лазерного пучка при отражении независимо от того, как ориентирована его поляризация.
Характеристики
- Артикул: 15207; производитель: Optogama
- Тип: зеркало, оптимизированное под лазер различных твердотельных и диодных лазеров
- Размер: не указан (зеркало на подложке из UVFS — плавленого кварца) мм
- Рабочая длина волны: 510–532 нм
- Угол падения: 0-45°
Отрасли применения
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
Описание
Зеркала для работы с лазерами демонстрируют высокий коэффициент отражения в спектральном диапазоне в пределах 10% от центральной длины волны при определенном угле падения и поляризации при угле падения, отличного от нормального. Свойства отражения обеспечиваются за счет оптических интерференционных явлений отражения от множества диэлектрических тонкопленочных слоев, которые наносятся на оптическую подложку из плавленого кварца (UVFS).
|
Особенности: - Подложка из UVFS; - Стандартные размеры подложки: ⌀25.4x5 мм; - Угол падения: 0° или 45°; - Высокий коэффициент отражения в определенном спектральном диапазоне и при определенных углах падения; - По заказу доступны различные покрытия, подложки и размеры зеркал. |
Применения: - Управление лазерным лучом. |
График зависимости коэффициента отражения от длины волны
Стандартная спецификация
|
Параметры |
Значения |
|---|---|
|
Материал подложки |
UVFS - плавленый кварц |
|
Апертура |
>85% |
|
Допуск на размеры лицевой грани |
+0,0/-0.15 мм |
|
Допуск на толщину |
±0.25 мм |
|
Отклонение от параллельности |
<30 угловых секунд |
|
Защитные фаски |
<0.35 мм при 45° |
|
Качество поверхности |
20-10 S-D |
|
Плоскостность поверхности |
<λ/8 при 632.8 нм |
|
Порог повреждения |
>12 Дж/см2 @1064 нм, 10 нс (для 1020-1070 нм зеркал) |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление зеркал с другими характеристиками по спецификации пользователя. По вопросам изготовления зеркал Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
