Поставщик
|
Optogama |
|
Артикул
|
6384 |
|
Типы креплений оптики
|
на подложке |
|
Материал
|
UVFS |
|
Покрытие
|
UVFS |
|
Отражение
|
Rs>99,6%, Rp>99,2% |
|
Крепление
|
на подложке |
Описание

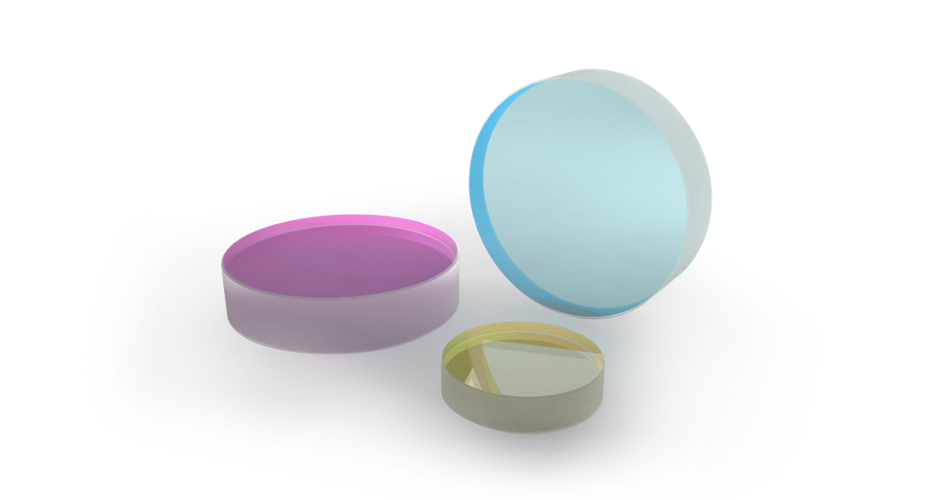

340-360 нм (артикул Optogama 6384) — прецизионное оптическое зеркало, специально рассчитанное на работу с мощным лазерным излучением. В отличие от обычного бытового зеркала, где отражающий слой наносится на заднюю поверхность стекла, лазерное зеркало покрывают многослойным диэлектрическим покрытием прямо на лицевой поверхности — это позволяет добиться отражения свыше 99% энергии луча именно на нужной длине волны и при этом выдерживать высокую мощность лазера без разрушения покрытия.
Рабочий диапазон длин волн, подложка (материал, на который нанесено покрытие) и угол падения луча — три параметра, которые всегда указываются вместе, потому что многослойное диэлектрическое покрытие рассчитывается под конкретное сочетание длины волны и угла, под которым луч падает на зеркало: то же самое зеркало, установленное под другим углом, будет отражать заметно хуже, чем указано в паспорте.
Многослойное диэлектрическое покрытие лазерного зеркала наносится в вакууме методом напыления тончайших слоёв материала — контроль толщины каждого слоя ведётся с точностью до долей длины волны света, поскольку именно от точности этих толщин зависит, на какой именно длине волны покрытие будет давать максимальное отражение.
Изделие с артикулом 6384 выпущено литовской компанией Optogama, специализирующейся на прецизионной лазерной оптике, изготавливаемой под конкретные технические требования заказчика, а не по единому усреднённому стандарту, — каждая партия проходит собственный цикл расчёта и контроля оптических параметров.
Характеристики
- Артикул: 6384; производитель: Optogama
- Рабочий диапазон: 340-360 нм нм
- Подложка: UVFS
- Угол падения: 45°
Отрасли применения
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
Описание
Зеркала для работы с лазерами демонстрируют высокий коэффициент отражения в спектральном диапазоне в пределах 10% от центральной длины волны при определенном угле падения и поляризации при угле падения, отличного от нормального. Свойства отражения обеспечиваются за счет оптических интерференционных явлений отражения от множества диэлектрических тонкопленочных слоев, которые наносятся на оптическую подложку из плавленого кварца (UVFS).
|
Особенности: - Подложка из UVFS; - Стандартные размеры подложки: ⌀25.4x5 мм; - Угол падения: 0° или 45°; - Высокий коэффициент отражения в определенном спектральном диапазоне и при определенных углах падения; - По заказу доступны различные покрытия, подложки и размеры зеркал. |
Применения: - Управление лазерным лучом. |
График зависимости коэффициента отражения от длины волны
Стандартная спецификация
|
Параметры |
Значения |
|---|---|
|
Материал подложки |
UVFS - плавленый кварц |
|
Апертура |
>85% |
|
Допуск на размеры лицевой грани |
+0,0/-0.15 мм |
|
Допуск на толщину |
±0.25 мм |
|
Отклонение от параллельности |
<30 угловых секунд |
|
Защитные фаски |
<0.35 мм при 45° |
|
Качество поверхности |
20-10 S-D |
|
Плоскостность поверхности |
<λ/8 при 632.8 нм |
|
Порог повреждения |
>12 Дж/см2 @1064 нм, 10 нс (для 1020-1070 нм зеркал) |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление зеркал с другими характеристиками по спецификации пользователя. По вопросам изготовления зеркал Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
