Поставщик
|
FAST ComTec GmbH |
|
Типы изделий
|
усилитель |
|
Артикул
|
HY110/HY111/HY112/HY113 |
|
Тип изделия
|
предусилители |
|
Рабочая температура
|
−40-85 °C |
|
Постоянная времени спада
|
50 - 250 мкс |
|
Время нарастания при Cd = 0 пФ
|
3 -20 нс |
|
Напряжение питания
|
±6 до ±13 В |
Компактные одноканальные предусилители серии CR предназначены для первичной обработки коротких токовых импульсов от детекторов излучения. Прибор преобразует поступивший на вход заряд в ступенчатый выходной сигнал, амплитуда которого пропорциональна величине зарегистрированного заряда.
В серию входят четыре исполнения с разной чувствительностью. CR-110 рассчитан на малые сигналы и обеспечивает максимальный коэффициент преобразования. CR-111 занимает промежуточное положение между чувствительностью и допустимым входным зарядом. CR-112 и CR-113 предназначены для более крупных сигналов: уменьшенный коэффициент преобразования позволяет регистрировать события с большим зарядом без насыщения выходного каскада.

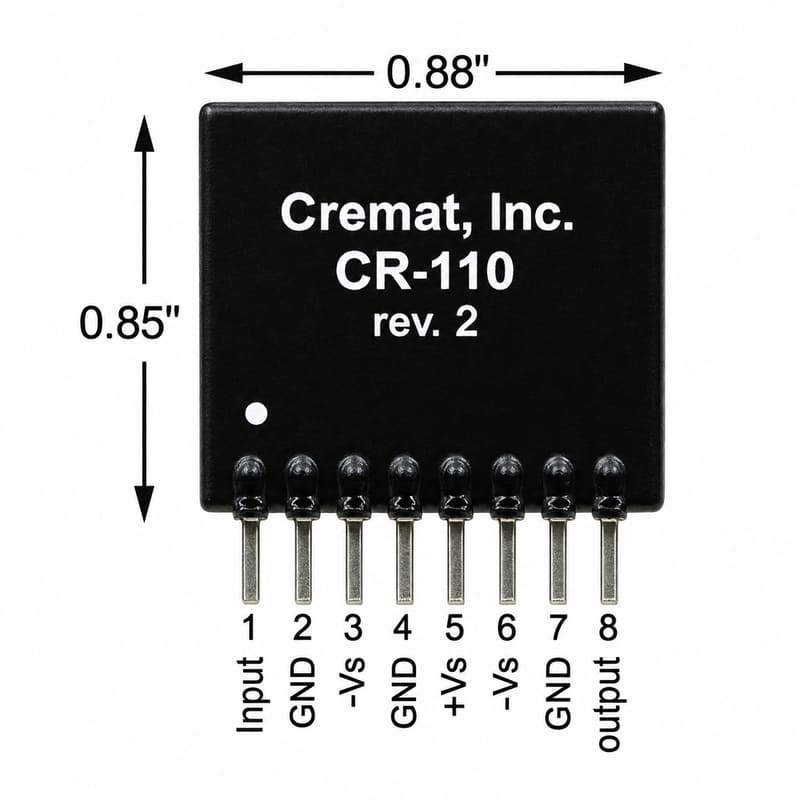

Благодаря размерам менее одного квадратного дюйма модули подходят для компактных и многоканальных измерительных систем. Подключение выполняется через восьмиконтактный разъём SIP с шагом 2,54 мм. Предусилители могут работать при непосредственном подключении детектора или через разделительную цепь по переменному току.
Варианты исполнения

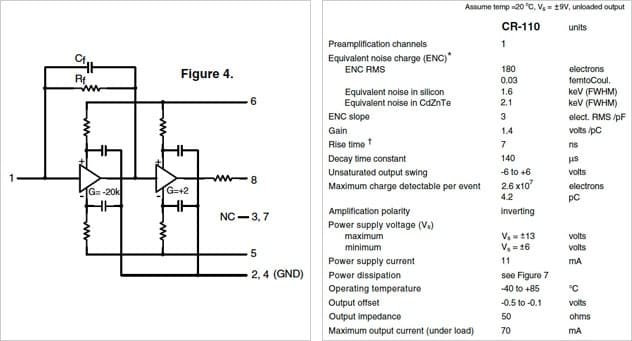

CR-110 – максимальная чувствительность
Модель предназначена для регистрации малых зарядовых импульсов, когда приоритетом являются высокий коэффициент преобразования и низкий собственный шум. CR-110 подходит для полупроводниковых детекторов, фотодиодов, лавинных фотодиодов, ФЭУ и газовых детекторов. Модуль одинаково работает с импульсами обеих полярностей.
- Коэффициент преобразования: 1,4 В/пКл;
- Эквивалентный шумовой заряд: 200 электронов RMS;
- Время нарастания: 7 нс;
- Постоянная времени спада: 140 мкс;
- Артикул: HY110.

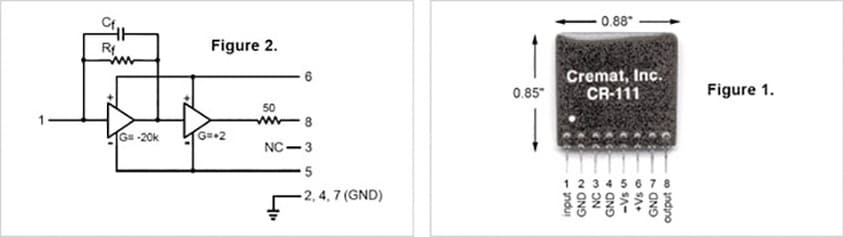

CR-111 – средняя чувствительность и повышенная скорость
CR-111 обеспечивает в десять раз меньший коэффициент преобразования по сравнению с CR-110, благодаря чему допускает более крупный входной заряд. Модель отличается быстрым нарастанием импульса и рассчитана на работу с полупроводниковыми CdTe- и CZT-детекторами, PIN- и лавинными фотодиодами, а также газовыми детекторами.
- Коэффициент преобразования: 0,15 В/пКл;
- Эквивалентный шумовой заряд: 630 электронов RMS;
- Время нарастания: 3 нс;
- Постоянная времени спада: 150 мкс;
- Артикул: HY111.

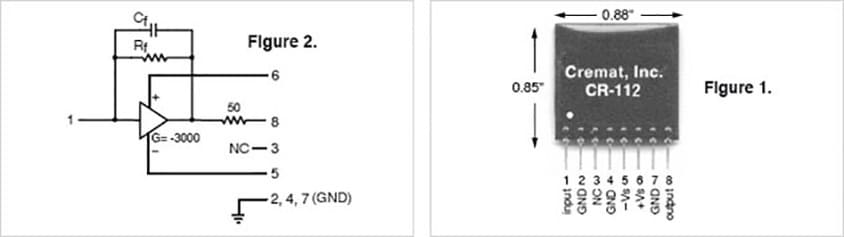

CR-112 – низкая чувствительность для крупных сигналов
Модель CR-112 рассчитана на импульсы большего заряда, чем CR-110 и CR-111. Такое исполнение может применяться с фотоэлектронными умножителями, микроканальными пластинами и другими детекторами, формирующими сравнительно крупные сигналы.
- Коэффициент преобразования: 15 мВ/пКл;
- Эквивалентный шумовой заряд: 6800 электронов RMS;
- Время нарастания: 6 нс;
- Постоянная времени спада: 50 мкс;
- Артикул: HY112.
CR-113 – минимальная чувствительность и максимальный входной заряд
CR-113 предназначен для регистрации наиболее крупных зарядовых импульсов среди моделей серии. Низкий коэффициент преобразования уменьшает вероятность насыщения выходного каскада при работе с мощными сигналами. Модель подходит для систем, в которых динамический диапазон важнее минимального уровня собственного шума.
- Коэффициент преобразования: 1,5 мВ/пКл;
- Эквивалентный шумовой заряд: 24 000 электронов RMS;
- Время нарастания: 20 нс;
- Постоянная времени спада: 50 мкс;
- Артикул: HY113.
Преимущества:
- Преобразование заряда детектора в пропорциональный выходной сигнал;
- Одноканальное исполнение;
- Компактная конструкция для многоканальных систем;
- Выход с сопротивлением 50 Ом;
- Восьмиконтактное SIP-подключение с шагом 2,54 мм;

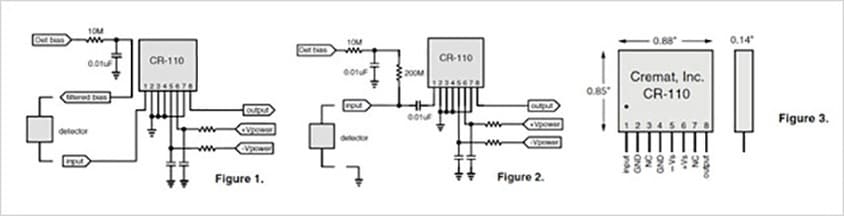

- Работа с непосредственным или ёмкостным подключением детектора;
- Широкий диапазон рабочих температур;
- Четыре уровня чувствительности для разных диапазонов входного заряда.
Технические характеристики:
|
Характеристики |
CR-110 |
CR-111 |
CR-112 |
CR-113 |
|
Артикул |
HY110 |
HY111 |
HY112 |
HY113 |
|
Количество каналов |
1 |
1 |
1 |
1 |
|
Коэффициент преобразования |
1,4 В/пКл |
0,15 В/пКл |
15 мВ/пКл |
1,5 мВ/пКл |
|
Эквивалентный шумовой заряд |
200 e⁻ RMS |
630 e⁻ RMS |
6800 e⁻ RMS |
24 000 e⁻ RMS |
|
Шумовой вклад входной ёмкости |
4 e⁻ RMS/пФ |
3,7 e⁻ RMS/пФ |
28 e⁻ RMS/пФ |
27 e⁻ RMS/пФ |
|

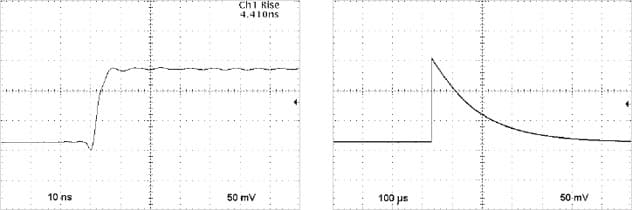

Время нарастания при Cd = 0 пФ |
7 нс |
3 нс |
6 нс |
20 нс |
|
Увеличение времени нарастания |
0,4 нс/пФ |
0,25 нс/пФ |
0,25 нс/пФ |
0,25 нс/пФ |
|
Постоянная времени спада |
140 мкс |
150 мкс |
50 мкс |
50 мкс |
|
Максимальный заряд события |
2,1 пКл |
21 пКл |
210 пКл |
2,1 нКл |
|
Ненасыщенный выходной диапазон |
от −3 до +3 В |
от −3 до +3 В |
от −3 до +3 В |
от −3 до +3 В |
|
Выходное сопротивление |
50 Ом |
50 Ом |
50 Ом |
50 Ом |
|
Напряжение питания |
±6…±13 В |
±6…±13 В |
±6…±13 В |
±6…±13 В |
|
Рабочая температура |
−40…+85 °C |
−40…+85 °C |
−40…+85 °C |
−40…+85 °C |
|
Подключение |
8-контактный SIP |
8-контактный SIP |
8-контактный SIP |
8-контактный SIP |
Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.
Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.
FAST ComTec – производитель усилителей, анализаторов и систем регистрации импульсов для научных лабораторий.
