Поставщик
|
FAST ComTec GmbH |
|
Артикул
|
CPA01B/CPA11B/CPA21B/CPA01B |
|
Типы изделий
|
усилитель |
|
Напряжение питания
|
12 В |
|
Потребляемая мощность
|
Менее 240 мВт |
|
Вес
|
250 г |
|
Габаритные размеры
|
165 × 80 × 30 мм |
|
Потребляемый ток
|
Менее 10 мА |
|
Тип изделия
|
предусилители |
|
Рабочая температура
|
−40-85 °C |
|
Количество каналов
|
1 |
|
Допустимое напряжение цепи смещения
|
До 1 кВ |

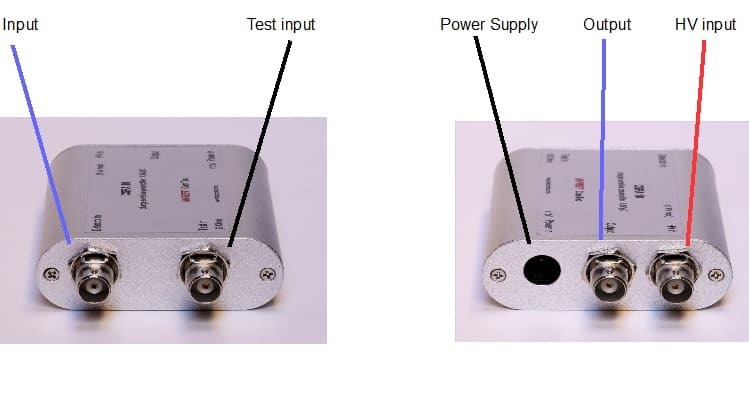

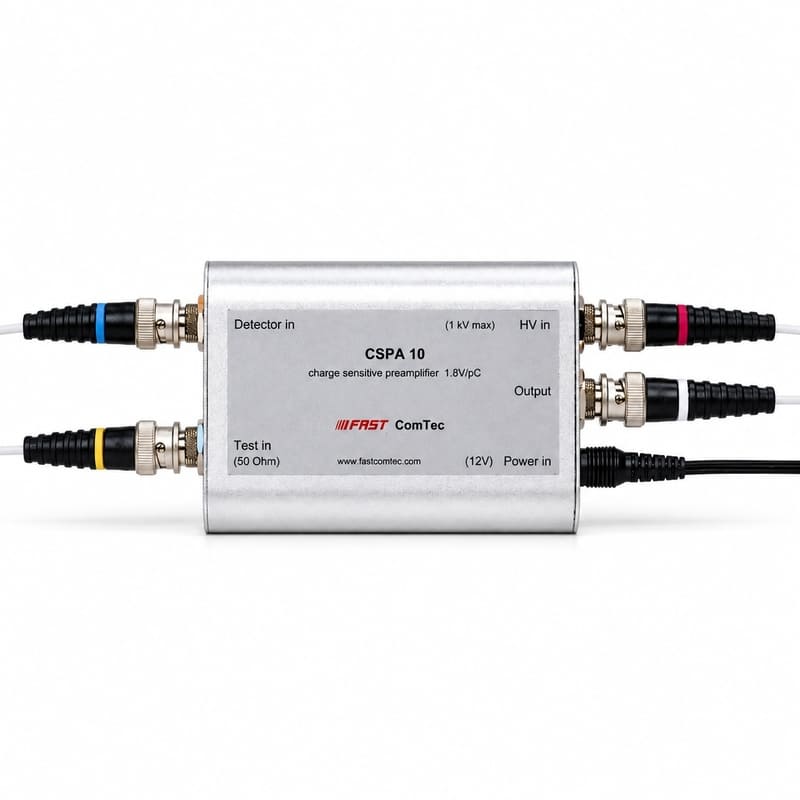

CSPA1X – серия одноканальных зарядочувствительных предусилителей для регистрации импульсных сигналов от полупроводниковых, газовых и других типов радиационных детекторов. Устройства выпускаются в металлических корпусах и снабжены разъёмами BNC для подключения детектора и цепи высоковольтного смещения.
В серию входят четыре исполнения с различной чувствительностью: от 1,4 В/пКл до 1,5 мВ/пКл. Это позволяет подобрать предусилитель с учётом величины заряда, формируемого детектором, и требуемого динамического диапазона измерительной системы.
Модели CSPA1X подходят для работы с CdTe- и CZT-детекторами, кремниевыми PIN-фотодиодами, лавинными фотодиодами, газонаполненными детекторами и другими источниками коротких импульсов тока.
Варианты исполнения
CSPA10-1B обладает наибольшей чувствительностью – 1,4 В/пКл. Модель предназначена для регистрации небольших зарядов и слабых импульсных сигналов.
CSPA11-1B имеет чувствительность 150 мВ/пКл и увеличенный динамический диапазон. Это промежуточный вариант между высокочувствительной CSPA10-1B и моделями для более крупных сигналов.
CSPA12-1B с чувствительностью 15 мВ/пКл рассчитана на регистрацию импульсов большего заряда без преждевременного насыщения выходного каскада.
CSPA13-1B имеет минимальную чувствительность в серии – 1,5 мВ/пКл – и максимальный диапазон измеряемого заряда. Модель подходит для детекторов, формирующих сравнительно большие сигналы.
Чем ниже чувствительность предусилителя, тем больший заряд он может зарегистрировать без насыщения.
Области применения:
CSPA1X может использоваться в составе систем:
- Регистрации рентгеновского и гамма-излучения;
- Спектрометрии и радиометрии;
- Считывания сигналов фотодиодов;
- Работы с CdTe- и CZT-детекторами;
- Регистрации сигналов газовых детекторов;
- Лабораторного исследования импульсных процессов.
Технические характеристики:
Сравнение исполнений
|
Модель |
Артикул |
Чувствительность |

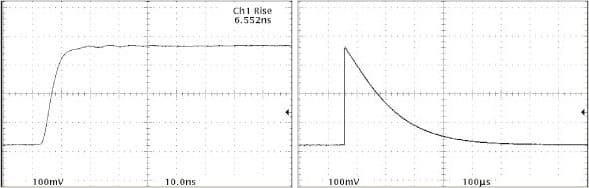

Время нарастания |
Время спада |
|
CSPA10-1B |
CPA01B |
1,4 В/пКл |
7 нс |
140 мкс |
|
CSPA11-1B |
CPA11B |
150 мВ/пКл |
3 нс |
150 мкс |
|
CSPA12-1B |
CPA21B |
15 мВ/пКл |
6 нс |
50 мкс |
|
CSPA13-1B |
CPA31B |
1,5 мВ/пКл |
20 нс |
50 мкс |
Общие характеристики
|
Характеристика |
Значение |
|
Количество каналов |
1 |
|
Разъёмы входа и высокого напряжения |
BNC/BNC |
|
Допустимое напряжение цепи смещения |
До 1 кВ |
|
Разделительная ёмкость |
4,7 нФ |
|
Напряжение питания |
+12 В |
|
Потребляемый ток |
Менее 10 мА |
|
Потребляемая мощность |
Менее 240 мВт |
|
Диапазон ненасыщенного выходного сигнала |
От −3 до +3 В |
|
Выходное смещение |
От −0,2 до +0,2 В |
|
Выходное сопротивление |
50 Ом |
|
Рабочая температура |
От −40 до +85 °C |
|
Масса |
250 г |
|
Размер без учёта разъёмов |
126 × 80 × 30 мм |
|
Размер с разъёмами |
165 × 80 × 30 мм |
Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.
Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.
FAST ComTec – производитель усилителей, анализаторов и систем регистрации импульсов для научных лабораторий.
