Поставщик
|
FAST ComTec GmbH |
|
Типы изделий
|
усилитель |
|
Артикул
|
CPA01C/CPA11C/CPA21C/CPA01C |
|
Вес
|
250 г |
|
Габаритные размеры
|
165 × 80 × 30 мм |
|
Тип изделия
|
предусилители |
|
Рабочая температура
|
−40-85 °C |
|
Количество каналов
|
1 |
|
Допустимое напряжение цепи смещения
|
До 1 кВ |
|
Напряжение питания
|
12 В |
|
Потребляемая мощность
|
Менее 240 мВт |
|
Потребляемый ток
|
Менее 10 мА |

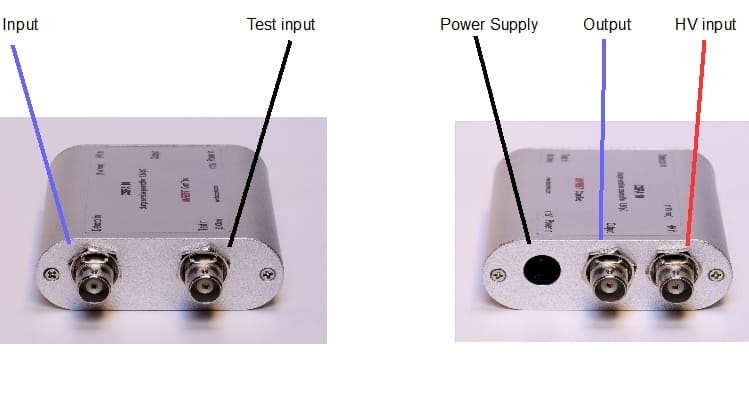

CSPA1X-1BS – серия одноканальных зарядочувствительных предусилителей для регистрации импульсов от полупроводниковых, газовых и других радиационных детекторов. Сигнальный вход выполнен на разъёме BNC, а для подачи высокого напряжения смещения предусмотрен отдельный разъём SHV.
Разделение сигнального и высоковольтного подключений снижает вероятность ошибочной коммутации и делает исполнение BNC/SHV удобным для измерительных установок, в которых на детектор необходимо подавать напряжение смещения до 1 кВ.
В серию входят четыре модели с чувствительностью от 1,4 В/пКл до 1,5 мВ/пКл. Это позволяет подобрать предусилитель как для регистрации слабых сигналов, так и для работы с детекторами, создающими значительный входной заряд.
Варианты исполнения

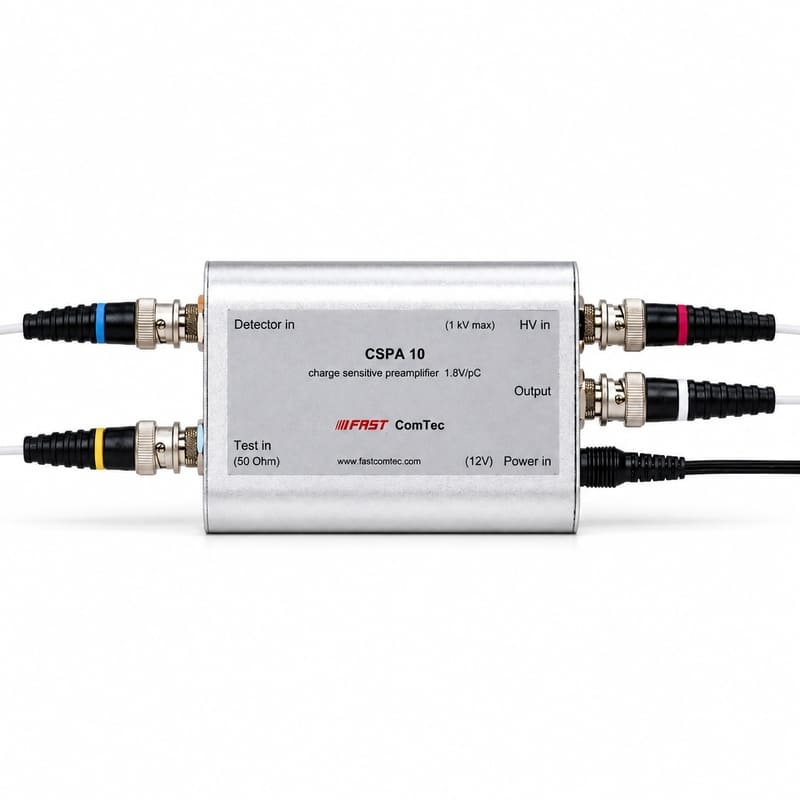

CSPA10-1BS – наиболее чувствительная модель серии. Подходит для измерения небольших зарядов и слабых импульсов, когда приоритетом является низкий уровень собственного шума.
CSPA11-1BS обеспечивает чувствительность 150 мВ/пКл и более широкий диапазон входных сигналов. Может применяться как универсальный промежуточный вариант.
CSPA12-1BS имеет чувствительность 15 мВ/пКл. Рассчитана на более крупные импульсы и обладает увеличенным динамическим диапазоном.
CSPA13-1BS с чувствительностью 1,5 мВ/пКл предназначена для детекторов, формирующих значительный заряд. Эта модель имеет наибольший диапазон измеряемого входного сигнала среди представленных исполнений.
Области применения:
- Спектрометрия рентгеновского и гамма-излучения;
- Системы с CdTe- и CZT-детекторами;
- Кремниевые PIN-фотодиоды;
- Лавинные фотодиоды;
- Газонаполненные детекторы;
- Радиометрические измерения;
- Лабораторные системы регистрации импульсов.
Технические характеристики:
Сравнение исполнений
|
Модель |
Артикул |
Чувствительность |

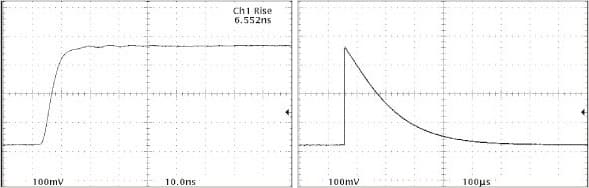

Время нарастания |
Время спада |
|
CSPA10-1BS |
CPA01C |
1,4 В/пКл |
7 нс |
140 мкс |
|
CSPA11-1BS |
CPA11C |
150 мВ/пКл |
3 нс |
150 мкс |
|
CSPA12-1BS |
CPA21C |
15 мВ/пКл |
6 нс |
50 мкс |
|
CSPA13-1BS |
CPA31C |
1,5 мВ/пКл |
20 нс |
50 мкс |
Общие характеристики
|
Характеристика |
Значение |
|
Количество каналов |
1 |
|
Разъём входа |
BNC |
|
Вход высокого напряжения |
SHV |
|
Допустимое напряжение цепи смещения |
До 1 кВ |
|
Разделительная ёмкость |
4,7 нФ |
|
Напряжение питания |
+12 В |
|
Потребляемый ток |
Менее 10 мА |
|
Потребляемая мощность |
Менее 240 мВт |
|
Диапазон ненасыщенного выходного сигнала |
От −3 до +3 В |
|
Выходное смещение |
От −0,2 до +0,2 В |
|
Выходное сопротивление |
50 Ом |
|
Рабочая температура |
От −40 до +85 °C |
|
Масса |
250 г |
|
Размер без учёта разъёмов |
126 × 80 × 30 мм |
|
Размер с разъёмами |
165 × 80 × 30 мм |
Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.
Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.
FAST ComTec – производитель усилителей, анализаторов и систем регистрации импульсов для научных лабораторий.
