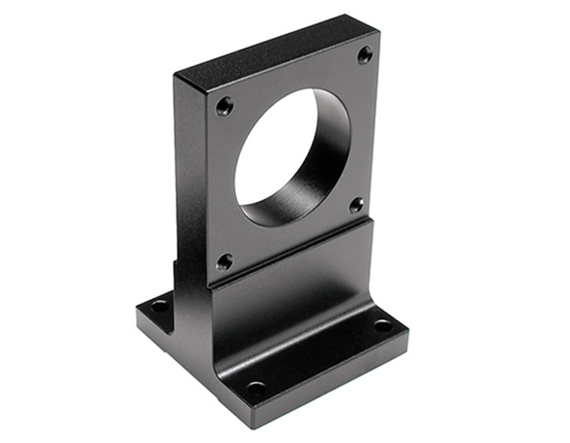

Вертикальный держатель для систем позиционирования, размер совместимой оптики: 40 мм, метрический

Описание

Вертикальный держатель для систем позиционирования, артикул 67-087, предназначен для установки и точной фиксации оптических компонентов диаметром 40 мм в составе лабораторных и промышленных оптических комплексов. Конструкция ориентирована на использование в метрических системах, что облегчает интеграцию с оптическими столами, рельсами и платформами, рассчитанными на миллиметровую разметку. Этот держатель служит связующим звеном между оптическим элементом и системой координат, задавая стабильное положение компонента в вертикальной ориентации относительно плоскости оптического стола или базы.

Корпус держателя спроектирован таким образом, чтобы обеспечить жёсткость и минимальную деформацию даже при многократных перестановках и подстройках. Высокое качество механической обработки, точное соблюдение размеров посадочных отверстий и опорных поверхностей гарантируют повторяемость позиции установленной оптики. Фиксация осуществляется посредством прижимных узлов, которые равномерно распределяют нагрузку по ободу компонента, снижая риск перекосов и внутренних напряжений в оптическом элементе. Это особенно важно в системах, чувствительных к малейшему смещению оптической оси.

Вертикальное исполнение держателя позволяет выстраивать многоуровневые и пространственно сложные оптические схемы, где компоненты расположены не только в горизонтальной плоскости, но и в различных наклонных или вертикальных конфигурациях. Такое решение удобно при организации многоступенчатых трактов, где требуется вывод луча на иной уровень, разворот направления распространения или введение дополнительных функциональных модулей. Производитель Edmund Optics обеспечивает совместимость своих механических элементов с широкой линейкой платформ, линейных направляющих и постов, что даёт пользователю гибкость в компоновке систем.

Характеристики

Основной параметр держателя — совместимость с оптикой диаметром 40 мм. Это типоразмер, востребованный в системах, где используются относительно крупные линзы, зеркала или фильтры, требующие устойчивого крепления. Посадочное гнездо обеспечивает точное центрирование компонента, а механические элементы фиксации позволяют надёжно удерживать его в процессе настройки и эксплуатации. Метрическое исполнение подразумевает использование стандартных резьб и отверстий под крепёж в миллиметровой системе, что упрощает стыковку с оптическими стойками, постами и базовыми плитами европейского и международного формата.

Держатель рассчитан на эксплуатацию в составе систем позиционирования, что подразумевает совместимость с вертикальными постами, линейными и вращательными модулями. Жёсткая рама и продуманная геометрия конструкции уменьшают влияние вибраций, что положительно сказывается на устойчивости оптической схемы и точности измерений. Поверхности, контактирующие с оптикой, обычно выполняются с высокой чистотой обработки и без острых кромок, чтобы исключить повреждение компонентов при установке и регулировке. Возможность тонкой подстройки положения достигается за счёт сочетания держателя с микрометрическими приводами и другими элементами точной механики.

Используемые материалы и покрытие обеспечивают устойчивость к коррозии и износу, что важно при длительной эксплуатации в лабораторных или промышленных условиях. Держатель сохраняет геометрию при изменениях температуры в разумных пределах, не внося заметных смещений оптической оси. Конструктивное исполнение ориентировано на многократное использование: оптика может устанавливаться и сниматься при необходимости модернизации или перенастройки системы, при этом посадочные размеры сохраняют точность и не требуют дополнительной доработки.

Отрасли применения

Вертикальный держатель для оптики диаметром 40 мм востребован в научно‑исследовательских лабораториях, где часто проводятся эксперименты с изменяемой геометрией оптических трактов. Он используется для крепления линз, зеркал, фильтров и других элементов в установках по лазерной оптике, интерферометрии, спектроскопии и фотометрии. Возможность интеграции в метрические системы делает его удобным решением для университетских лабораторий и исследовательских центров, где применяются стандартные оптические столы с миллиметровой разметкой.

В промышленной автоматизации и системах машинного зрения такой держатель применяется для монтажа оптики в измерительных головках, системах контроля качества и линиях визуального осмотра продукции. Вертикальная ориентация позволяет гибко выстраивать конфигурации с несколькими оптическими каналами, камерами или источниками освещения на различных уровнях. Это помогает реализовывать сложные схемы освещения и наблюдения, необходимые для точной идентификации дефектов, измерения геометрии изделий или считывания маркировки.

В лазерных технологических комплексах держатель используется для размещения оптики в трактах формирования и направляния луча. Он позволяет устанавливать поворотные зеркала, расширители, фокусирующие объективы и другие элементы, задающие требуемый профиль и путь распространения излучения. Благодаря совместимости с системами позиционирования изделие легко включается в модули, где требуется точная юстировка и стабильность положения. Это делает такой держатель базовым элементом при проектировании модульных оптических платформ для испытаний, настройки и серийных технологических процессов.

Описание семейства продуктов

• Совместимость с 30-мм, 40-мм, 70-мм и 125-мм трансляционными столиками TECHSPEC® со скрещенными роликами.
• Совместимость с поворотными и наклонно-поворотными столиками TECHSPEC®
• Используется для настройки этапов в конфигурации XYZ
• Конструкция из черного анодированного алюминия

Теперь мы предлагаем полную линейку переходных пластин и кронштейнов оси Z для объединения наших столиков TECHSPEC® в многоосевые системы позиционирования. Приобретая одноосные столики отдельно, кронштейны оси Z можно использовать для создания собственной комбинации X-Y-Z, используя различные варианты привода, варианты перемещения и даже стандартные варианты монтажа столика или столика в сквозное отверстие. Все кронштейны оси Z снабжены винтами с головкой под торцевой ключ (S.H.C.S.) для соединения двух ступеней шарикоподшипников вместе. Нижние переходные пластины обеспечивают простой и удобный способ установки 30-мм и 40-мм столиков на стандартную макетную плату. 70-мм и 125-мм столики крепятся непосредственно к плате. Все переходные пластины и кронштейны изготовлены из прочного анодированного алюминия черного цвета. Все стандартные профильные кронштейны имеют сквозной зазор.
