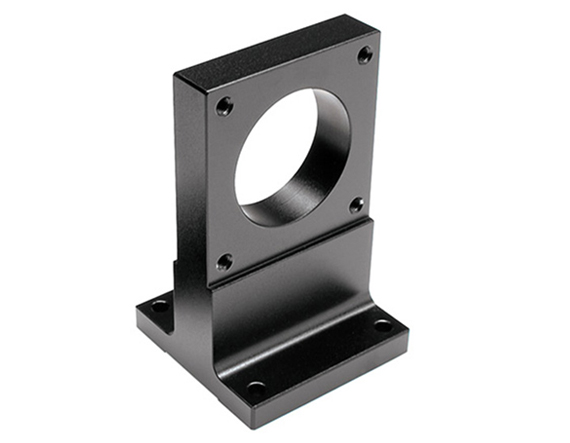

Вертикальный держатель для систем позиционирования, размер совместимой оптики: 125 мм, дюймовый

Описание

Вертикальный держатель предназначен для установки и точной фиксации оптических элементов в составе систем позиционирования на оптическом столе или рельсовой платформе. Конструкция представляет собой массивное основание с посадочным отверстием под оправу или линзу с посадочным диаметром 125 мм, а также дюймовую крепёжную резьбу для стыковки со стойками, штангами и прочей вспомогательной оснасткой. Изготавливается из алюминиевого сплава с последующей чернящей анодной обработкой, что снижает паразитные засветки и повышает коррозионную стойкость детали. Держатель ориентирован вертикально относительно оптической оси стенда, обеспечивая жёсткую и стабильную фиксацию компонента без смещений при вибрациях и температурных колебаниях в лабораторных условиях.

Характеристики

• Совместимый диаметр оптики: 125 мм
• Крепление: дюймовая резьба
• Материал: алюминиевый сплав, чернёное покрытие
• Ориентация: вертикальная
• Применение: сборка оптических систем позиционирования
• Высокая механическая жёсткость конструкции

Отрасли применения

Используется при построении лабораторных оптических стендов, в исследовательских и опытно-конструкторских работах, при сборке систем контроля качества, юстировочных стендов для лазерных и оптических приборов, а также в производстве прецизионных измерительных комплексов, где требуется устойчивая фиксация крупногабаритной оптики. Такие держатели часто комплектуются юстировочными винтами и шкалами, позволяющими вносить точную поправку положения оптики в процессе настройки стенда.

Описание семейства продуктов

• Совместимость с 30-мм, 40-мм, 70-мм и 125-мм трансляционными столиками TECHSPEC® со скрещенными роликами.
• Совместимость с поворотными и наклонно-поворотными столиками TECHSPEC®
• Используется для настройки этапов в конфигурации XYZ
• Конструкция из черного анодированного алюминия

Теперь мы предлагаем полную линейку переходных пластин и кронштейнов оси Z для объединения наших столиков TECHSPEC® в многоосевые системы позиционирования. Приобретая одноосные столики отдельно, кронштейны оси Z можно использовать для создания собственной комбинации X-Y-Z, используя различные варианты привода, варианты перемещения и даже стандартные варианты монтажа столика или столика в сквозное отверстие. Все кронштейны оси Z снабжены винтами с головкой под торцевой ключ (S.H.C.S.) для соединения двух ступеней шарикоподшипников вместе. Нижние переходные пластины обеспечивают простой и удобный способ установки 30-мм и 40-мм столиков на стандартную макетную плату. 70-мм и 125-мм столики крепятся непосредственно к плате. Все переходные пластины и кронштейны изготовлены из прочного анодированного алюминия черного цвета. Все стандартные профильные кронштейны имеют сквозной зазор.
