Описание

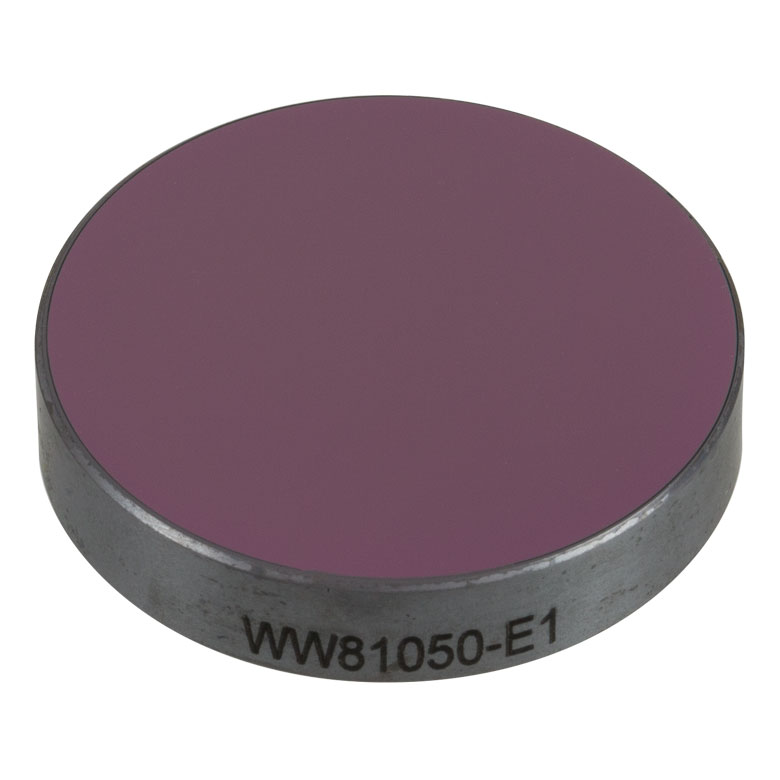

WW81050-E1 — оптический клин, Ø1", материал: Si, покрытие: 2 - 5 мкм. При выборе этой модификации определяющими являются перечисленные ниже параметры и её конструктивный интерфейс. Описание относится к конкретному артикулу, а не ко всем изделиям данного семейства.
В высокоточных измерениях учитывают оптическую длину пути через пластину, изменение фокуса при введении стекла и возможную хроматическую дисперсию. Геометрический размер следует согласовывать с диаметром пучка и необходимым полем, оставляя запас до крепёжной кромки.
Плоскопараллельная оптическая пластина вводится в световой тракт как прозрачное окно, защитный элемент или часть измерительной схемы, тогда как клин разделяет паразитные отражения по углу. Даже при одинаковом материале эти формы решают разные оптические задачи, поэтому нельзя оценивать их только по диаметру.
Потери на прохождение складываются из поверхностного отражения, поглощения материала и рассеяния от микродефектов. Просветляющее покрытие рассчитывается для определённого диапазона длин волн и условий падения. Спектральное поведение кварца, сапфира, N-BK7, селенида цинка и других материалов существенно отличается.
При установке в оправу нельзя прилагать чрезмерное усилие к краю подложки: механическое напряжение способно деформировать волновой фронт и создать паразитное двулучепреломление. Для точных схем проверяют чистоту обеих поверхностей, направление клина и положение отражённого пучка.
Особенность «материал: Si» влияет на работу изделия в выбранной оптической или механической схеме. Спектральные, термические и химические характеристики нельзя переносить на другое исполнение без проверки материала и рабочей среды.
Указанный для модели параметр «покрытие: 2 - 5 мкм» необходимо учитывать при согласовании с источником, приёмником и соседними оптическими элементами. Значение относится к данному изделию и не является автоматически допуском для других исполнений.
Характеристики
- Артикул: WW81050-E1
- Тип изделия: Оптический клин
- Ø1"
- материал: Si
- покрытие: 2 - 5 мкм
Отрасли применения
- Защитные окна и контроль паразитных отражений
- Интерферометрические и спектроскопические измерения
- Формирование оптических трактов лазерных приборов
