Описание

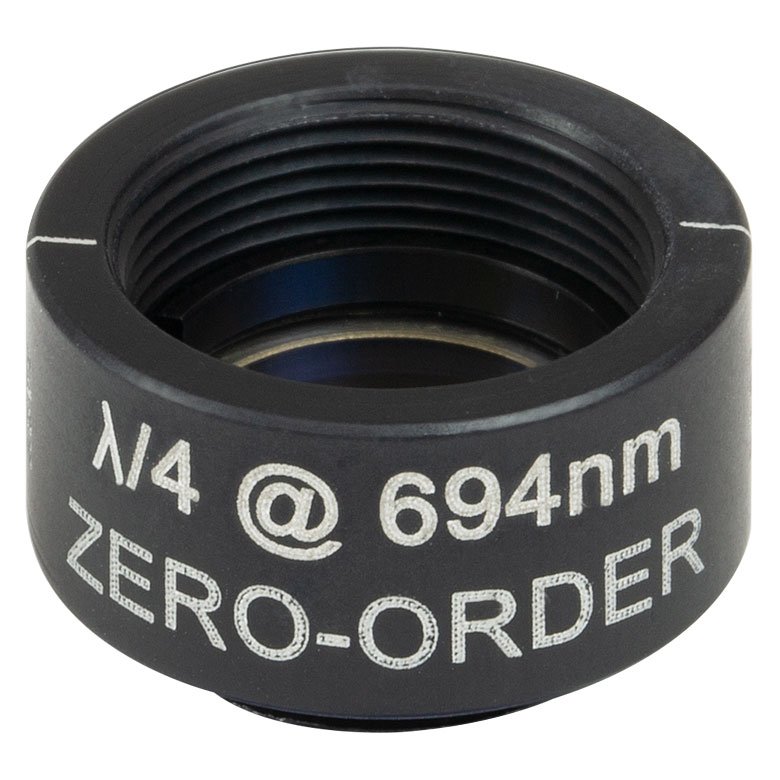

WPQSM05-694 — это четвертьволновая пластинка нулевого порядка диаметром 1/2 дюйма, установленная в оправу с резьбой SM05 (0.535"-40), с рабочей длиной волны 694 нм, производства Thorlabs. Пластинка построена по компаунд-технологии из двух пластин многопорядковой кристаллической кварцевой оптики, склеенных с ориентацией быстрой оси одной пластины совпадающей с медленной осью другой, что в результате даёт итоговую разность хода в четверть длины волны. Такая конструкция обеспечивает существенно меньшую зависимость ретардации от температуры и длины волны излучения по сравнению с обычными многопорядковыми пластинами того же номинала.
Между двумя кварцевыми пластинами устанавливается травленое кольцо из нержавеющей стали, обеспечивающее точный зазор, при этом все три элемента соединяются эпоксидным клеем исключительно за пределами апертуры пропускания пластины, что исключает попадание клея в оптический тракт. Готовая сборка размещается в анодированном алюминиевом корпусе с резьбой SM05, гравировка на котором указывает направление быстрой оси пластины, тип элемента (четвертьволновая пластина нулевого порядка) и расчётную рабочую длину волны. Резьба SM05 позволяет напрямую вкручивать пластину в поворотные оправы SM05 и другие компоненты линейки миниатюрной оптомеханики Thorlabs.
Рабочая длина волны 694 нм соответствует линии излучения рубинового лазера и близких к нему источников красного диапазона, что делает данную модель специализированным решением для приложений с этой конкретной длиной волны. Компаунд-технология зеро-ордер пластин обеспечивает более высокую стабильность оптических характеристик при колебаниях температуры окружающей среды по сравнению с однослойными многопорядковыми пластинами, что особенно важно в прецизионных поляризационных измерениях и системах управления состоянием поляризации лазерного излучения. Пластины данной линейки также доступны в исполнении Ø1" с резьбой SM1 для приложений с более широким пучком.
Характеристики
Диаметр оптики: Ø1/2" (12.7 мм). Крепление: резьба SM05 (0.535"-40). Рабочая длина волны: 694 нм. Тип: компаунд-пластина нулевого порядка (четвертьволновая) из двух многопорядковых кристаллических кварцевых пластин. Материал: кристаллический кварц, разделительное кольцо из нержавеющей стали, корпус из анодированного алюминия. Гравировка: направление быстрой оси, тип элемента, расчётная длина волны.
Отрасли применения
Пластина WPQSM05-694 применяется в лазерных системах на длине волны 694 нм, включая установки на основе рубинового лазера, для точного управления состоянием поляризации излучения. Она используется в поляризационной спектроскопии, интерферометрии и научных экспериментах, требующих преобразования линейной поляризации в круговую или эллиптическую на данной длине волны. Также пластина находит применение в фотонных лабораториях при построении оптических изоляторов и поляризационно-чувствительных измерительных схем.
