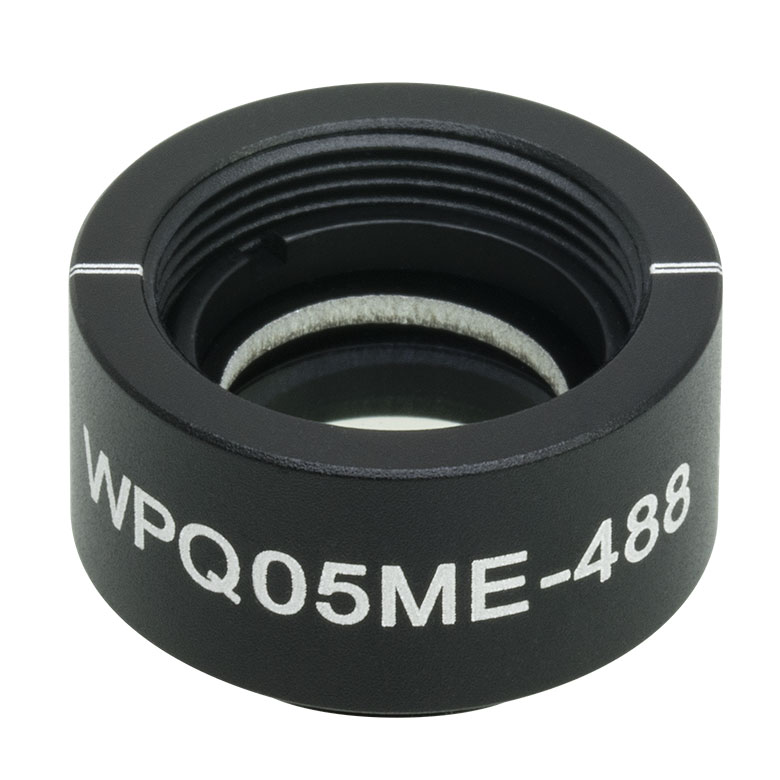

WPQ05ME-488 - Четвертьволновая пластинка нулевого порядка из ЖК полимера в оправе, Ø1/2", рабочая длина волны: 488 нм, резьба: SM05, Thorlabs

Описание

WPQ05ME-488 — это четвертьволновая фазовая пластинка нулевого порядка, изготовленная из жидкокристаллического полимера, диаметром 1/2 дюйма в оправе с резьбой SM05, оптимизированная для рабочей длины волны 488 нм (линия аргонового лазера, синий свет), производства Thorlabs. Четвертьволновая пластинка вносит фазовый сдвиг величиной четверть длины волны между двумя ортогональными компонентами поляризации проходящего излучения, что используется для преобразования линейно поляризованного света в циркулярно или эллиптически поляризованный и обратно, в зависимости от ориентации быстрой оси пластинки относительно плоскости поляризации входящего пучка.

Изготовление пластинки на основе жидкокристаллического полимера обеспечивает широкополосную ахроматическую компенсацию фазового сдвига при существенно меньшей толщине и массе оптического элемента по сравнению с традиционными кристаллическими пластинками нулевого порядка, а исполнение нулевого порядка обеспечивает значительно меньшую чувствительность заданного фазового сдвига к изменению температуры и угла падения пучка по сравнению с многопорядковыми пластинками. Оптимизация под длину волны 488 нм делает пластинку специализированным решением для приложений с использованием аргоновых ионных лазеров и полупроводниковых источников синего диапазона данной длины волны.

Резьба оправы SM05 (0.535"-40) обеспечивает удобную интеграцию пластинки в компактные оптические тубусы и держатели миниатюрного дюймового стандарта линейки Thorlabs, позволяя строить последовательные оптические сборки из нескольких малогабаритных компонентов в едином корпусе. Четвертьволновые пластинки данного типа широко применяются в поляризационной оптике для получения циркулярно поляризованного излучения, необходимого во многих спектроскопических, микроскопических и лазерных приложениях, работающих на длине волны 488 нм.

Характеристики

Рабочая длина волны: 488 нм. Тип пластинки: четвертьволновая, нулевого порядка. Материал: жидкокристаллический полимер. Диаметр оптического элемента: Ø1/2" (12.7 мм). Резьба оправы: SM05 (0.535"-40). Функция: преобразование линейной поляризации в циркулярную/эллиптическую и обратно.

Отрасли применения

Пластинка WPQ05ME-488 применяется для получения циркулярно поляризованного излучения на длине волны 488 нм в лазерных и оптических системах с аргоновыми и полупроводниковыми источниками синего диапазона. Она используется в спектроскопии и флуоресцентной микроскопии, где требуется точный контроль состояния поляризации возбуждающего излучения. Также пластинка находит применение в фотонных лабораториях при построении поляризационно-чувствительных измерительных и лазерных схем.
