WPMQ05M-1310 - Четвертьволновая фазовая пластинка множественного порядка, Ø1/2", оправа: Ø1", просветляющее покрытие: 1310 нм, Thorlabs

Описание

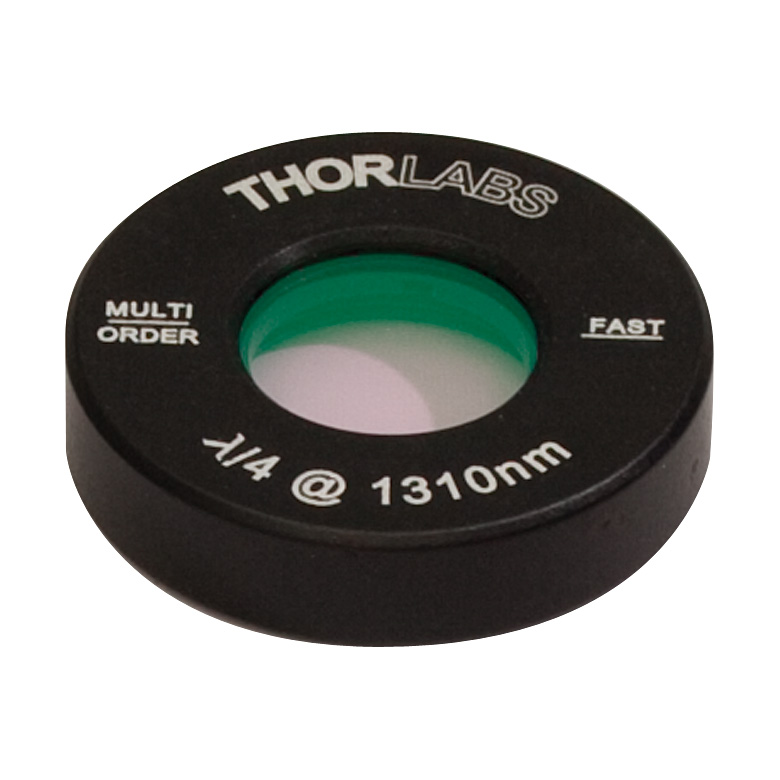

Четвертьволновая фазовая пластинка WPMQ05M-1310 представляет собой фазовый элемент множественного порядка, рассчитанный на длину волны 1310 нм. Она используется для преобразования линейной поляризации в круговую и обратно, а также для формирования эллиптических состояний поляризации. Пластинка Ø1/2" установлена в оправу Ø1", что облегчает монтаж в стандартных держателях и линзотрубах. Множественный порядок означает, что суммарная толщинная задержка превышает четверть длины волны на многих длинах волн, однако калибрована так, чтобы на 1310 нм обеспечивать эффективную задержку λ/4.

WPMQ05M-1310 относится к линейке многопорядковых четвертьволновых пластинок Thorlabs, предназначенных для работы в телекоммуникационном диапазоне вокруг 1310 нм. Такие элементы применяются в волоконных системах, оптических модуляторах и схемах управления поляризацией. Оправа Ø1" обеспечивает надёжное крепление в различных оптомеханических держателях. Пластинка позволяет создавать круговую и эллиптическую поляризацию при комбинации с полуволновыми пластинками и линейными поляризаторами.

Характеристики

Диаметр оптического элемента WPMQ05M-1310 составляет 12.7 мм (Ø1/2"), а оправы – Ø1". Пластинка изготовлена из двулучепреломляющего материала (например, кварца) и обеспечивает фазовую задержку около λ/4 на длине волны 1310 нм. Как многопорядковый элемент, она имеет суммарную толщину, дающую задержку, кратную λ/4, что приводит к повышенной чувствительности к длине волны по сравнению с пластинками нулевого порядка. Поверхности пластинки снабжены просветляющим покрытием, оптимизированным для диапазона около 1310 нм.

Оптическое качество поверхности и волновая аберрация соответствуют стандартам для фазовых пластинок, обеспечивая низкое рассеяние и хорошую сохранность фронта волны. Оправа Ø1" совместима с большинством стандартных держателей Thorlabs. Пластинка рассчитана на работу с умеренными мощностями телеком‑лазеров. Маркировка осей и ориентации облегчает настройку и интеграцию в поляризационные схемы.

Отрасли применения

WPMQ05M-1310 используется в телекоммуникационных системах для управления поляризацией в волоконных линиях и узлах, работающих на 1310 нм. Она применяется в поляризационных контроллерах, модуляторах и схемах когерентной связи, где важно заданное состояние поляризации. Четвертьволновая пластинка позволяет формировать круговую поляризацию для минимизации поляризационно‑зависимых эффектов.

В лабораторной фотонике WPMQ05M-1310 служит элементом в стендах для исследования поляризационных эффектов, тестирования оптических компонентов и калибровки поляриметров. Она используется в комбинации с линейными поляризаторами для построения поляризационных фазовых пластинок, анализаторов и систем управления поляризацией. Множественный порядок делает её экономичным решением для задач, не требующих максимальной полосы по длине волны, но нуждающихся в фазовом элементе на 1310 нм.
