Описание

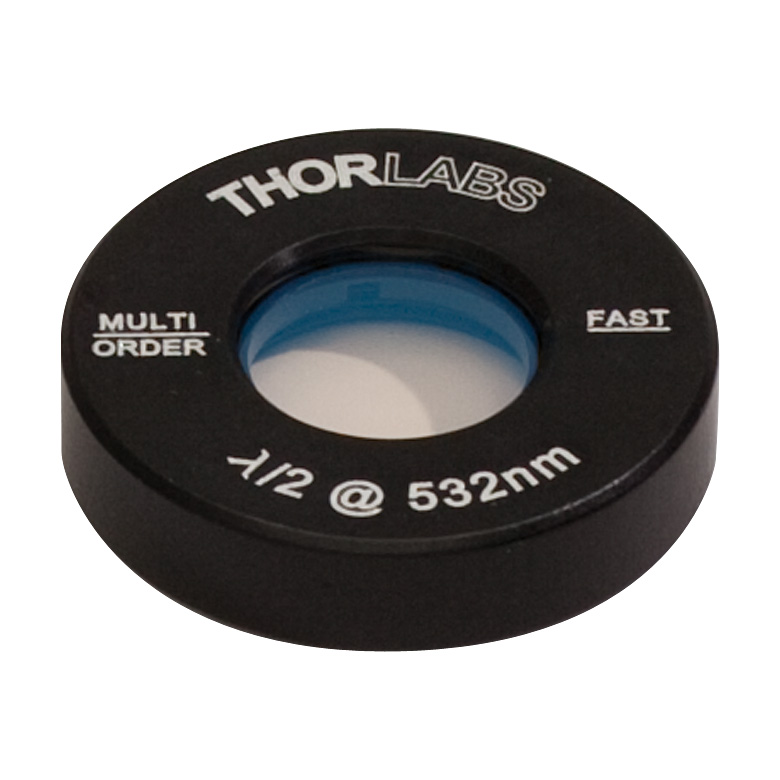

WPMH05M-532 — это полуволновая фазовая пластинка множественного порядка диаметром 1/2 дюйма, установленная в оправу диаметром 1 дюйм, с двусторонним просветляющим покрытием для рабочей длины волны 532 нм, производства Thorlabs. Пластинка изготовлена из кристаллического кварца — материала, отличающегося высокой лучевой стойкостью и стабильностью оптических свойств, что делает данный компонент пригодным для работы с высокоэнергетичным лазерным излучением. Полуволновые пластины предназначены для поворота плоскости линейной поляризации проходящего излучения на угол, вдвое превышающий угол между плоскостью поляризации входного света и оптической осью пластины.
В отличие от пластин нулевого порядка, множественный порядок данной пластины означает, что требуемая разность хода набирается за счёт большего количества длин волн, что делает такую пластину более чувствительной к изменению температуры и длины волны, но при этом позволяет получить более компактную и механически прочную конструкцию. Пластина установлена в воздушном зазоре внутри корпуса оправы, что обеспечивает высокую лучевую стойкость и минимизирует термооптические эффекты при работе с мощным лазерным излучением. Точность изготовления обеспечивает отклонение луча не более 10 угловых секунд и точность ретардации на уровне λ/200.
Оправа диаметром 1 дюйм с внешним диаметром активной апертуры около 10 мм (0.39 дюйма) совместима со стандартными держателями оптики и оправами линейки оптомеханики Thorlabs, что упрощает интеграцию пластины в существующие оптические сборки. Просветляющее покрытие на рабочей длине волны 532 нм минимизирует френелевские потери на поверхностях пластины, повышая эффективность пропускания системы. При необходимости пластина может быть извлечена из корпуса оправы для использования в качестве неоправленного оптического элемента диаметром 12.7 мм.
Характеристики
Диаметр оптического элемента: Ø1/2" (12.7 мм), диаметр оправы: Ø1" (25.4 мм). Материал: кристаллический кварц, тип пластины: множественный порядок (не нулевого порядка). Рабочая длина волны: 532 нм, просветляющее покрытие с обеих сторон. Точность ретардации: λ/200. Отклонение луча: <10 угловых секунд. Апертура: Ø10.0 мм. Поверхность воздушного зазора обеспечивает повышенную лучевую стойкость.
Отрасли применения
Пластинка WPMH05M-532 применяется в лазерных системах на длине волны 532 нм для точного управления состоянием поляризации излучения, например, в схемах регулировки мощности с поляризационными светоделителями. Она используется в научных лабораториях и промышленных лазерных установках для нелинейной оптики, микроскопии и голографии. Также пластина находит применение в системах точного контроля мощности твердотельных лазеров с удвоением частоты, где требуется высокая лучевая стойкость оптических компонентов.
