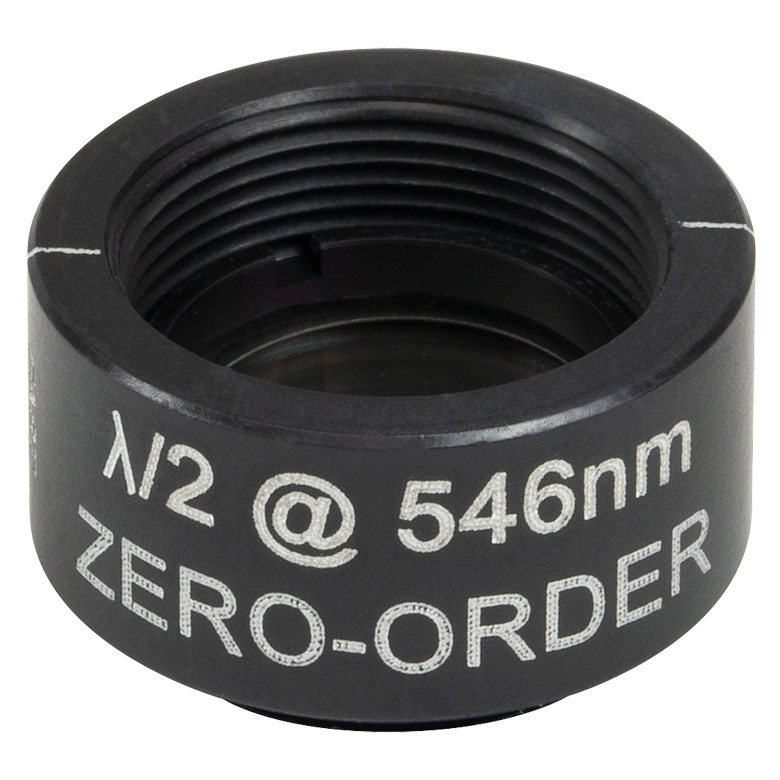

WPHSM05-546 - Полуволновая пластинка нулевого порядка, Ø1/2", резьба оправы: SM05, рабочая длина волны: 546 нм, Thorlabs

Описание

Полуволновая пластинка нулевого порядка WPHSM05-546 предназначена для управления состоянием линейной поляризации света на длине волны 546 нм. Она реализована на основе кристаллического кварца и смонтирована в оправу Ø1/2" с резьбой SM05, что облегчает установку в линзотрубах и каркасных системах. Нулевой порядок означает, что эффективная фазовая задержка между ортогональными компонентами поля соответствует половине длины волны, при минимальном влиянии дисперсии и толщины пластинки. Благодаря этому пластинка обеспечивает стабильную и точно определённую трансформацию поляризации даже при небольших изменениях длины волны вокруг номинального значения.

Используя полуволновую пластинку, можно поворачивать направление линейной поляризации на удвоенный угол относительно ориентации оптической оси пластинки. Это делает WPHSM05-546 удобным инструментом для настройки поляризации лазерных пучков, согласования поляризационных состояний с оптическими элементами, а также для управления интенсивностью в поляризационных аттенюаторах. Нулевая порядокная конструкция снижает чувствительность к температурным и спектральным изменениям, что важно при работе с прецизионными измерениями. Оправа с резьбой SM05 позволяет интегрировать пластинку в стандартные SM05‑совместимые держатели, фильтровые кубы и другие оптомеханические компоненты.

Характеристики

Диаметр оптического элемента WPHSM05-546 составляет 12.7 мм (Ø1/2"), при этом пластинка установлена в оправу Ø1" с внешней резьбой SM05, что обеспечивает совместимость с линзотрубами и каркасными системами. Материал пластинки – кристаллический кварц, обладающий стабильными оптическими свойствами и высоким порогом повреждения. Фазовая задержка соответствует половине длины волны (λ/2) при 546 нм, а точность выдерживания задержки достигает уровня λ/300. Пластинка имеет низкую волновую аберрацию (типично λ/10 на длине волны 633 нм) и высокое качество поверхности (20‑10 scratch‑dig), что минимизирует рассеяние и потери качества фронта волны.

Антиотражающее покрытие оптимизировано для длины волны 546 нм и обеспечивает отражение менее 0.25% на поверхность, повышая общую пропускание системы. Конструкция нулевого порядка достигается за счёт сочетания двух пластин или эквивалентной схемы, что уменьшает эффективную толщину и зависимость задержки от длины волны. Оптическая ось пластинки чётко ориентирована и маркирована, что облегчает установку и точную настройку угла. Монтаж в стандартную оправу позволяет использовать пластинку в широком диапазоне лабораторных и промышленных приложений без необходимости специальной механики.

Отрасли применения

WPHSM05-546 применяется в оптических лабораториях для управления поляризацией лазерных и ламповых источников зелёного диапазона, включая спектральные линии ртутных ламп и лазеров на 532–546 нм. Пластинка используется в поляризационных оптических схемах, где необходимо вращать поляризацию без потерь интенсивности, а также в системах контроля и стабилизации поляризации. Она востребована в установках интерферометрии, спектроскопии и метрологии, где точная настройка поляризационного состояния критична для качества измерений.

В прикладной фотонике полуволновые пластинки нулевого порядка применяются в лазерной обработке материалов, системах оптической связи, поляризационных мультиплексорах и анализаторах. WPHSM05-546 благодаря стандартному размеру и резьбе SM05 легко интегрируется в существующие оптомеханические платформы Thorlabs и других производителей. Она служит ключевым элементом при построении экспериментальных стендов с управлением поляризацией, включая калибровку детекторов, настройку поляризационных фильтров и формирование требуемого состояния поляризации в оптическом канале.
