Описание

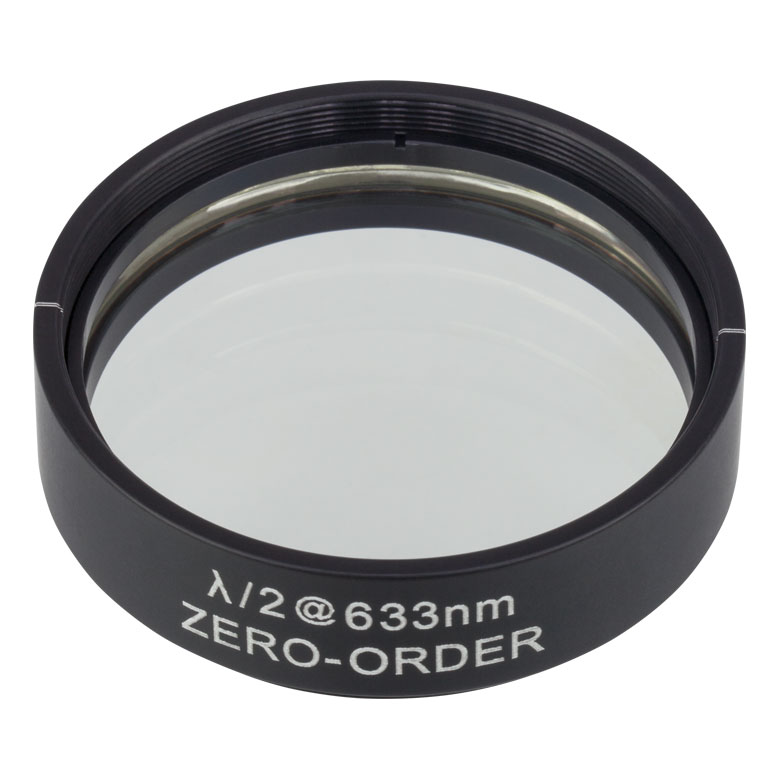

WPH20ME-633 — это полуволновая пластинка нулевого порядка из жидкокристаллического полимера диаметром 2 дюйма, установленная в оправу с резьбой SM2 (2.035"-40), с рабочей длиной волны 633 нм, производства Thorlabs. Пластинка изготовлена из слоя жидкокристаллического полимера, ламинированного между двумя стеклянными пластинами N-BK7, что обеспечивает механическую защиту чувствительного поляризационного слоя и стабильность его оптических характеристик. Такая конструкция позволяет получить истинную полуволновую пластинку нулевого порядка с существенно меньшей чувствительностью к отклонениям длины волны и температуры по сравнению с пластинами множественного порядка.
Резьба SM2 на внешней и внутренней стороне оправы обеспечивает прямую интеграцию пластины в оптические сборки на основе тубусов и переходников линейки SM2 Thorlabs, а гравировка на боковой поверхности оправы указывает направление быстрой оптической оси пластины для удобства правильной ориентации при монтаже. Полимерные пластины данной серии обеспечивают точность ретардации лучше λ/100 и пропускание не менее 98 процентов на рабочей длине волны, что делает их эффективным решением для точного управления поляризацией видимого лазерного излучения на длине волны 633 нм, характерной для гелий-неоновых лазеров.
Прозрачная апертура пластины диаметром 2 дюйма составляет около 48.3 мм, что покрывает большую часть площади оправы и позволяет работать с широкими лазерными пучками без виньетирования. Диапазон рабочих температур пластины составляет от минус 20 до плюс 60 градусов Цельсия, а качество обработки поверхности соответствует стандарту 60-40 по шкале скретч-дигг. Такие характеристики делают полимерную полуволновую пластину удобной альтернативой традиционным кристаллическим пластинам нулевого порядка в случаях, когда важны компактность, широкая апертура и низкая стоимость производства.
Характеристики
Диаметр оптики: Ø2" (50.8 мм), крепление: резьба SM2 (2.035"-40) внутренняя и внешняя. Материал: жидкокристаллический полимер между стёклами N-BK7. Рабочая длина волны: 633 нм (тип: полуволновая пластина истинного нулевого порядка). Точность ретардации: <λ/100 при рабочей длине волны. Пропускание: ≥98%. Апертура: Ø1.90" (Ø48.3 мм). Рабочий диапазон температур: от -20 до +60 °C.
Отрасли применения
Пластина WPH20ME-633 применяется в лазерных системах на длине волны 633 нм для точного управления поляризацией широких пучков, включая гелий-неоновые лазеры и красные диодные лазеры. Она используется в интерферометрии, голографии и системах точных оптических измерений, где важна широкая апертура и высокая точность ретардации. Также пластина находит применение в научных лабораториях и системах телекоммуникаций при построении поляризационно-чувствительных оптических трактов.
