WG91050 - Ge плоскопараллельные пластинки, Ø1", без покрытия, Thorlabs

Описание

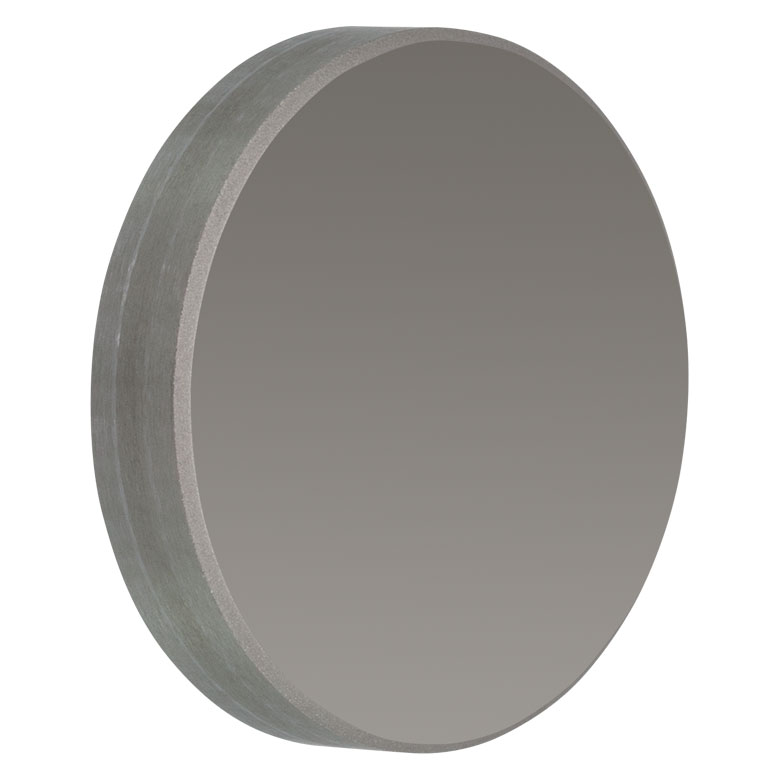

WG91050 — это широкополосное прецизионное плоскопараллельное окно диаметром 1 дюйм из монокристаллического германия без антиотражающего покрытия, производства Thorlabs, рассчитанное на пропускание излучения в спектральном диапазоне от 2 до 16 мкм. Германий обладает высоким показателем преломления и отличной механической твёрдостью, что делает его востребованным материалом для оптических элементов, работающих в среднем инфракрасном диапазоне. Непокрытая версия окна пропускает свет во всём указанном диапазоне без ограничений, накладываемых узкополосным просветляющим покрытием, что делает её универсальным решением для широкополосных ИК-приложений.

Толщина пластинки составляет 5.0 мм при допуске по толщине ±0.1 мм, а величина непараллельности рабочих поверхностей не превышает 1 угловой минуты, что обеспечивает минимальное отклонение хода луча при прохождении через окно. Плоскостность поверхности сохраняется на уровне не хуже λ по всей рабочей апертуре, а качество обработки поверхности соответствует классу 40-20 по шкале скретч-дигг. Такие параметры обеспечивают предсказуемое оптическое поведение окна в прецизионных измерительных и лазерных системах среднего ИК-диапазона.

Благодаря своим свойствам германиевое окно WG91050 также может использоваться как длинноволновый фильтр, эффективно блокирующий видимое и близкое инфракрасное излучение с длиной волны короче 2 мкм. Отсутствие покрытия делает окно устойчивым к деградации, характерной для многослойных диэлектрических покрытий при работе в сложных условиях окружающей среды. Такое сочетание характеристик делает WG91050 подходящим решением как для лабораторных измерительных стендов, так и для промышленных инфракрасных приборов.

Характеристики

Материал: монокристаллический германий (Ge). Диаметр: Ø1" (25.4 мм), толщина: 5.0 мм. Спектральный диапазон пропускания: 2–16 мкм (без покрытия). Непараллельность: <1 угловой минуты, плоскостность: ≤λ по рабочей апертуре. Качество поверхности: 40-20 скретч-дигг.

Отрасли применения

Окно WG91050 применяется в спектроскопии среднего инфракрасного диапазона и тепловизионных системах для передачи и фильтрации ИК-излучения. Оно используется в лазерных системах на основе CO2-лазеров и квантово-каскадных лазеров, где требуется прозрачность в диапазоне длинноволнового ИК. Также окно находит применение в промышленных приборах контроля процессов и научных исследованиях материаловедения, работающих в среднем ИК-спектре.
