Описание

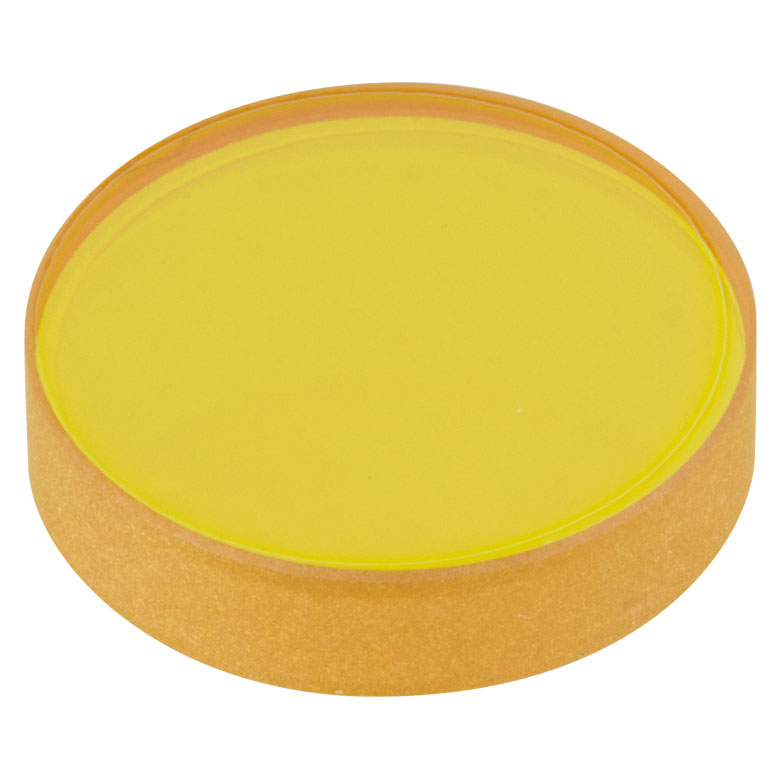

Thorlabs WG70530-D представляет собой круглую плоскопараллельную пластинку диаметром 1/2", изготовленную из селенида цинка. Просветляющее покрытие рассчитано на диапазон 1,65–3 мкм, благодаря чему компонент подходит для инфракрасной спектроскопии, лазерных систем и защиты приемников, работающих в соответствующей спектральной области. Плоскопараллельная геометрия позволяет пропускать излучение без намеренного изменения его сходимости.
Селенид цинка обладает хорошим пропусканием в широком инфракрасном диапазоне и применяется в окнах, линзах и других компонентах ИК-приборов. Диаметр 12,7 мм удобен для компактных тубусных систем, детекторных модулей и лабораторных держателей. Покрытие D уменьшает отражение в диапазоне 1,65–3 мкм, повышая полезное пропускание и снижая интенсивность обратных бликов по сравнению с непокрытой пластинкой.
Компонент может использоваться как защитное окно, разделитель сред, подложка либо компенсирующая пластина. При установке в сходящийся пучок плоскопараллельный элемент вызывает небольшое осевое смещение фокуса. При наклонном падении появляется боковое смещение пучка, величина которого зависит от толщины, показателя преломления и угла. Эти эффекты следует учитывать в точных визуализирующих и интерферометрических системах.
ZnSe является сравнительно мягким материалом и требует аккуратного обращения. Поверхность нельзя тереть загрязненной салфеткой или касаться металлическим инструментом. Поврежденный компонент не следует самостоятельно шлифовать, сверлить или разрушать; обращение и утилизация выполняются с учетом требований безопасности для материала.
Характеристики
- Производитель: Thorlabs.
- Модель: WG70530-D.
- Тип: круглая плоскопараллельная пластинка.
- Диаметр: 1/2", или 12,7 мм.
- Материал: селенид цинка, ZnSe.
- Рабочий диапазон покрытия: 1,65–3 мкм.
- Спектральная область: инфракрасный диапазон.
- Основная функция: пропускание и защита ИК-оптического тракта.
Особенности выбора и интеграции
Пластинку удерживают в оправе без жесткого давления на торец. До очистки пыль удаляют потоком чистого газа или оптической грушей. При работе с лазером оценивают обратные отражения и допустимую плотность мощности. Если пластинка используется как защитное окно корпуса, герметичность, допустимое давление и температурные нагрузки рассчитывают отдельно. Небольшой наклон может отвести блик, но изменит положение прошедшего пучка.
Отрасли применения
- ИК-спектроскопия в диапазоне 1,65–3 мкм.
- Защита инфракрасных фотодетекторов.
- Лазерные системы среднего ИК-диапазона.
- Газоанализаторы и оптические сенсоры.
- Научные лабораторные установки.
- Инфракрасные источники и измерительные головки.
- Оптические приборы с компактной апертурой.
