Описание

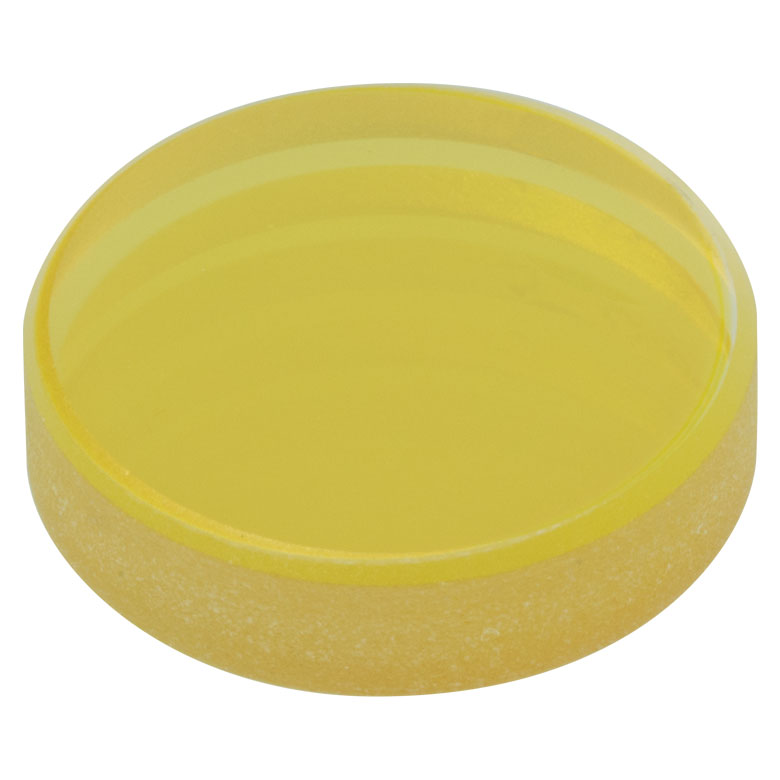

Плоскопараллельная пластинка Thorlabs WG50530-D изготовлена из фторида кальция и имеет формат диаметром 1/2". Покрытие рассчитано на диапазон 1,65–3,0 мкм, поэтому компонент предназначен для ближнего и среднего инфракрасного излучения. Пластинка используется как защитное окно, спектральный разделительный элемент, вакуумный интерфейс или часть оптического тракта, где требуется пропускание ИК-света через плоскую подложку.
CaF2 отличается хорошей прозрачностью в широком инфракрасном диапазоне и подходит для систем, работающих с лазерами, источниками теплового излучения и ИК-спектрометрами. Плоскопараллельная форма не создает оптической силы, но изменяет оптическую длину пути и может вызывать слабые отражения от обеих поверхностей. При использовании в сходящемся пучке пластинка может влиять на положение фокуса и вносить дополнительные аберрации.
Диаметр 12,7 мм совместим с большим количеством стандартных держателей Thorlabs. Покрытие оптимизировано для указанного диапазона и не должно рассматриваться как универсальное от 1,65 до 3,0 мкм при любом угле падения: спектральные характеристики зависят от геометрии и поляризации. Материал хрупкий, поэтому края и поверхности защищают от ударов и точечного прижима.
Характеристики
- Производитель: Thorlabs.
- Модель: WG50530-D.
- Тип: плоскопараллельная оптическая пластинка.
- Материал: фторид кальция, CaF2.
- Диаметр: 1/2", или 12,7 мм.
- Рабочий диапазон покрытия: 1,65–3,0 мкм.
- Спектральная область: ближний и средний ИК-диапазоны.
- Основная функция: пропускание ИК-излучения через плоское окно.
Особенности выбора и интеграции
Пластинку устанавливают в оправу с мягкой равномерной опорой. Перед монтажом проверяют ориентацию покрытой поверхности и отсутствие сколов. Для снижения обратного отражения можно использовать небольшой наклон, если это допускает схема. При вакуумном применении необходимо отдельно подтвердить толщину, герметизацию и допустимую разность давлений. Очищают CaF2 только разрешенными средствами без сильного механического воздействия.
Отрасли применения
- ИК-спектроскопия.
- Лазерные системы диапазона 1,65–3,0 мкм.
- Тепловые и газоаналитические приборы.
- Защитные окна ИК-детекторов.
- Оптические вакуумные камеры.
- Фотоника среднего инфракрасного диапазона.
- Научные лабораторные установки.
