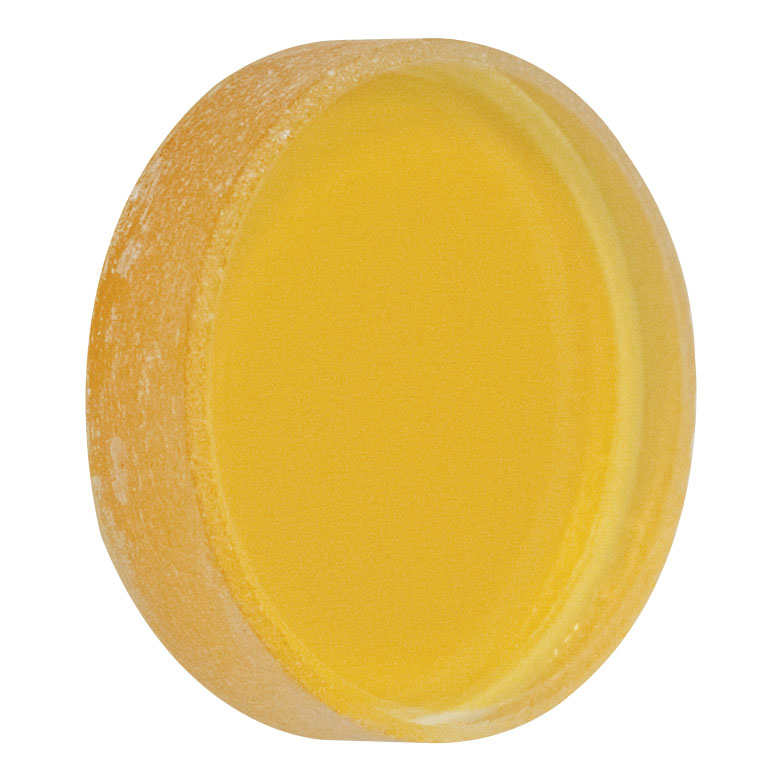

WG00530-E - Плоскопараллельная пластинка, материал: BaF2, Ø1/2", покрытие: 3 - 5 мкм, Thorlabs

Описание

WG00530-E — это широкополосное прецизионное плоскопараллельное окно диаметром 1/2 дюйма из фторида бария (BaF2) с двухсторонним антиотражающим покрытием, оптимизированным для диапазона от 2 до 5 мкм, производства Thorlabs. Компактный форм-фактор данного окна делает его удобным для встраивания в малогабаритные оптические модули и приборы, где полноразмерное окно диаметром 1 дюйм не подходит по конструктивным ограничениям. Материал BaF2 обеспечивает широкополосную прозрачность от 200 нм до 11 мкм, что придаёт данному компоненту универсальность применения в различных спектральных диапазонах при сохранении специализированного покрытия для среднего ИК-диапазона.

Толщина окна составляет 3.0 мм при допуске по толщине ±0.3 мм, а непараллельность рабочих поверхностей не превышает 1 угловой минуты, обеспечивая минимальные оптические искажения при прохождении излучения. Плоскостность рабочей поверхности удерживается на уровне λ/4 по рабочей апертуре, а качество обработки поверхности соответствует классу 40-20 по шкале скретч-дигг, что отвечает стандартам прецизионной оптики Thorlabs. Нанесённое антиотражающее покрытие снижает среднюю отражательную способность до уровня менее 1.25% в диапазоне 2–5 мкм, существенно повышая эффективность передачи оптического сигнала.

Устойчивость фторида бария к высокоэнергетическому излучению делает данное окно подходящим выбором для компактных лазерных систем среднего инфракрасного диапазона, где требуется надёжная работа при значительных уровнях оптической мощности. Малый диаметр окна также способствует снижению массы и габаритов конечного оптического узла, что особенно важно для портативных и встраиваемых приборов. Такая комбинация свойств делает WG00530-E практичным решением для миниатюрных систем спектроскопии и газового анализа.

Характеристики

Материал: фторид бария (BaF2) с двухсторонним АР-покрытием. Диаметр: Ø1/2" (12.7 мм), толщина: 3.0 мм. Диапазон АР-покрытия: 2–5 мкм, средняя отражательная способность <1.25%. Диапазон пропускания подложки: 200 нм – 11 мкм. Плоскостность: λ/4 по рабочей апертуре, качество поверхности: 40-20 скретч-дигг.

Отрасли применения

Окно WG00530-E применяется в компактных системах инфракрасной спектроскопии и портативных газоанализаторах, работающих в диапазоне 2–5 мкм. Оно используется в миниатюрных лазерных модулях среднего ИК-диапазона, где важны малые габариты оптического компонента. Также окно находит применение в научных лабораториях при построении компактных оптических трактов, требующих широкополосной прозрачности материала BaF2.
