WFS40-14AR - Датчик Шака-Гартмана, апертура: 11.26 мм x 11.26 мм, массив микролинз: шаг - 300 мкм, просветляющее покрытие, рабочий диапазон: 400 - 900 нм, дюймовая резьба, Thorlabs

Описание

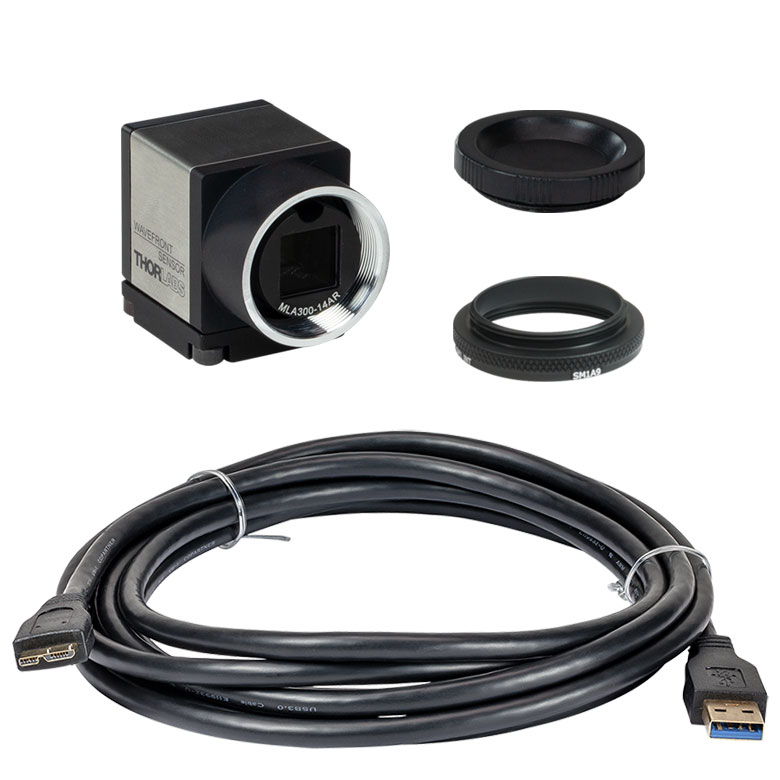

WFS40-14AR представляет собой датчик волнового фронта Шака Гартмана Thorlabs с массивом микролинз шагом 300 мкм. Устройство предназначено для анализа формы волнового фронта и распределения интенсивности падающего пучка, что делает его востребованным при настройке лазерных источников, проверке качества оптических компонентов и диагностике состояния сложных фотонных систем. Серия WFS40 ориентирована на работу с увеличенной квадратной апертурой 11.26 мм x 11.26 мм, что делает такие датчики удобными для анализа более широких пучков и интеграции в измерительные схемы, где важно охватывать значительную площадь волнового фронта. Такое исполнение удобно для точных лабораторных и прикладных измерений, когда требуется стабильный датчик с заранее заданной конфигурацией массива микролинз и понятными условиями интеграции. Исполнение с креплением дюймовая резьба облегчает монтаж в стандартные лабораторные и приборные механические сборки.

Рабочая конфигурация с шагом микролинз 300 мкм определяет характер дискретизации измеряемого фронта и позволяет адаптировать датчик под конкретный тип задачи. Шаг микролинз 300 мкм удобен для конфигураций, где важно получить устойчивую работу при контроле волнового фронта и сохранить практичную интеграцию датчика в прикладную измерительную систему. Исполнение поверхности просветляющее покрытие и рабочий диапазон 400 - 900 нм дополнительно согласуют датчик с выбранной спектральной областью. Диапазон 400 - 900 нм охватывает видимую и ближнюю инфракрасную область, что делает датчик практичным для лазерной техники, фотонных экспериментов, настройки излучателей и контроля качества пучка в распространенных прикладных схемах. Это делает модель удобным выбором для систем, где важно получить воспроизводимые измерения без необходимости менять оптическую конфигурацию датчика между сериями испытаний.

В инженерной практике датчики такого класса применяются при юстировке, сравнении режимов работы лазера, анализе влияния оптических элементов на форму фронта и построении измерительных трактов с высокой повторяемостью. Они хорошо подходят для исследовательских лабораторий, производственных стендов, учебных установок и специализированных приборов. Использование отдельной конфигурации с фиксированным массивом микролинз удобно в тех случаях, когда задача стабильна по спектру и геометрии пучка, а от датчика требуется надежная и понятная работа в течение длительного времени.

Характеристики

• Тип изделия: датчик волнового фронта Шака Гартмана.
• Апертура: 11.26 мм x 11.26 мм.
• Массив микролинз: шаг 300 мкм.
• Исполнение поверхности: просветляющее покрытие.
• Рабочий диапазон: 400 - 900 нм.
• Механическое исполнение: дюймовая резьба.
• Назначение: измерение волнового фронта, анализ качества пучка и оценка аберраций.
• Формат применения: лазерные, исследовательские, диагностические и OEM системы.

Отрасли применения

• Лазерная техника и фотоника, измерение и контроль формы волнового фронта, настройка источников и оценка качества пучка.
• Адаптивная оптика, использование датчика в канале обратной связи для компенсации аберраций и повышения стабильности системы.
• Научные и университетские лаборатории, сборка исследовательских стендов, юстировка оптических трактов и сравнительные испытания.
• Приборостроение и OEM интеграция, встраивание в измерительные комплексы, диагностические модули и автоматизированные оптические системы.
• Производственный и сервисный контроль оптики, проверка состояния пучка, качества компонентов и корректности сборки лазерных узлов.
