Поставщик
|
АЗИМУТ ФОТОНИКС |
|
Типы изделий
|
блок питания |
|
Мощность
|
60 Вт |
|
Интерфейс
|
RS-232, USB, Ethernet |
|
Габаритные размеры
|
164,7 × 75 × 72,9 мм |
|
Входное питание
|
24 В |
|
Максимальный входной ток
|
5 А |
|
Выходное напряжение
|
0–30 кВ |
|
Выходной ток
|
0–2 мА |
|
Питание накала
|
0–5 В |
|
Выходное сопротивление цепей контроля
|
1 кОм |

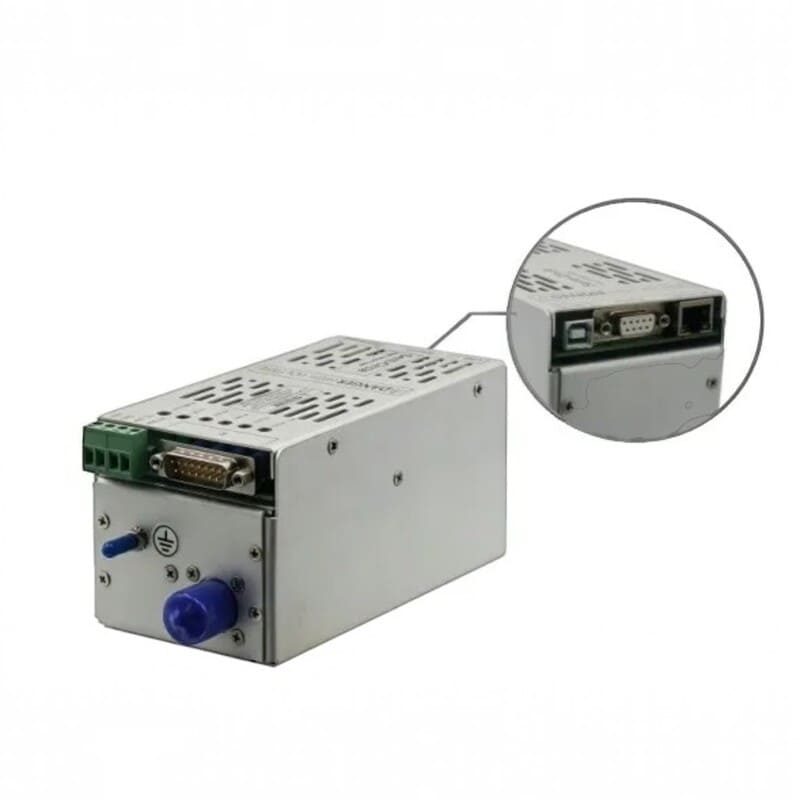

H30P60BN D обеспечивает питание рентгеновской трубки с регулируемым напряжением до 30 кВ и током до 2 мА. В устройстве предусмотрен отдельный выход для накала с настройкой тока и его предельного значения.
Для точной регулировки тока трубки применяется схема с обратной связью. Источник поддерживает цифровое и аналоговое управление, а сигналы мониторинга позволяют отслеживать выходные параметры. При изготовлении используются технология поверхностного монтажа и специальная высоковольтная герметизация.
Области применения:
- Питание рентгеновских трубок в составе рентгеновского оборудования;
- Управление напряжением и током трубки через цифровые интерфейсы или аналоговые входы;
- Питание накала с заданием ограничения тока и параметра предварительного прогрева.
Преимущества:
- Несколько способов управления. USB, Ethernet и RS-232 дополняются аналоговыми входами задания и локальными регулировками;
- Настройка накала. Предусмотрены регулировка тока, установка его предела и задание предварительного прогрева;
- Обратная связь по выходным параметрам. Отдельные сигналы позволяют контролировать напряжение, ток трубки и ток накала;
- Защита от превышения рабочих значений. Встроены защита от перенапряжения и превышения тока, а также ограничение тока накала;
- Подавление броска тока при запуске. Специальная схема уменьшает пиковый пусковой ток;
- Внешняя блокировка. Предусмотрена цепь interlock, которая должна оставаться замкнутой и при цифровом управлении.
Технические характеристики:
|
Параметры |
Значения |
|
Входное питание |
24 В постоянного тока ±10% |
|
Максимальный входной ток |
5 А |
|
Выходное напряжение |
0–30 кВ |
|
Выходной ток |
0–2 мА |
|
Максимальная выходная мощность |
60 Вт |
|
Питание накала |
0–5 В постоянного тока |
|
Ток накала |
0–3,5 А |
|
Ограничение тока накала |
Регулируемое |
|
Стабилизация напряжения при изменении нагрузки |
0,01% |
|
Стабилизация тока при изменении нагрузки |
0,01% |
|
Стабильность |
0,05% за 8 часов после 30 минут прогрева |
|
Разъём аналогового управления и мониторинга |
DB15, обозначение JB4 |
|
Температурный коэффициент |
0,01%/°C |
|
Аналоговое управление напряжением и током |
0–10 В |
|
Выходы мониторинга напряжения и тока |
0–10 В |
|
Точность мониторинга напряжения и тока |
±1% |
|
Входное сопротивление цепей задания |
10 МОм |
|
Выходное сопротивление цепей мониторинга |
1 кОм |
|
Цифровой интерфейс |
USB, Ethernet, RS-232 |
|
Разъём входных и выходных сигналов |
DB15, обозначение JB4 |
|
Масштаб сигнала контроля тока накала |
1 В соответствует 1 А |
|
Рабочая температура |
0…+50 °C |
|
Температура хранения |
−40…+85 °C |
|

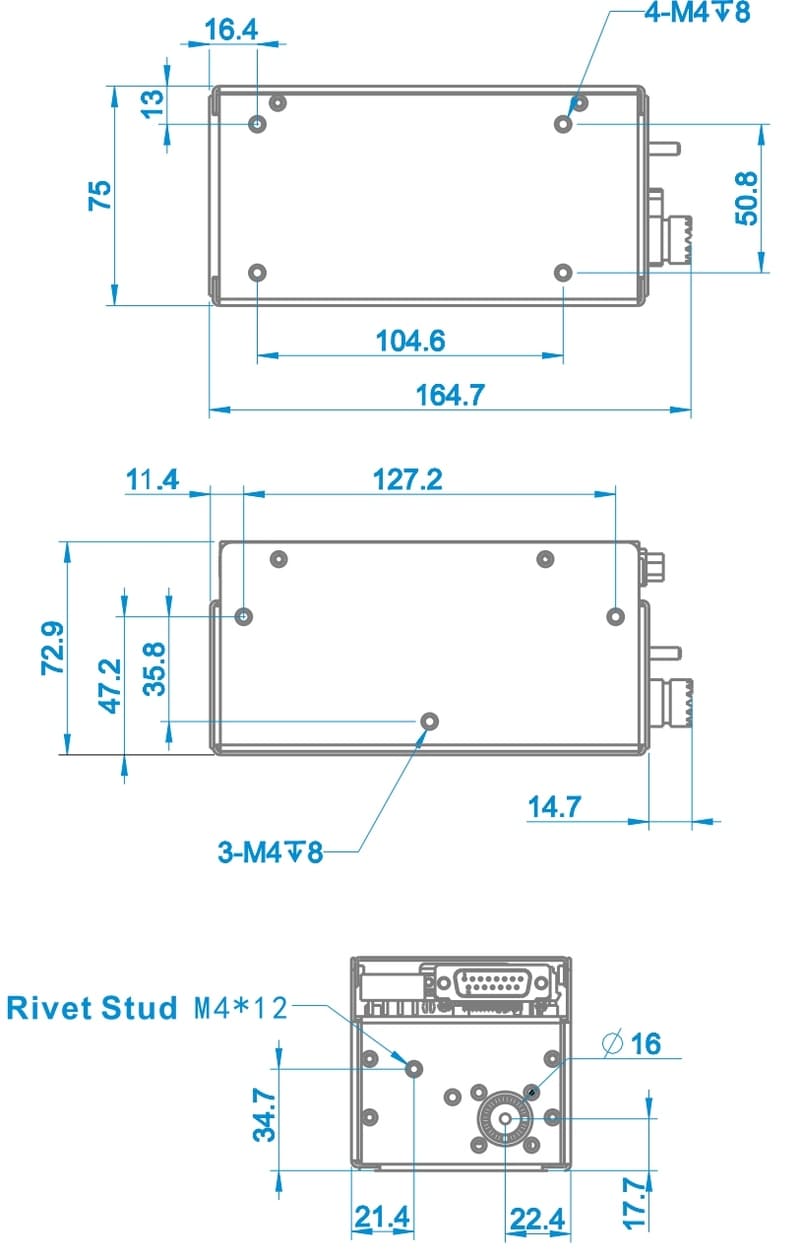

Размеры корпуса |
164,7 × 75 × 72,9 мм |
|
Опорное напряжение |
+10 В, максимальный ток 1 мА |
|
Масса |
1,3 кг |
