Поставщик
|
АЗИМУТ ФОТОНИКС |
|
Типы изделий
|
блок питания |
|
Мощность
|
65 Вт |
|
Габаритные размеры
|
243,3 х 76,4 х 124 мм |
|
Входное питание
|
24 В |
|
Максимальный входной ток
|
5 А |
|
Выходное напряжение
|
0–65 кВ |
|
Выходной ток
|
0–1 мА |
|
Питание накала
|
0–5 В |
|
Выходное сопротивление цепей контроля
|
1 кОм |
|
Масса
|
3,45 кг |

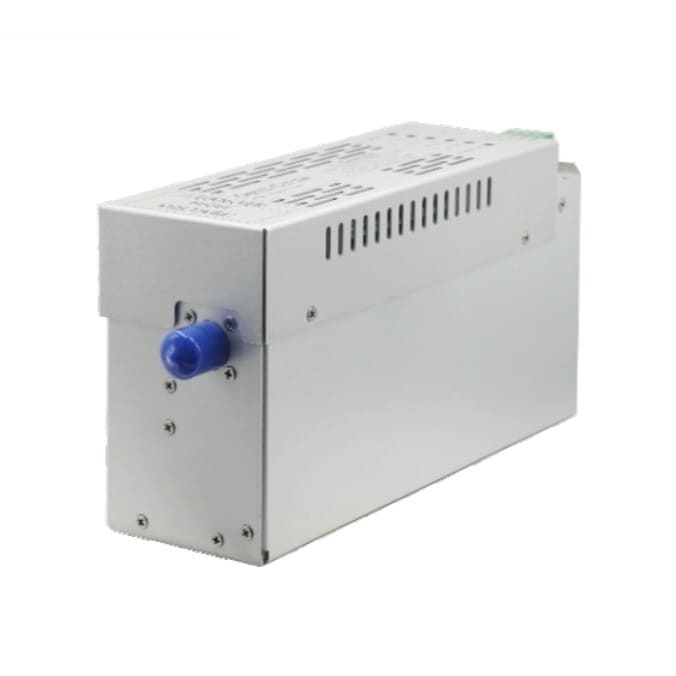

H65P65 обеспечивает регулируемое питание рентгеновской трубки в диапазоне до 65 кВ при токе до 1 мА. Встроенная цепь накала позволяет настраивать его ток и устанавливать предельное значение.
Источник поддерживает внешнее аналоговое задание напряжения и тока, а также локальную регулировку. Замкнутый контур управления служит для точной настройки тока трубки. Для наблюдения за рабочими параметрами предусмотрены отдельные выходы мониторинга напряжения, тока трубки и накала.
Области применения:
- Питание рентгеновских трубок с заземлённым катодом;
- Регулировка напряжения и тока трубки через аналоговые цепи управления;
- Питание накала с настройкой ограничения тока и параметра предварительного прогрева.
Преимущества:
- Высоковольтный выход до 65 кВ. Напряжение регулируется в пределах полного указанного диапазона;
- Точное поддержание параметров под нагрузкой. Стабилизация напряжения и тока при изменении нагрузки составляет 0,01%;
- Контроль накала и высоковольтного выхода. Сигналы мониторинга доступны через разъём DB15;
- Защита от превышения напряжения и тока. Предусмотрены соответствующие защитные цепи и ограничение тока накала.
Технические характеристики:
|
Параметры |
Значения |
|
Входное питание |
24 В постоянного тока ±10% |
|
Максимальный входной ток |
5 А |
|
Выходное напряжение |
0–65 кВ |
|
Выходной ток |
0–1 мА |
|
Максимальная выходная мощность |
65 Вт |
|
Питание накала |
0–5 В постоянного тока |
|
Ток накала |
0–3,5 А |
|
Ограничение тока накала |
Регулируемое |
|
Разъём аналогового управления и мониторинга |
DB15, обозначение JB4 |
|
Стабилизация напряжения при изменении нагрузки |
0,01% |
|
Стабилизация тока при изменении нагрузки |
0,01% |
|
Стабильность |
0,05% за 8 часов после 30 минут прогрева |
|
Температурный коэффициент |
0,01%/°C |
|
Входы задания напряжения и тока |
0–10 В |
|
Входное сопротивление цепей задания |
10 МОм |
|
Выходы мониторинга напряжения и тока |
0–10 В |
|
Точность мониторинга напряжения и тока |
±1% |
|
Выходное сопротивление цепей мониторинга |
1 кОм |
|
Сигнал контроля тока накала |
1 В соответствует 1 А |
|
Опорное напряжение |
+10 В, максимальный ток 1 мА |
|
Рабочая температура |
0…+50 °C |
|
Температура хранения |
−40…+85 °C |
|

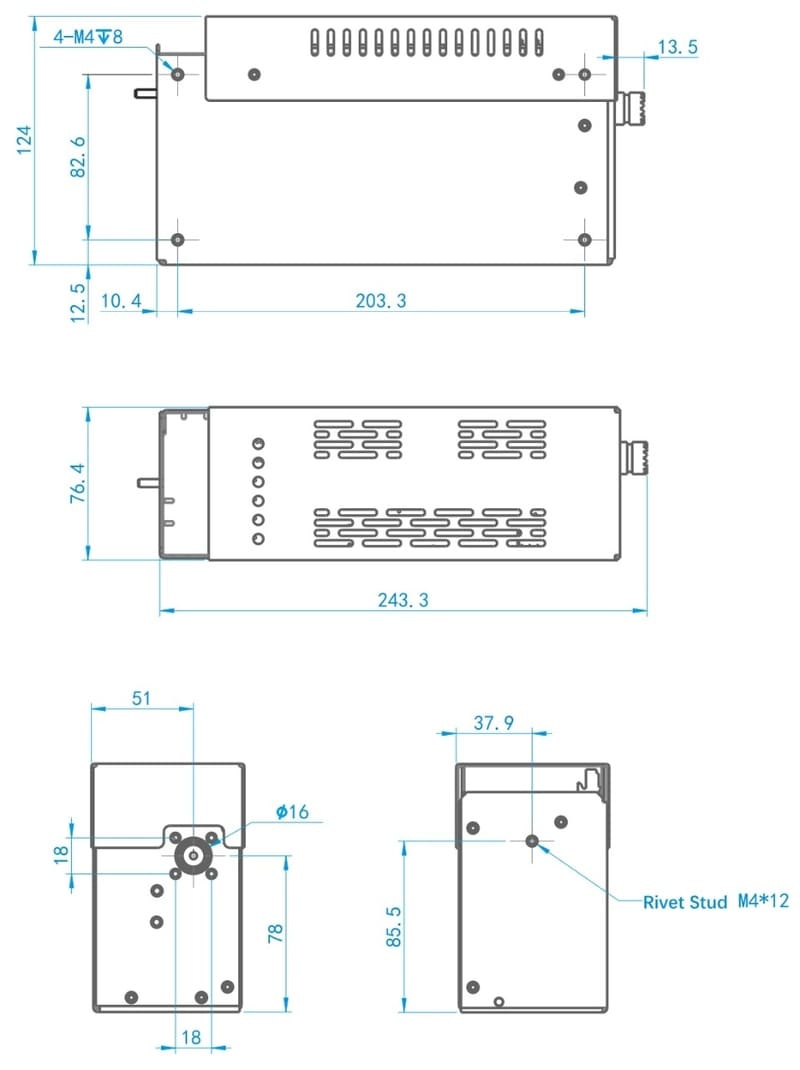

Размеры корпуса |
243,3 х 76,4 х 124 мм |
|
Масса |
3,45 кг |
