Поставщик
|
АЗИМУТ ФОТОНИКС |
|
Типы изделий
|
блок питания |
|
Мощность
|
75 Вт |
|
Габаритные размеры
|
222 х 76,4 х 124 мм |
|
Входное питание
|
24 В |
|
Максимальный входной ток
|
5 А |
|
Выходное напряжение
|
0–50 кВ |
|
Выходной ток
|
0–2 мА |
|
Питание накала
|
0–5 В |
|
Выходное сопротивление цепей контроля
|
1 кОм |
|
Масса
|
3,1 кг |

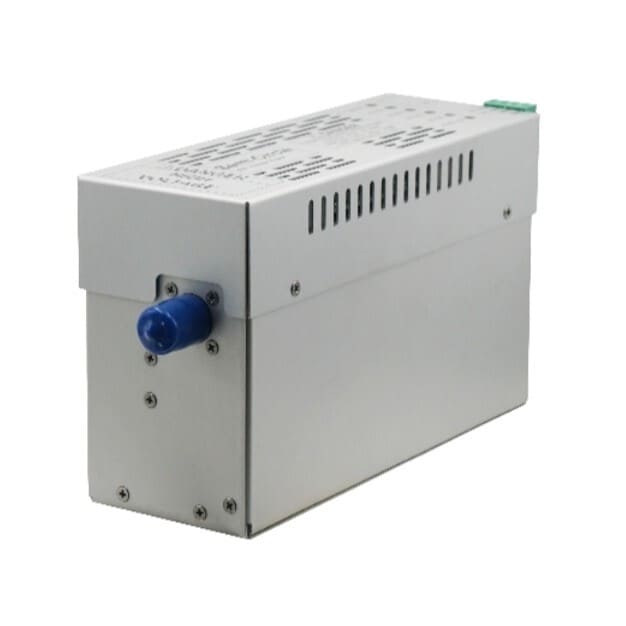

H50P75 предназначен для задания и поддержания электрических параметров рентгеновской трубки. Источник обеспечивает регулируемое высоковольтное питание и отдельное питание накала. Напряжение трубки, её ток и ток накала настраиваются через предусмотренные цепи управления.
В основе устройства – схема с обратной связью для точной регулировки тока трубки. Для внешнего контроля доступны аналоговые сигналы напряжения, тока и накала. Конструкция выполнена с применением поверхностного монтажа и специальной высоковольтной герметизации.
Области применения:
- Питание рентгеновских трубок с заземлённым катодом;
- Настройка напряжения и тока трубки в составе рентгеновского оборудования;
- Питание накала с установкой ограничения тока и параметра предварительного прогрева.
Преимущества:
- Внешняя и локальная настройка. Аналоговые входы задания дополнены локальными регулировками напряжения и тока;
- Контроль трёх рабочих параметров. Предусмотрены отдельные выходы мониторинга напряжения трубки, её тока и тока накала;
- Настройка режима накала. Можно задавать предельный ток и параметр предварительного прогрева;
- Встроенные защитные цепи. Реализованы защита от перенапряжения и превышения тока, а также ограничение тока накала;
- Подавление пускового броска. Специальная схема снижает пик тока при включении;
- Подключение внешней блокировки. Предусмотрена цепь interlock для работы в составе оборудования.
Технические характеристики:
|
Параметры |
Значения |
|
Входное питание |
24 В постоянного тока ±10% |
|
Максимальный входной ток |
5 А |
|
Выходное напряжение |
0–50 кВ |
|
Выходной ток |
0–2 мА |
|
Максимальная выходная мощность |
75 Вт |
|
Питание накала |
0–5 В постоянного тока |
|
Ток накала |
0–3,5 А |
|
Ограничение тока накала |
Регулируемое |
|
КПД |
80%, типовое значение |
|
Стабилизация напряжения при изменении нагрузки |
0,01% |
|
Стабилизация тока при изменении нагрузки |
0,01% |
|
Стабильность |
0,05% за 8 часов после 30 минут прогрева |
|
Пульсации выходного напряжения |
0,1% от максимального номинального напряжения, от пика до пика |
|
Температурный коэффициент |
0,01%/°C |
|
Входы задания напряжения и тока |
0–10 В |
|
Входное сопротивление цепей задания |
10 МОм |
|
Выходы мониторинга напряжения и тока |
0–10 В |
|
Точность мониторинга напряжения и тока |
±1% |
|
Выходное сопротивление цепей мониторинга |
1 кОм |
|
Сигнал контроля тока накала |
1 В соответствует 1 А |
|
Опорное напряжение |
+10 В, максимальный ток 1 мА |
|
Разъём управления и мониторинга |
DB15, обозначение JB4 |
|
Рабочая температура |
0…+50 °C |
|
Температура хранения |
−40…+85 °C |
|

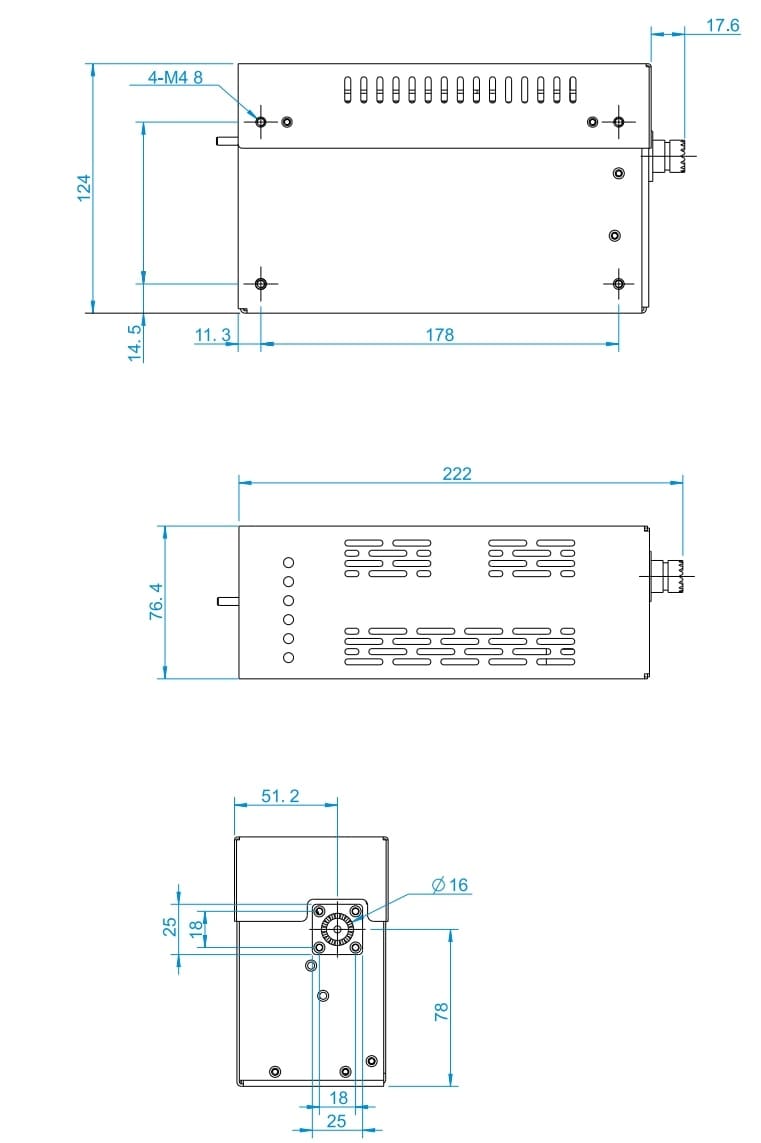

Размеры корпуса |
222х76,4х124 мм |
|
Масса |
3,1 кг |
