Поставщик
|
АЗИМУТ ФОТОНИКС |
|
Типы изделий
|
блок питания |
|
Мощность
|
50 Вт |
|
Интерфейс
|
RS-232, USB, Ethernet |
|
Габаритные размеры
|
217,9 × 75 × 72,9 мм |
|
Входное питание
|
24 В |
|
Максимальный входной ток
|
5 А |
|
Выходное напряжение
|
0–50 кВ |
|
Выходной ток
|
0–2 мА |
|
Питание накала
|
0–5 В |
|
Выходное сопротивление цепей контроля
|
1 кОм |

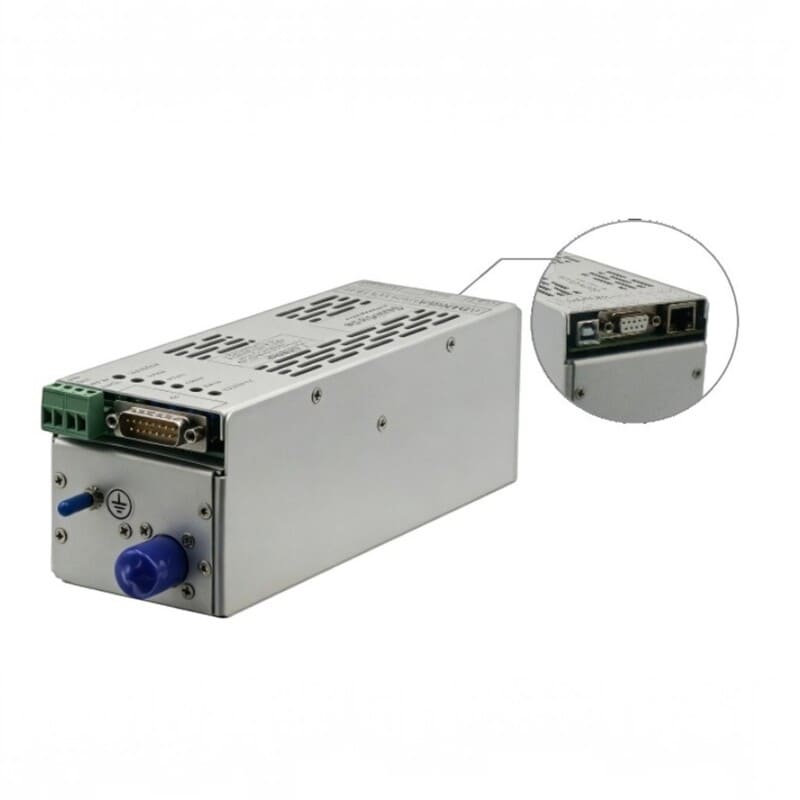

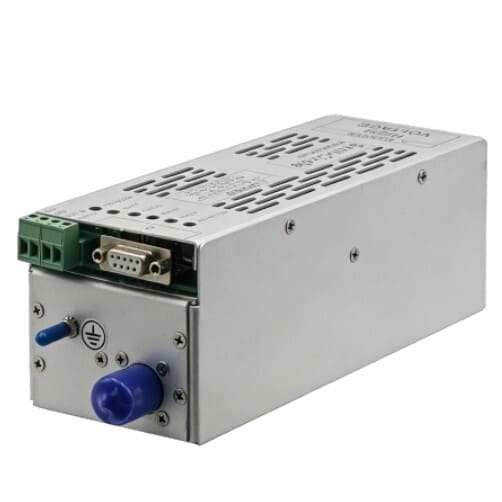

H50P50BN DS объединяет регулируемый высоковольтный выход и питание накала рентгеновской трубки в компактном корпусе. Диапазон выходного напряжения составляет 0–50 кВ, тока – 0–2 мА при максимальной мощности 50 Вт.
Замкнутый контур управления обеспечивает точную регулировку тока трубки и стабильность рабочих параметров. Ток накала также поддаётся настройке; предусмотрено ограничение его предельного значения. Источник выпускается в двух исполнениях с различным набором интерфейсов: DS1 и DS2.
Области применения:
- Питание рентгеновских трубок с заземлённым катодом;
- Регулировка напряжения и тока трубки в составе рентгеновского оборудования;
- Питание и управление накалом рентгеновской трубки.
Преимущества:
- Выбор интерфейсов под систему управления. Два исполнения позволяют подобрать источник с нужным набором подключений;
- Стабильность при длительной работе. В документе нормировано изменение параметров за восьмичасовой период после прогрева;
- Низкий уровень пульсаций. Размах пульсаций составляет 0,1% от максимального номинального выходного напряжения;
- Защита высоковольтного выхода и накала. Предусмотрены защита от перенапряжения и превышения тока, а также ограничение тока накала;
- Снижение пускового пика тока. Встроенная схема подавляет бросок тока при включении;
- Контроль параметров в исполнении DS2. Выходы мониторинга позволяют отслеживать напряжение, ток трубки и ток накала.
Технические характеристики:
|
Параметры |
Значения |
|
Входное питание |
24 В постоянного тока ±10% |
|
Максимальный входной ток |
5 А |
|
Выходное напряжение |
0–50 кВ |
|
Выходной ток |
0–2 мА |
|
Максимальная выходная мощность |
50 Вт |
|
Питание накала |
0–5 В постоянного тока |
|
Ток накала |
0–3,5 А |
|
Ограничение тока накала |
Регулируемое |
|
Стабилизация напряжения при изменении нагрузки |
0,01% |
|
Стабилизация тока при изменении нагрузки |
0,01% |
|
Стабильность |
0,05% за 8 часов после 30 минут прогрева |
|
Пульсации выходного напряжения |
0,1% от максимального номинального напряжения, от пика до пика |
|
Температурный коэффициент |
0,01%/°C |
|
Сигналы мониторинга напряжения и тока |
0–10 В |
|
Точность мониторинга напряжения и тока |
±1% |
|
Выходное сопротивление цепей мониторинга |
1 кОм |
|
Цифровой интерфейс H50P50BN DS1 |
RS-232 |
|
Цифровой интерфейс H50P50BN DS2 |
DB15, USB, Ethernet, RS-232 |
|
Рабочая температура |
0…+50 °C |
|
Температура хранения |
−40…+85 °C |
|

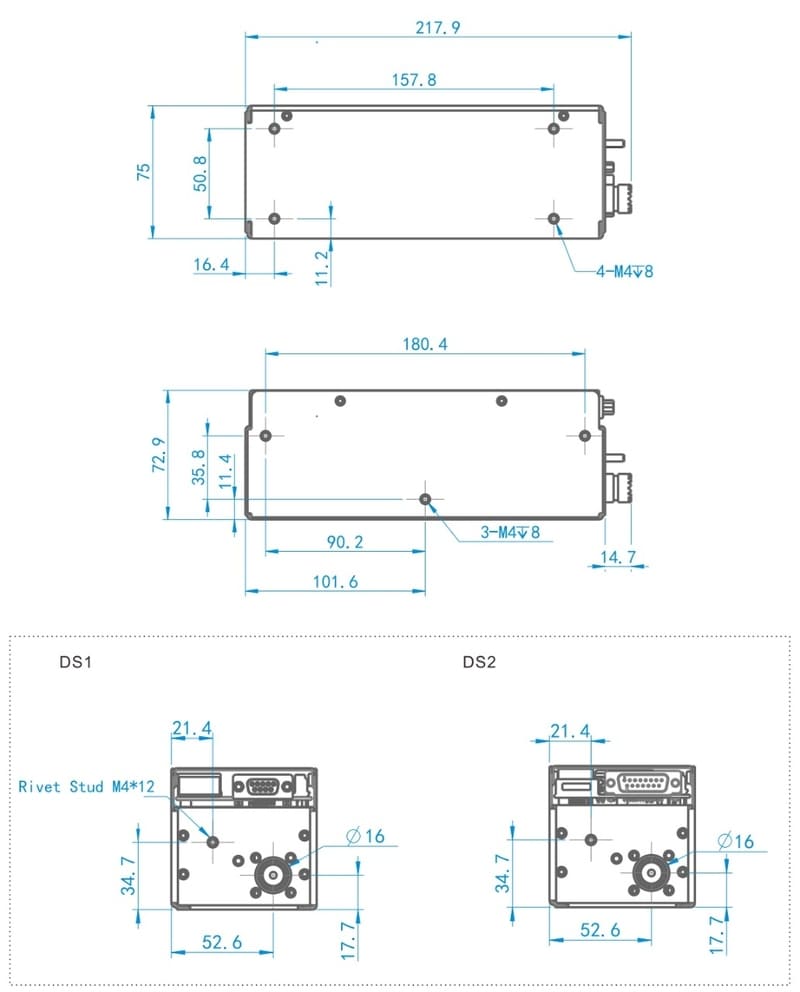

Размеры корпуса |
217,9 × 75 × 72,9 мм |
|
Масса |
1,75 кг |
