Поставщик
|
АЗИМУТ ФОТОНИКС |
|
Типы изделий
|
блок питания |
|
Мощность
|
10 Вт |
|
Интерфейс
|
RS-232 |
|
Габаритные размеры
|
165 × 70 × 30 мм |
|
Входное питание
|
24 В |
|
Максимальный входной ток
|
2 А |
|
Выходное напряжение
|
0–10 кВ |
|
Выходной ток
|
0–2 мА |
|
Питание накала
|
0–4 В |
|
Выходное сопротивление цепей контроля
|
1 кОм |

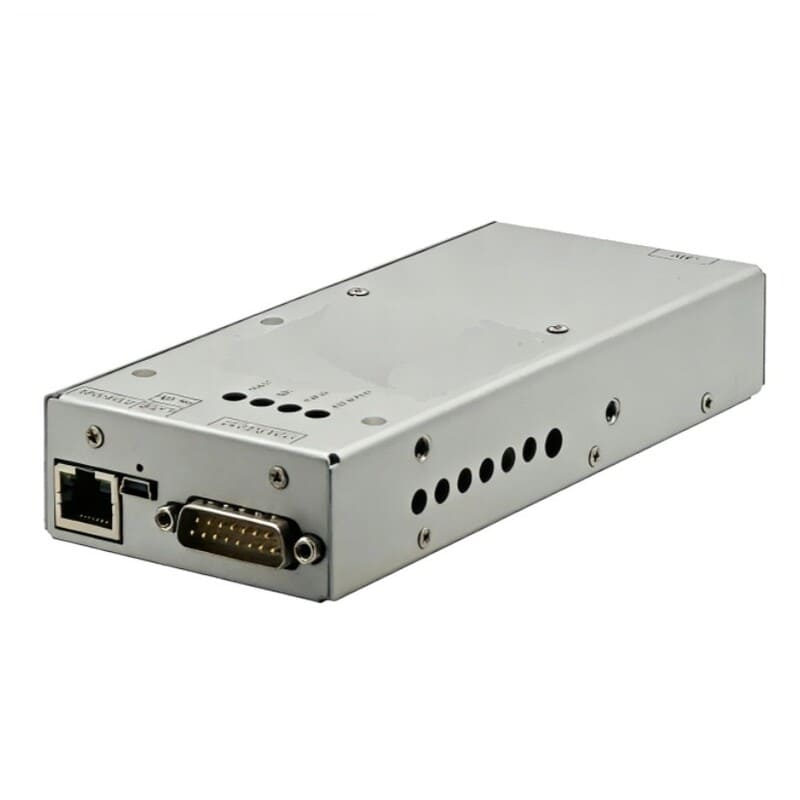

H 10P10BN DS – компактный цифровой источник питания для рентгеновских трубок. Устройство обеспечивает регулировку напряжения трубки, тока трубки и тока накала. Схема управления с обратной связью поддерживает точность и стабильность заданных параметров.
Конструкция выполнена с применением технологии поверхностного монтажа и специальной высоковольтной герметизации. Предусмотрены ограничение тока накала, защита от перенапряжения, превышения тока и перегрева.
Области применения:
- Питание рентгеновских трубок;
- Регулировка напряжения, тока трубки и тока накала в составе рентгеновского оборудования;
- Подключение к системам управления через аналоговые сигналы или интерфейс RS-232.
Преимущества:
- Управление рабочими параметрами. Предусмотрены отдельные цепи задания напряжения и тока, а также регулировка накала;
- Контроль состояния. Выходы мониторинга позволяют отслеживать напряжение, ток трубки и ток накала; отдельный выход передаёт статус включения высокого напряжения;
- Встроенные защитные функции. Устройство контролирует превышение напряжения и тока, ограничивает ток накала и защищается от перегрева;
- Компактное исполнение. Небольшой корпус и масса 0,4 кг удобны для размещения источника в составе оборудования;
- Внешняя блокировка. Предусмотрен вход interlock; при цифровом управлении внешняя цепь блокировки также должна быть замкнута.
Технические характеристики:
|
Параметры |
Значения |
|
Входное питание |
24 В постоянного тока ±10% |
|
Максимальный входной ток |
2 А |
|
Выходное напряжение |
0–10 кВ, отрицательная полярность |
|
Выходной ток |
0–2 мА |
|
Максимальная выходная мощность |
10 Вт |
|
Питание накала |
0–4 В постоянного тока, 0–2 А |
|
Ограничение тока накала |
Регулируемое |
|
Стабилизация напряжения при изменении нагрузки |
0,01% |
|
Стабилизация тока при изменении нагрузки |
0,01% |
|
Стабильность |
0,05% за 8 часов после 30 минут прогрева |
|
Пульсации выходного напряжения |
0,3% от максимального номинального напряжения |
|
Температурный коэффициент |
0,01%/°C |
|
Аналоговое управление напряжением и током |
0–10 В |
|
Сигналы контроля напряжения и тока |
0–10 В |
|
Точность сигналов контроля |
±1% |
|
Выходное сопротивление цепей контроля |
1 кОм |
|
Контроль тока накала |
1 В соответствует 1 А |
|
Цифровой интерфейс |
RS-232 |
|
Разъём входных и выходных сигналов |
DB15, обозначение JB4 |
|
Вход разрешения высокого напряжения |
Активный низкий уровень |
|
Рабочая температура |
0…+50 °C |
|
Температура хранения |
−40…+85 °C |
|

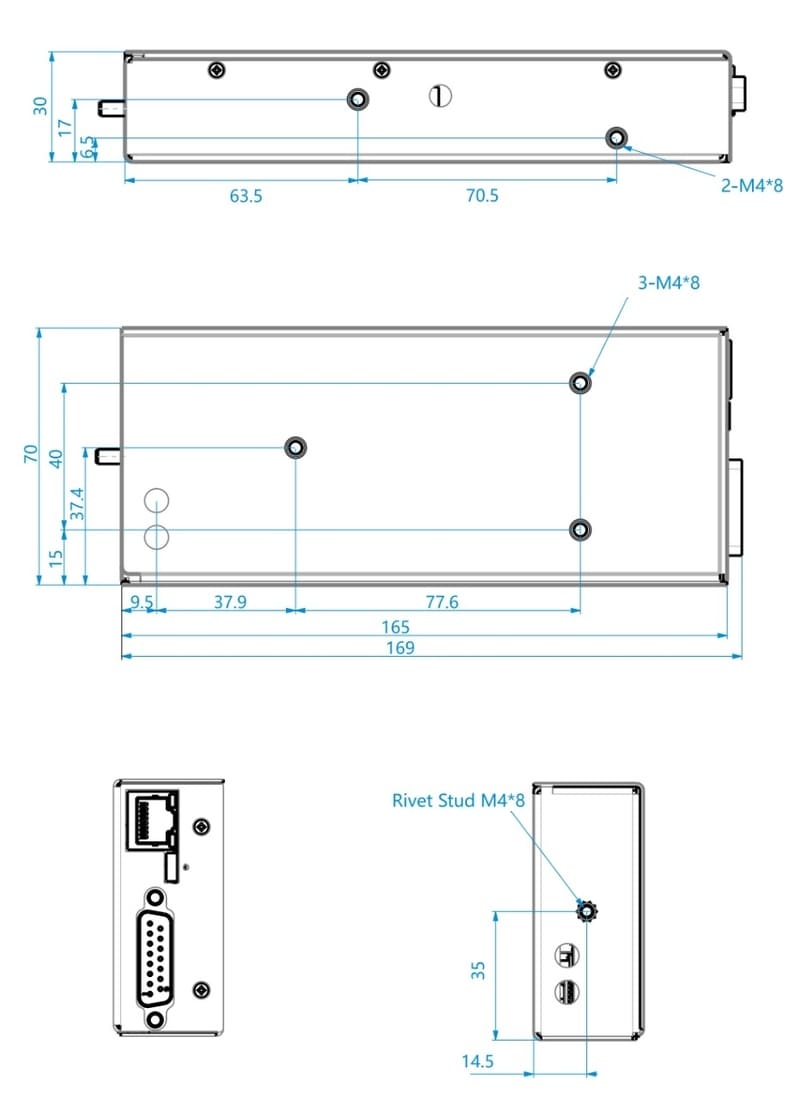

Размеры корпуса |
165 × 70 × 30 мм |
|
Длина с выступающими элементами |
169 мм |
|
Масса |
0,4 кг |
